RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
3-2
Beispiel 2: Anzeigen einer Signalverzögerung,
hervorgerufen durch eine Schaltung
Dieses Beispiel testet die Eingangs- und Ausgangssignale einer Schaltung und
beobachtet die Signalverzögerung. Setzen Sie als erstes die Tastkopf- und
Kanalkompensation auf 10X und verbinden Sie den CH1 Tastkopf mit dem
Eingangssignal, CH2 mit dem Ausgangssignal der Schaltung.
Führen Sie folgende Schritte aus:
1. Anzeigen der Signale (CH1 und CH2):
(1) Drücken Sie die AUTO Taste
(2) Passen Sie die vertikale und horizontale Skalierung mit dem Drehen des
Knopfes an, um eine geeignete Anzeige zu erreichen.
(3) Drücken Sie die CH1 Taste um Kanal 1 auszuwählen, und drehen Sie den
vertikalen Knopf um die vertikale Position des Kanals 1
anzupassen.
(4) Drücken Sie die CH2 Taste um Kanal 2 auszuwählen, und drehen Sie den
vertikalen Knopf um die vertikale Position des Kanals 2
anzupassen.
2. Messen der Zeitverzögerung, bei Beeinflussung durch eine Schaltung.
Automatik Messung der Verzögerung:
(1) Drücken Sie Measure→Quelle→CH1 für die Auswahl der Messquelle.
(2) Drücken Sie Zeit für die Auswahl der Messart.
(3) Wählen Sie Delay 1→2 für die Anzeige des Messwertes auf dem Bildschirm.
Sie können die Änderung des Signalverlaufes in folgender Abbildung sehen:

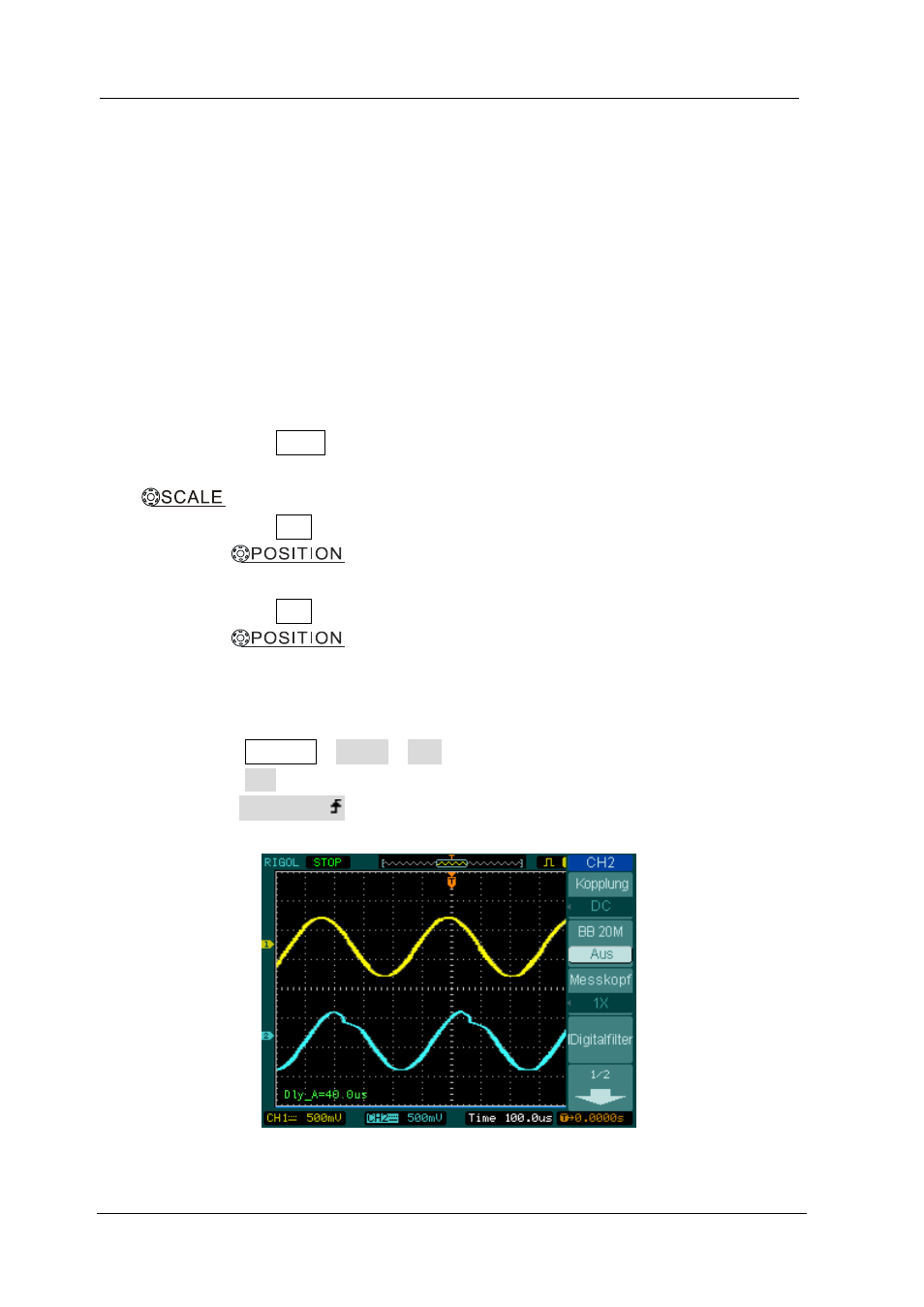

Abbildung 3-1
Signalverzerrung
