Benutzerhandbuch für DS1000E, DS1000D Serie
1-15
Bedienelemente für Vertikaleinstellungen

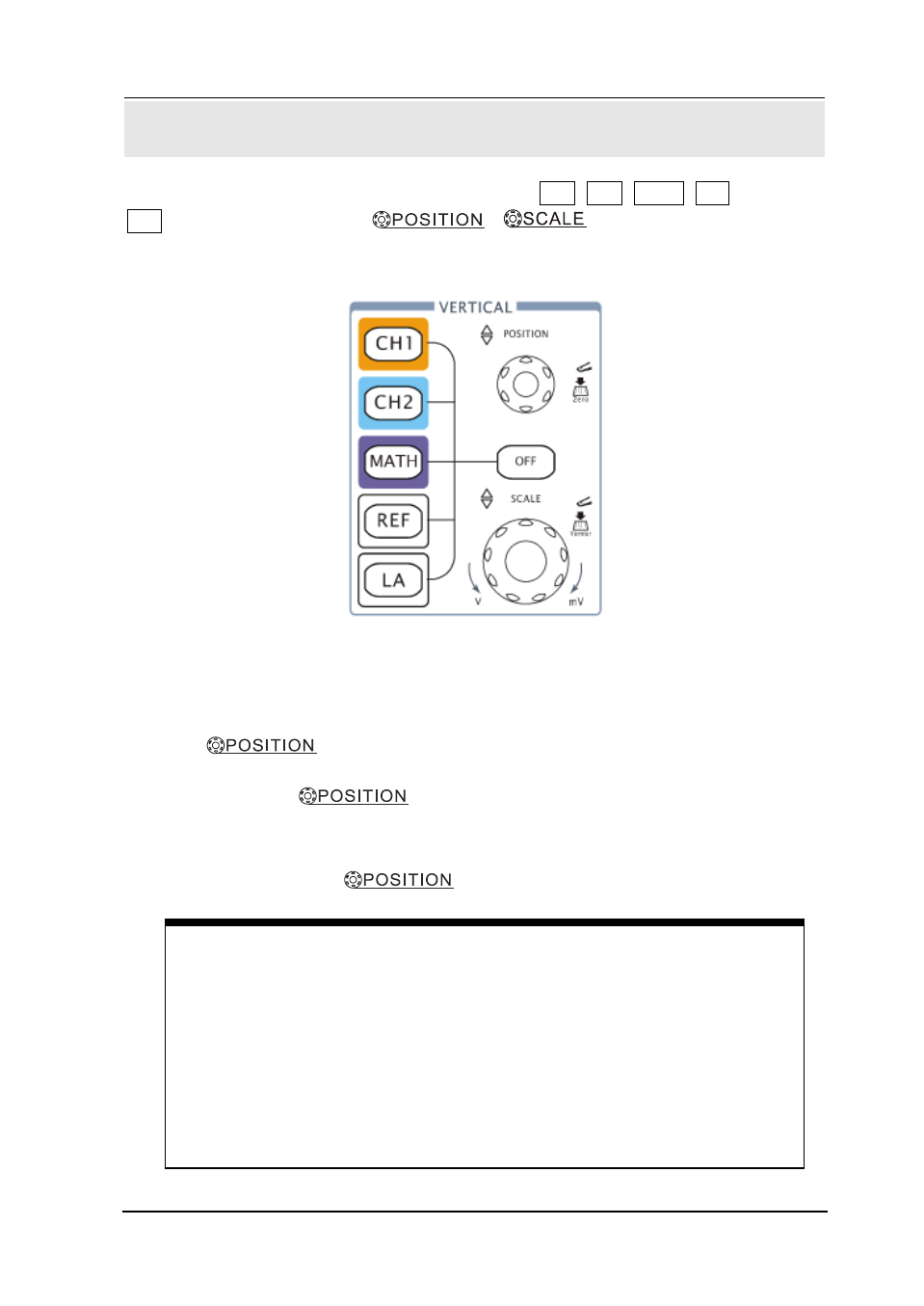

Abbildung 1-18 zeigt die Vertikalbedienelemente, CH1, CH2, MATH, REF und
OFF-Tasten sowie die Vertikal
,
-Knöpfe. Folgen Sie den
Übungen mit Tasten, Knöpfen und Statusleiste um sich mit den Vertikaleinstellungen
vertraut zu machen.
Abbildung 1-18
Bedienelemente für Vertikaleinstellungen
1. Vertikale Verschiebung eines Signals auf dem Display mit
dem
Drehknopf.
Sobald Sie den
Drehknopf drehen, wird in der Bildschirmmitte
ein Spannungswert, gemessen gegen Masse, eine kurze Zeit eingeblendet.
Beachten Sie auch, dass sich das Massesymbol auf der linken Bildschirmseite in
Verbindung mit dem
Drehknopf bewegt.
Messhinweis
Sollte ein Kanal DC gekoppelt sein, messen Sie eine
Gleichspannungskomponente eines Signales einfach durch ablesen des
Abstand des Massesymbols.
Sollte ein Kanal AC gekoppelt sein, wird die Gleichspannungskomponente
des Signals unterdrückt, die Wechselspannungskomponente des Signals
kann mit einer höheren Auflösung angezeigt werden.
