Benutzen der Automatik-Messungen:
1. Wählen Sie den Eingangssignal für die Messung. CH1 oder CH2 entsprechend
des gewünschten Signales.
Drücken Sie die Softkeys wie folgt: Measure→Quelle→CH1 oder CH2.
2. Um alle Messwerte zu sehen, wählen Sie für Display All→ON. 18
Messwertparameter werden auf dem Bildschirm angezeigt (außer für „Delay1
→
2 “ und „Delay1→2 “ ).
3. Wählen Sie die Parameterseite für Messungen; Wählen Sie die Spannungs- oder
Zeit Parameterseite mit dem Drücken des Softkeys wie folgt: Measure→
Spannung oder time →Vmax, Vmin……
4. Um das Messergebnis auf dem Bildschirm anzuzeigen; wählen Sie die
gewünschten Parameter mit dem Drücken der Softkeys auf der rechten
Menüseite, dann werden die Messwerte am unteren Bildschirmrand angezeigt.
Wird für die Messwerte „*****“ angezeigt, bedeutet das, dass die Parameter im
aktuellen Zustand nicht gemessen werden können.
5. Löschen der Messwerte: Drücken Sie Löschen und alle Automatik Messwerte
verschwinden vom Bildschirm (außer für „Display all“ Parameter).

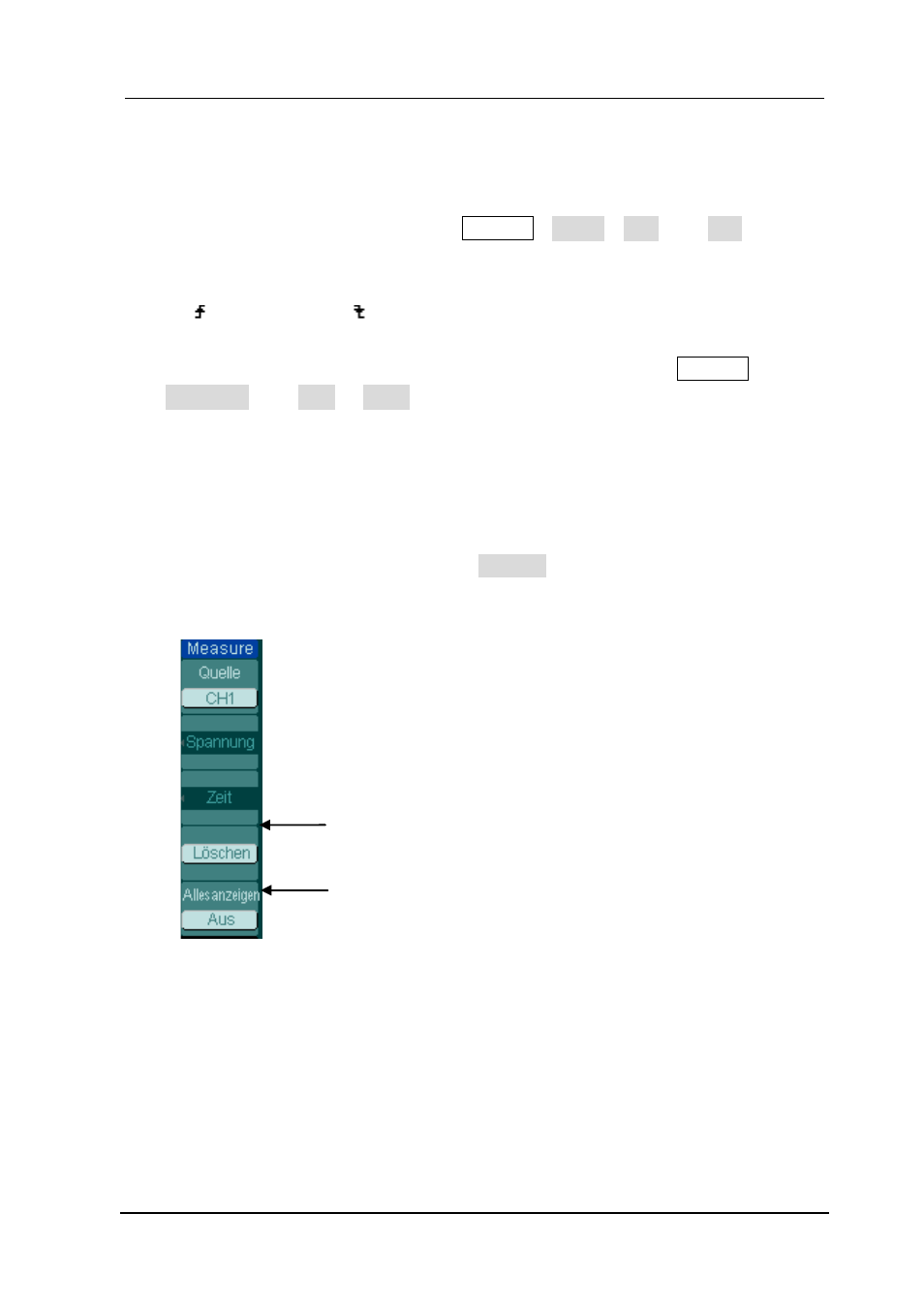

Abbildung 2-130
Messwerteinstellungen
Löschen der Messwerte vom Bildschirm
