Masken Setting
Mit dieser Funktion kann der Benutzer Pass/Fail-Masken erstellen, speichern, laden
und importieren/exportieren.
Drücken Sie Utility→Pass/Fail→Mask Setting um zu folgendem Menü zu gelangen.

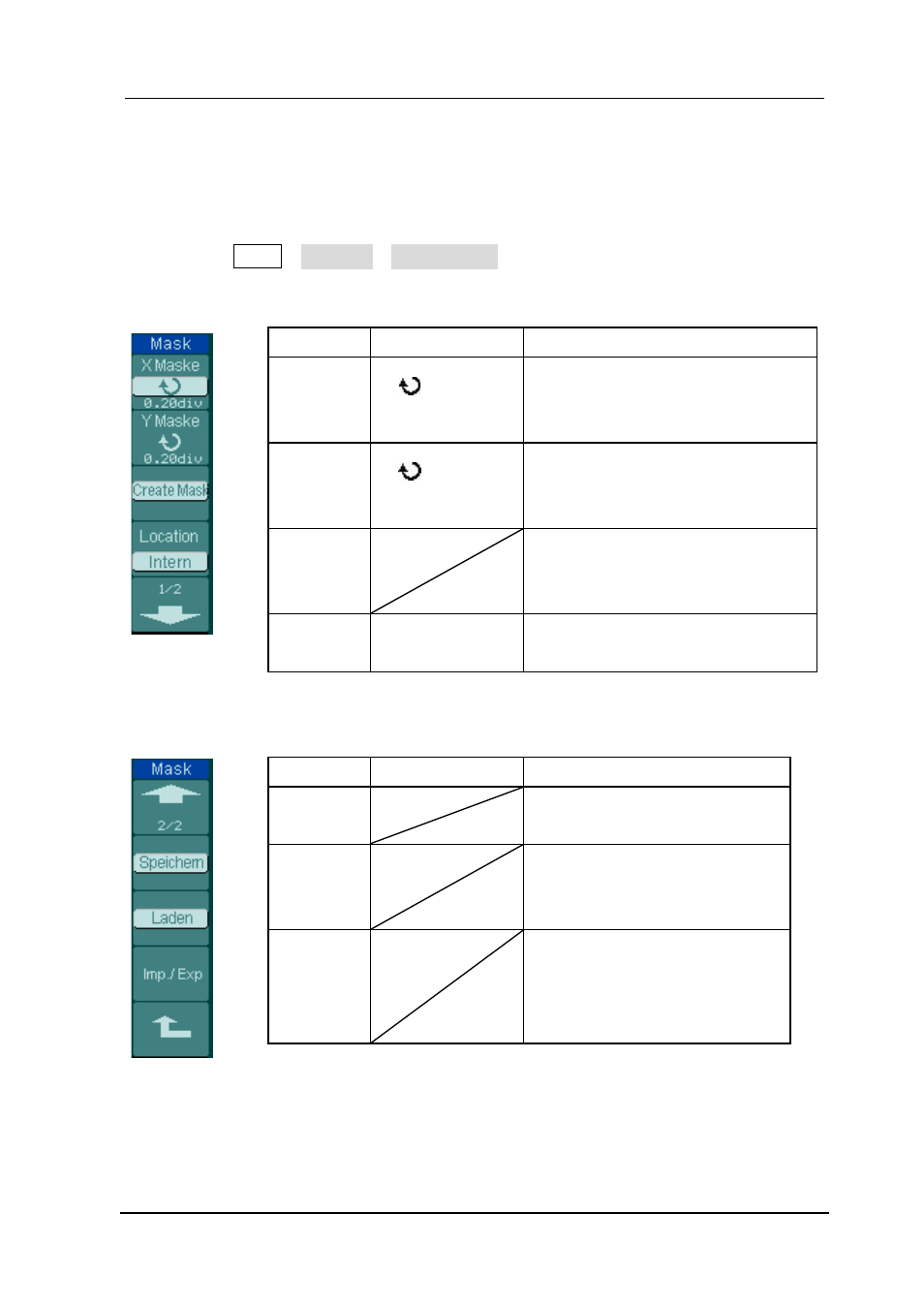

Abbildung 2-96 Tabelle 2-60 Das Menü für Maskeneinstellungen (Seite 1/2)
Menü Einstellungen Bemerkungen
X Maske
< x div>
Auswahl des horizontalen
Abstands zum Signalverlauf
(0.04div-4.00div)
Y Maske
< y div>
Auswahl des vertikalen Abstands
zum Signalverlauf
(0.04div-4.00div)
Create
Mask Erstellen einer Testmaske
entsprechend den oben
eingestellten Abständen
Location
Intern
Extern Auswahl des Speicherorts für die
Maskendateien
Figure 2-97 Table 2-61 Das Menü für Maskeneinstellungen (Seite 2/2)
Speichern auf internen Speicher
Menü Einstellungen Bemerkungen
Speichern
Speichern der erstellten
Maske auf internem Speicher
Laden
Wiederaufrufen der
Maskeneinstellungsdatei von
internem Speicher
Imp./Exp.
Zum Import/Export-Menü
(Gleich wie REF
Importieren/Exportieren
Menü. Siehe Tabelle 2-10)
