Video Trigger
Videotriggermodus: Der Videotrigger wird benutzt um komplexe Fernsehsignale
anzuzeigen. Die Trigger Schaltung/ Auslöseschaltung erkennt das vertikale und
horizontale Intervall des Signalverlaufes und erstellt einen Trigger, basierend auf den
Videotriggereinstellung die Sie gewählt haben. Wählen Sie den Videotrigger um auf
Felder oder Linien von NTSC, PAL/SECAM Standard-Videosignalen zu Triggern.
Voreingestellte Trigger Kopplung ist DC.

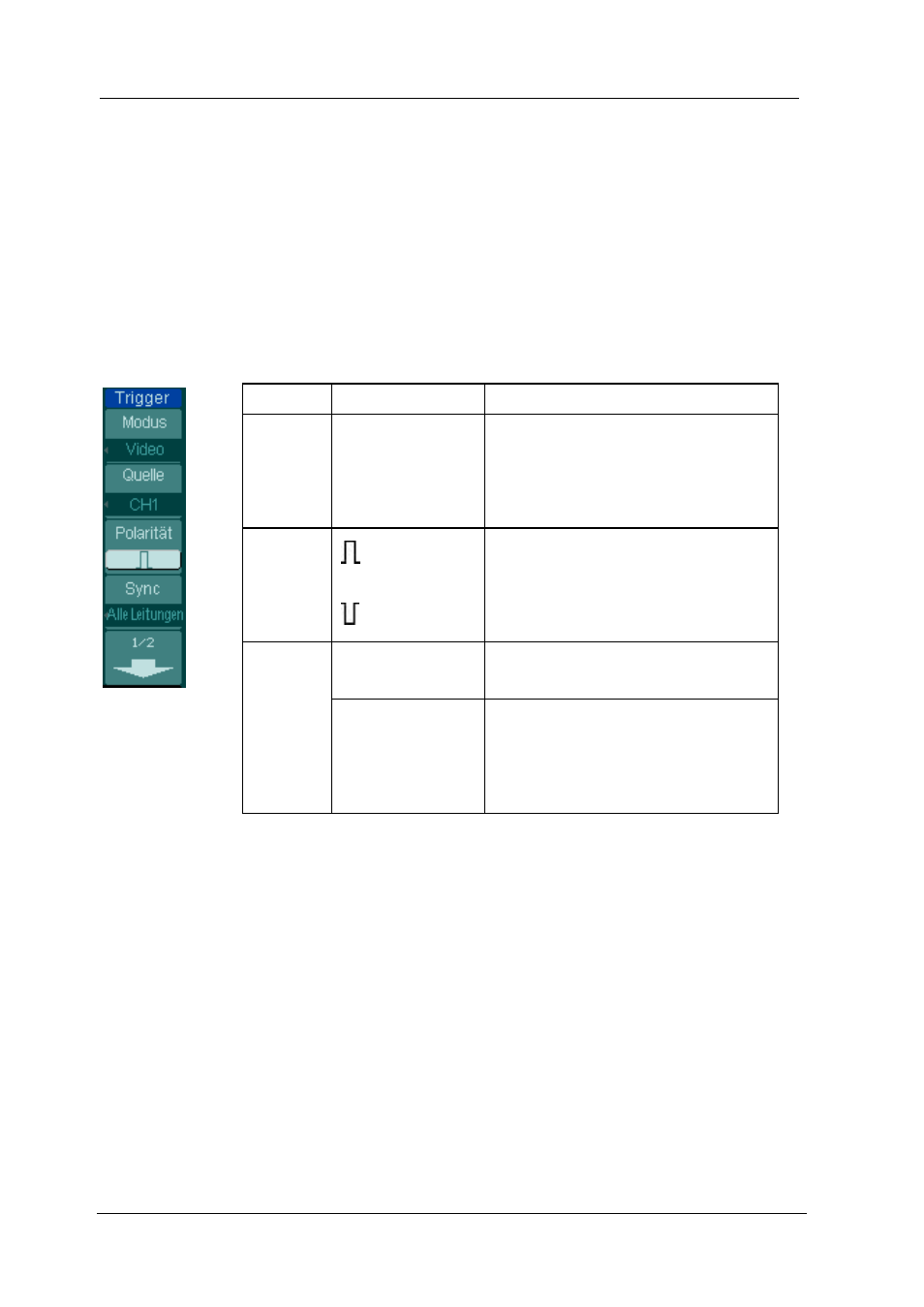

Abbildung 2-47 Table 2-25 Das Videotriggermenü (Seite 1/2)
Menü Einstellungen Bemerkungen
Quelle
CH1
CH2
EXT
Auswahl CH1 als Trigger Quelle.
Auswahl CH2 als Trigger Quelle.
Auswahl EXT TRIG als Trigger
Quelle.
Polarität
positiv
negativ
Triggerung auf positiven sync
Puls.
Triggerung auf negativen sync
Puls.
Sync
Alle Leitungen
Leitungsnr. Trigger auf alle Linien.
Trigger auf spezielle Linien.
Ungerades Feld
Gerades Feld
Auswahl um auf ungerade Felder
zu triggern.
Auswahl um auf gerade Felder zu
triggern.
