Der Parameterstatus wird auf dem Display angezeigt während der
Horizontaleinstellung, was Benutzern hilft den Kanalstatus schnell zu beurteilen.
1 2 3

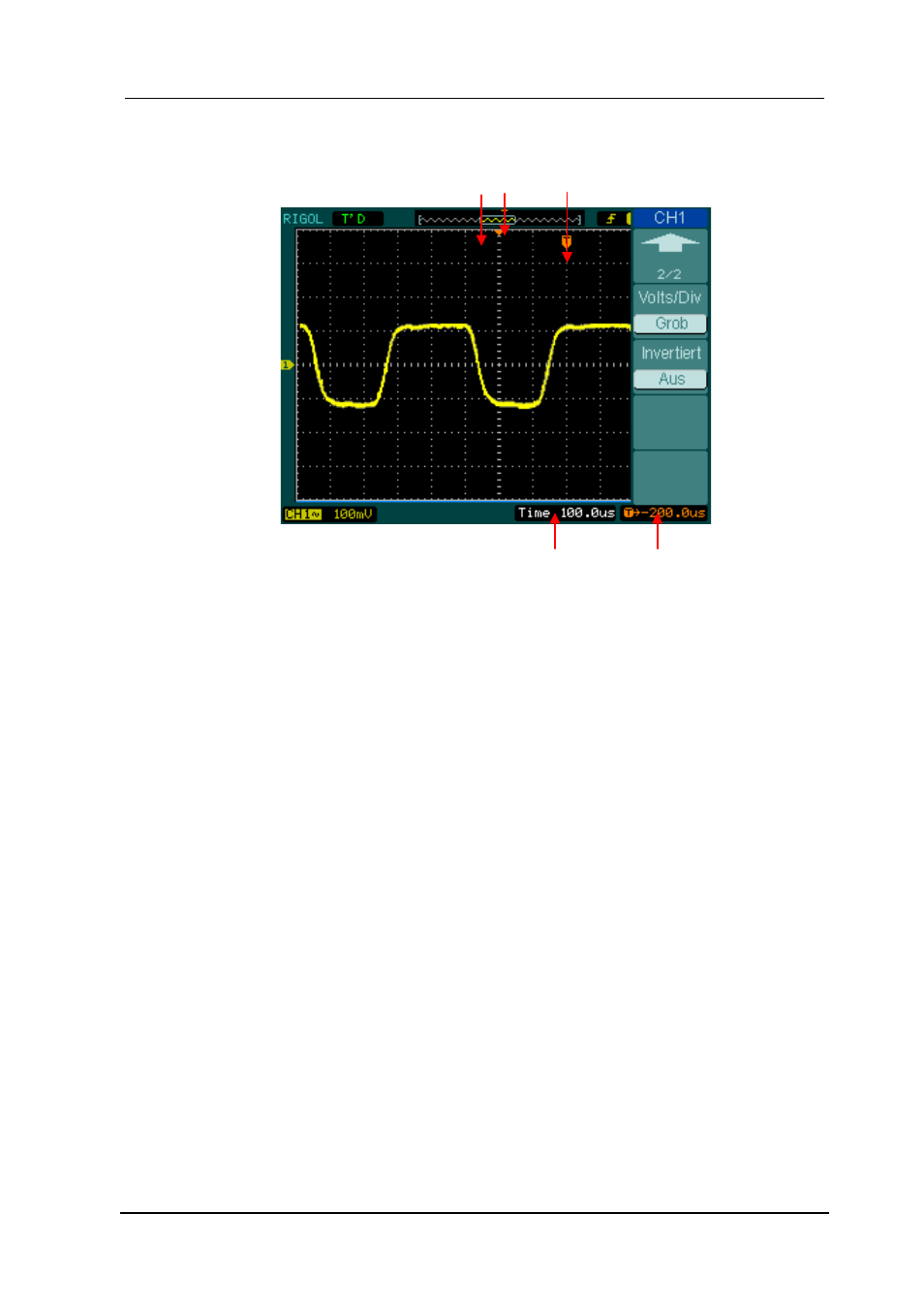

Abbildung 2-38
Statusleiste und Symbole für Horizontaleinstellung
Legende:
1: Die Position des aktuellen Anzeigefensters im Speicher.
2: Trigger Position im Speicher.
3: Die Trigger Position im aktuellen Anzeigefenster.
4: Die horizontale Zeitablenkung (Hauptzeitbasis).
5: Die horizontale Trigger Verzögerung entsprechend dem Bildschirmmittelpunktes.
4 5
