RIGOL

Benutzerhandbuch für DS1000E, DS1000D Serie

3-12

Beispiel 8: FFT Cursormessung

FFT Messungen beinhalten: Amplitudenmessung (Vrms oder dBVrms) und
Frequenzmessungen (Hz).
Folgen Sie diesen Schritten:
1. Drücken Sie Cursor→Manuell.
2. Drücken Sie Typ um X oder Y auszuwählen.
3. Drücken Sie Quelle um FFT auszuwählen.
4. Drehen Sie den Mulifunktionsknopf ( ) um den Cursor zu einem interessanten

Punkt zu bewegen.

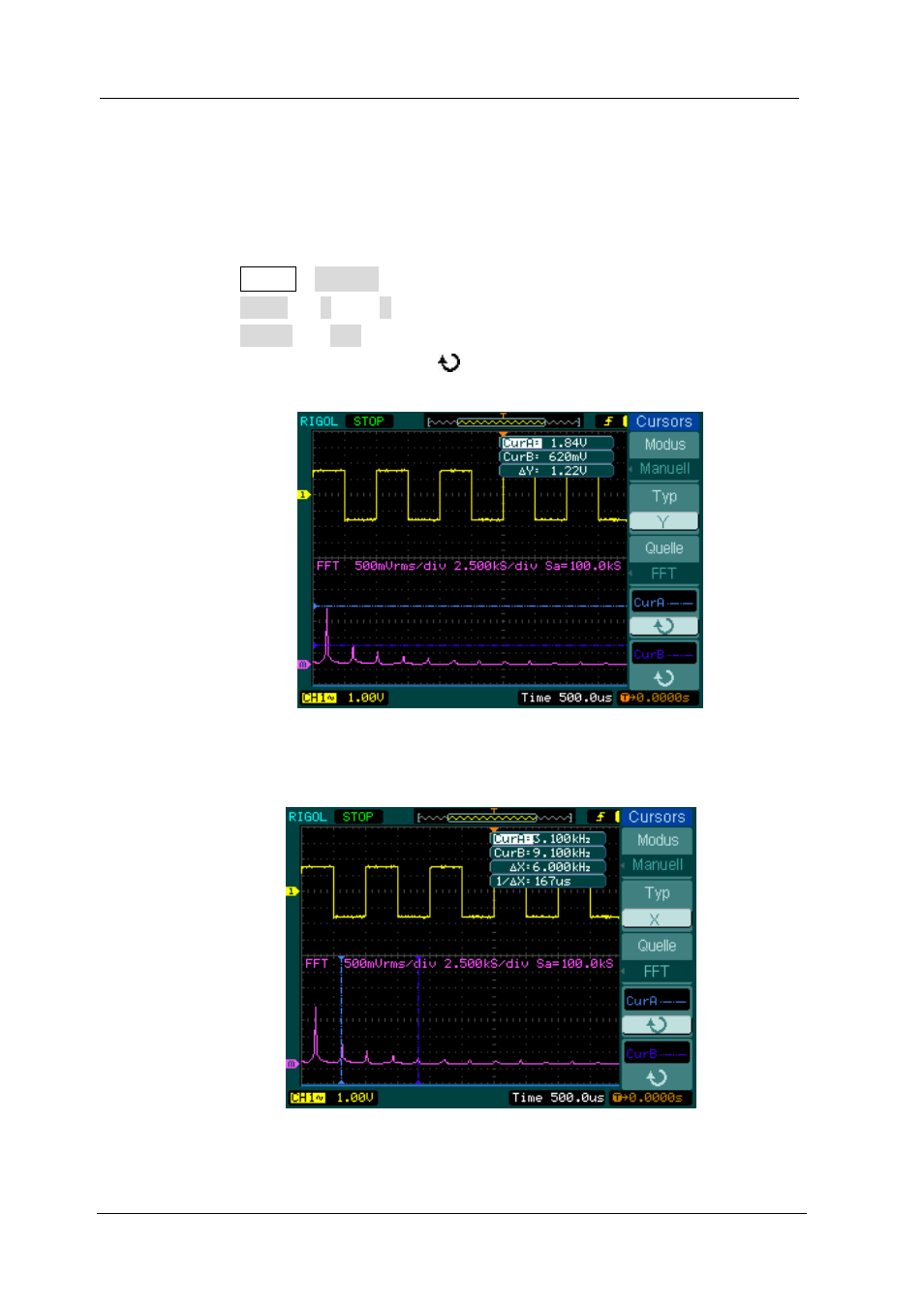

Abbildung 3-9

Beispiel einer Cursormessung einer FFT Amplitude

Abbildung 3-10

Beispiel einer Cursormessung einer FFT Frequenz
