Mustertrigger (nur DS1000D Serie)
Mustertriggermodus: Der Mustertrigger identifiziert Trigger Bedingungen anhand
von Voreinstellungen. Die Voreinstellungen der logischen Beziehungen aller Kanäle
sind High (H), Low (L) und Ignore(X). Drücken Sie Trigger MENU→Modus→Muster
um das Pattern Menü anzuzeigen.

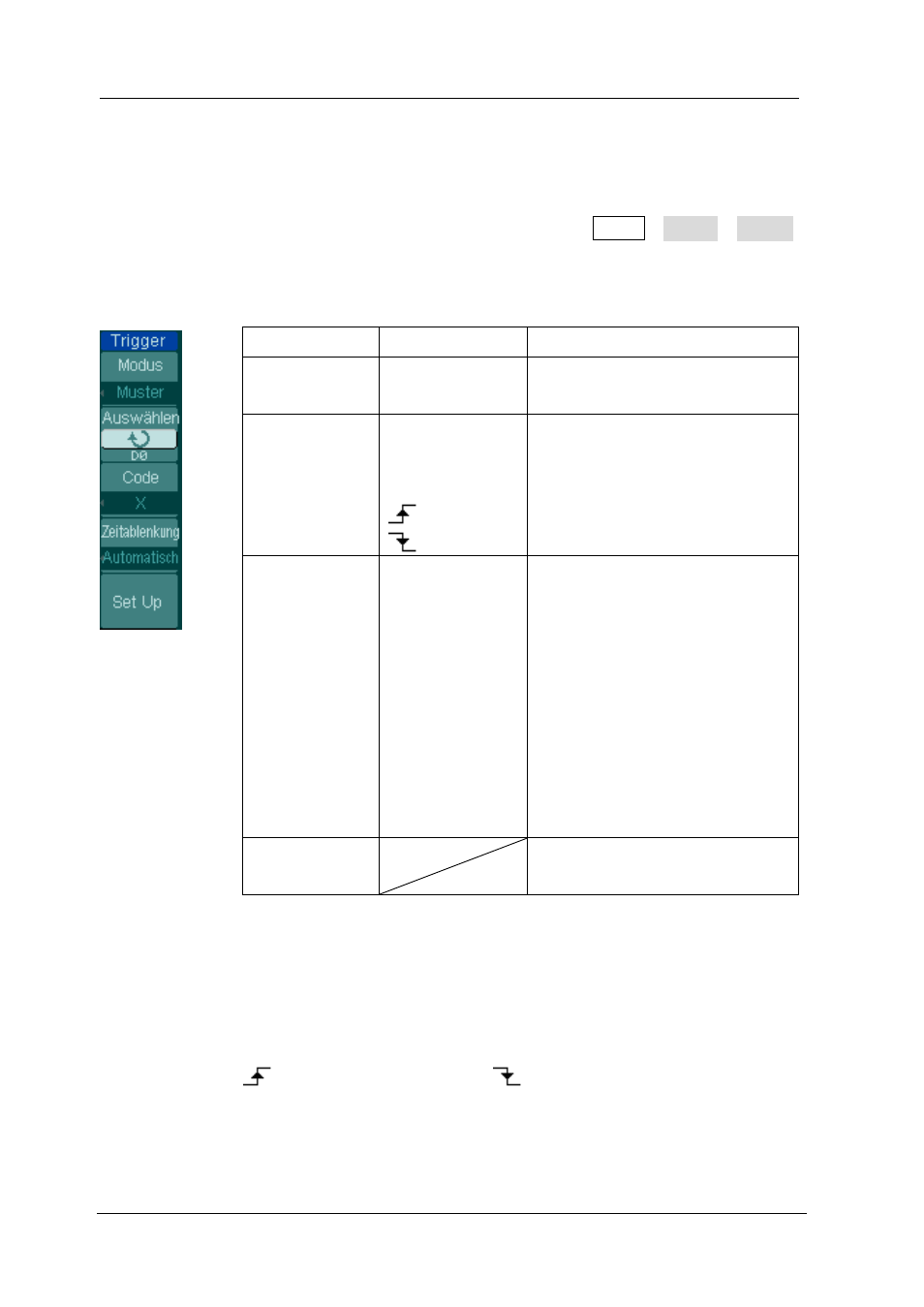

Abbildung 2-60 Tabelle 2-36 Das Pattern Trigger Menü
Menü Einstellungen Bemerkungen
Select D15-D0
Auswahl digitalen Kanals für
Mustertrigger
Code
H
L
X High (Hoch)
Low (Tief)
Ignoriere
Steigende Flanke
Fallende Flanke
Zeitablenkung
Automatisch
Normal
Einmalig
Erfassung eines
Signalverlaufes auch wenn
Trigger nicht ausgelöst wurde.
Erfassung eines
Signalverlaufes wenn Trigger
ausgelöst wurde.
Wenn Trigger ausgelöst wird,
Erfassung eines
Signalverlaufes und stoppe
dann.
Set Up
Zum Setupmenü, siehe
Tabelle 2-40.
Eckpunkte:
1. H (High): High-Logik: Die Spannung ist größer als die Schwellwerteinstellung.
2. L (Low): Low-Logik: Die Spannung ist kleiner als die Schwellwerteinstellung.
3. X (Ignoriere): Ignorieren. Wenn alle Kanäle unterdrückt sind, wird das
Oszilloskop nicht getriggert.
4. Steigende ( ) oder fallende Flanke ( ): Wähle die Vorwahl „Flanke“,
danach kann unterschieden werden zwischen steigender oder fallender Flanke.
Wenn eine Flanke ausgewählt ist, sollte die Voreinstellung auch für die anderen
Kanäle zutreffen und das Oszilloskop wird auf die ausgewählte Flanke getriggert.
