RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
2-10

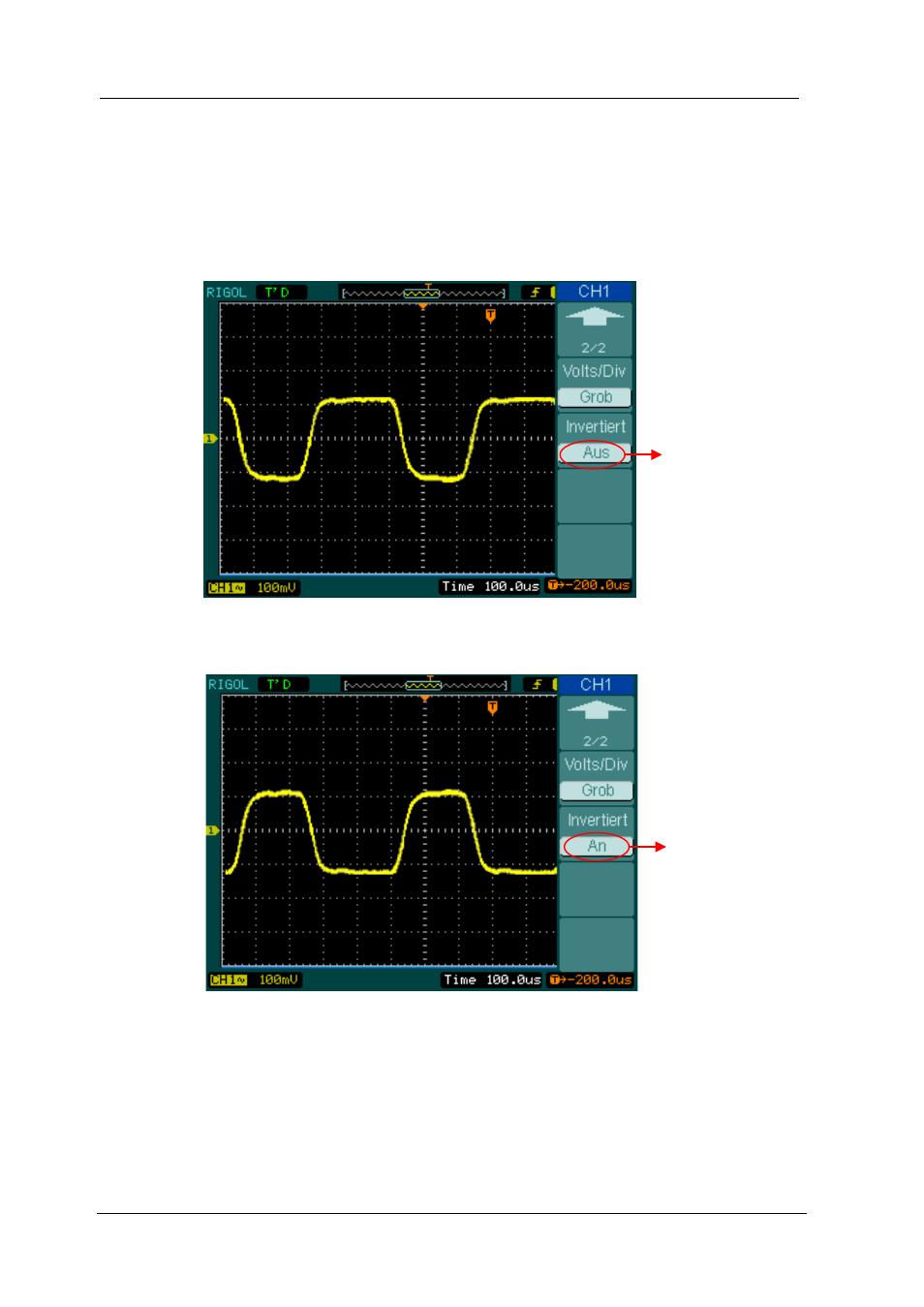

6. Invertieren eines Signalverlaufs
Invertierung dreht den Signalverlauf um 180 Grad, bezüglich der Erdungsreferenz.
Wenn das Oszilloskop auf ein invertiertes Signal getriggert wird, ist der Trigger auch
invertiert. Abbildung 2-13 und Abbildung 2-14 zeigt die Veränderung nach der
Invertierung.
Abbildung 2-13
Signal vor der Invertierung
Abbildung 2-14
Signal nach der Invertierung
Invertierung
an
Invertierung aus
