Record
Der Signalverlaufsrecorder nimmt Eingangssingale mit einer maximalen Länge von
1000 Bildern von den Kanälen CH1 und CH2 auf. Diese Funktion kann auch über die
Pass/Fail-Testausgabe aktiviert werden, was diese Funktion sehr nützlich macht um
abnormal Signalverläufe langfristig aufzunehmen, ohne den Verlauf betrachten zu
müssen. Diese Funktion beinhaltet 4 Modi: OFF, Record, Playback und Speicher. Für
mehr Informationen beziehen Sie sich auf folgende Einführung.
1. Aus: Beendet alle Aufnahmefunktionen.
2. Aufzeichnen: Aufnahme eines Signalverlaufes für ein ausgewähltes
Zeitintervall bis zu letztem Bild.
Drücken Sie Utility→Record→Modus→Aufzeichnen um zu folgendem Menü zu
gelangen.

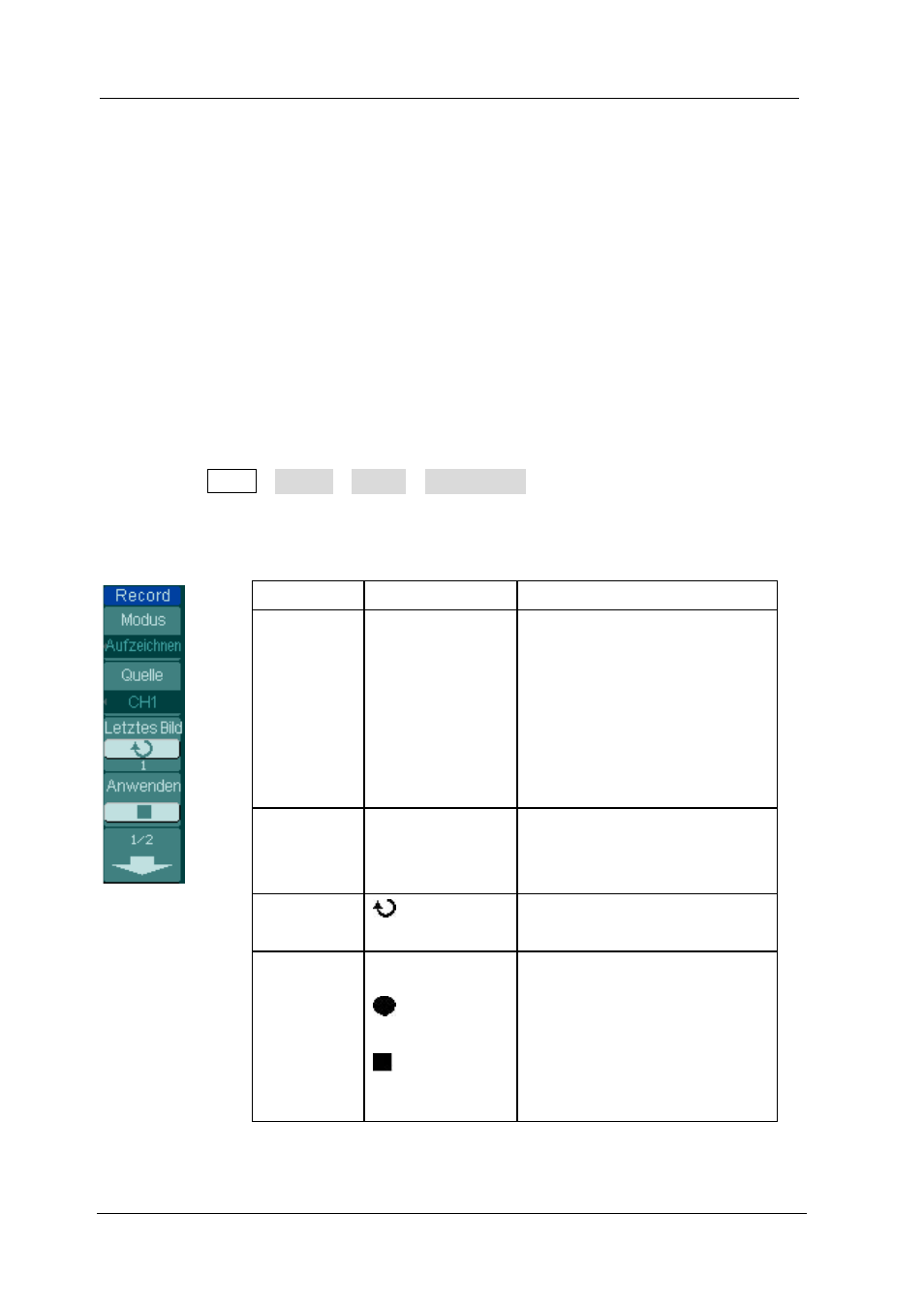

Abbildung 2-101 Tabelle 2-64 Das Aufnahmemenü (Seite 1/2)
Menü
Einstellungen Bemerkungen
Modus
Aufzeichnen
Wiedergabe
Speicherung
Aus
Auswahl des
Aufnahmemodus
Auswahl des
Wiedergabemodus
Auswahl des Speichermodus
Beenden aller
Aufnahmefunktionen
Quelle
CH1
CH2
P/F-OUT
Auswahl der Aufnahmequelle
Letztes
<1-1000>
Auswahl Anzahl der
Aufnahmebilder
Anwenden
(Start)
(Stop)
Aufnahme gestoppt, drücken
Sie Start um die Aufnahme
zu starten
Aufnahme, drücken Sie Stop
um die Aufnahme
anzuhalten
