Beispiel 9: Pass/Fail-Test
Wenn die Testfunktion ausgeführt wird, prüft das Oszilloskop automatisch das
Eingangssignal, verglichen zu der schon gespeicherten Signalverlaufsmaske.
„Berührt” der Signalverlauf die Maske, erscheint ein „Fail”, andernfalls wird der Test
bestanden. Bei Bedarf, kann ein programmierbarer Ausgang für externe
Regelungsaufgaben verwendet werden. Wie z.B. eine automatische Aussonderung
von Defektprodukten in einer Produktionslinie. Der Ausgang ist ein
Standardmerkmal, und optisch isoliert.
Führen Sie folgende Schritte aus:
1. Drücken Sie Utility→Pass/Fail.
2. Drücken Sie Test aktivieren und wählen Sie An aus.
3. Drücken Sie Mask Setting→Laden.
4. Drücken Sie Laden um die gespeicherte Maske aufzurufen oder drücken Sie X
Maske und Y Maske um die Horizontal- und Vertikalgrenze einzustellen, danach
drücken Sie Create Mask um eine neue Maske zu erstellen.
5. Drücken Sie Ausgang um den voraussichtlichen Ausgangssignalverlauf
auszuwählen.
6. Drücken Sie Anwenden um den Test zu starten.

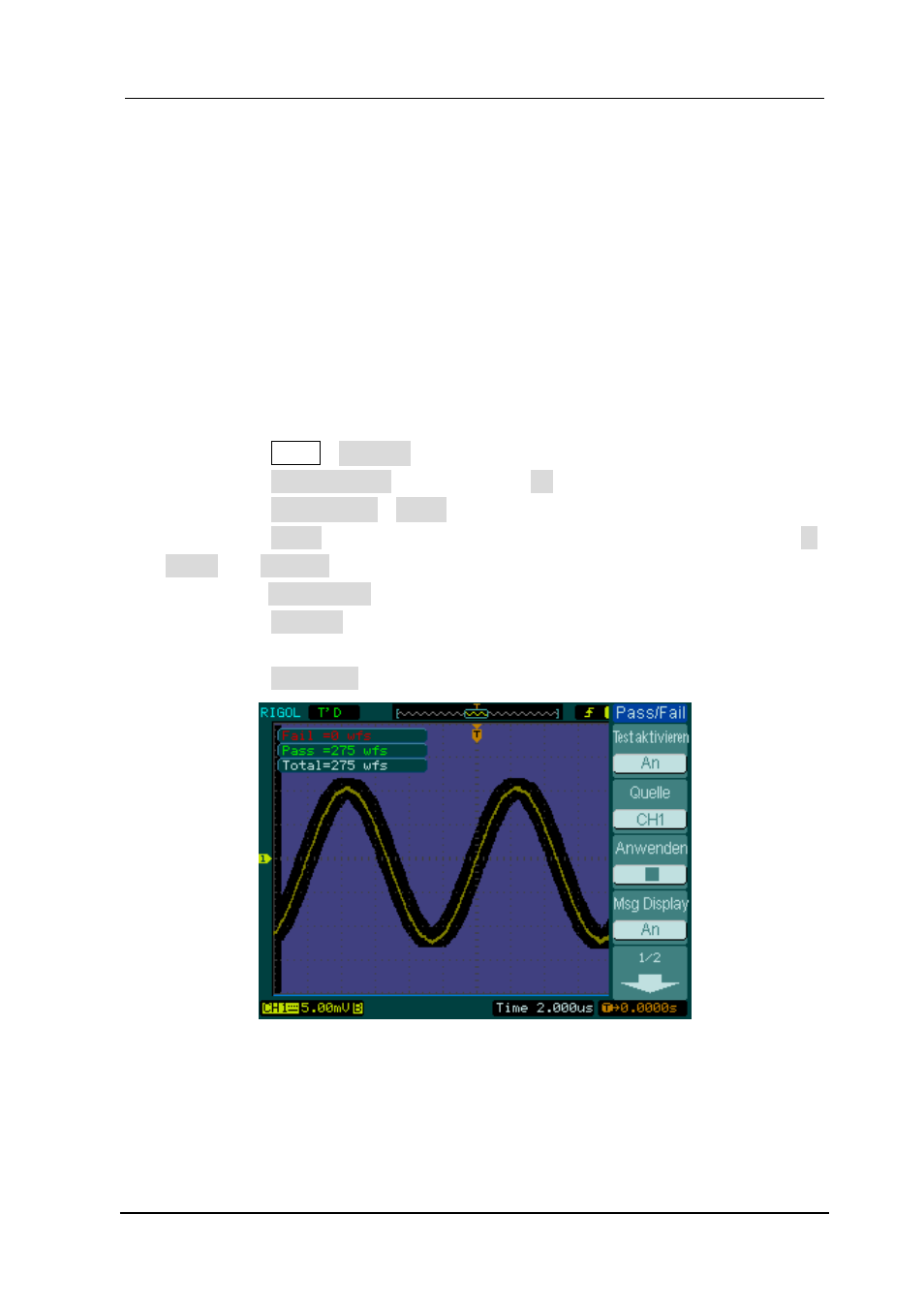

Abbildung 3-11
Anzeige Signalverlauf
