Benutzerhandbuch für DS1000E, DS1000D Serie
2-102
Automatische Messung von Spannungsparametern
Ihr Oszilloskop bietet automatische Spannungsmessungen welche Vpp, Vmax, Vmin,
Vavg, Vamp, Vrms, Vtop, Vbase, Überschwingen und Untersteuern beinhalten. Die

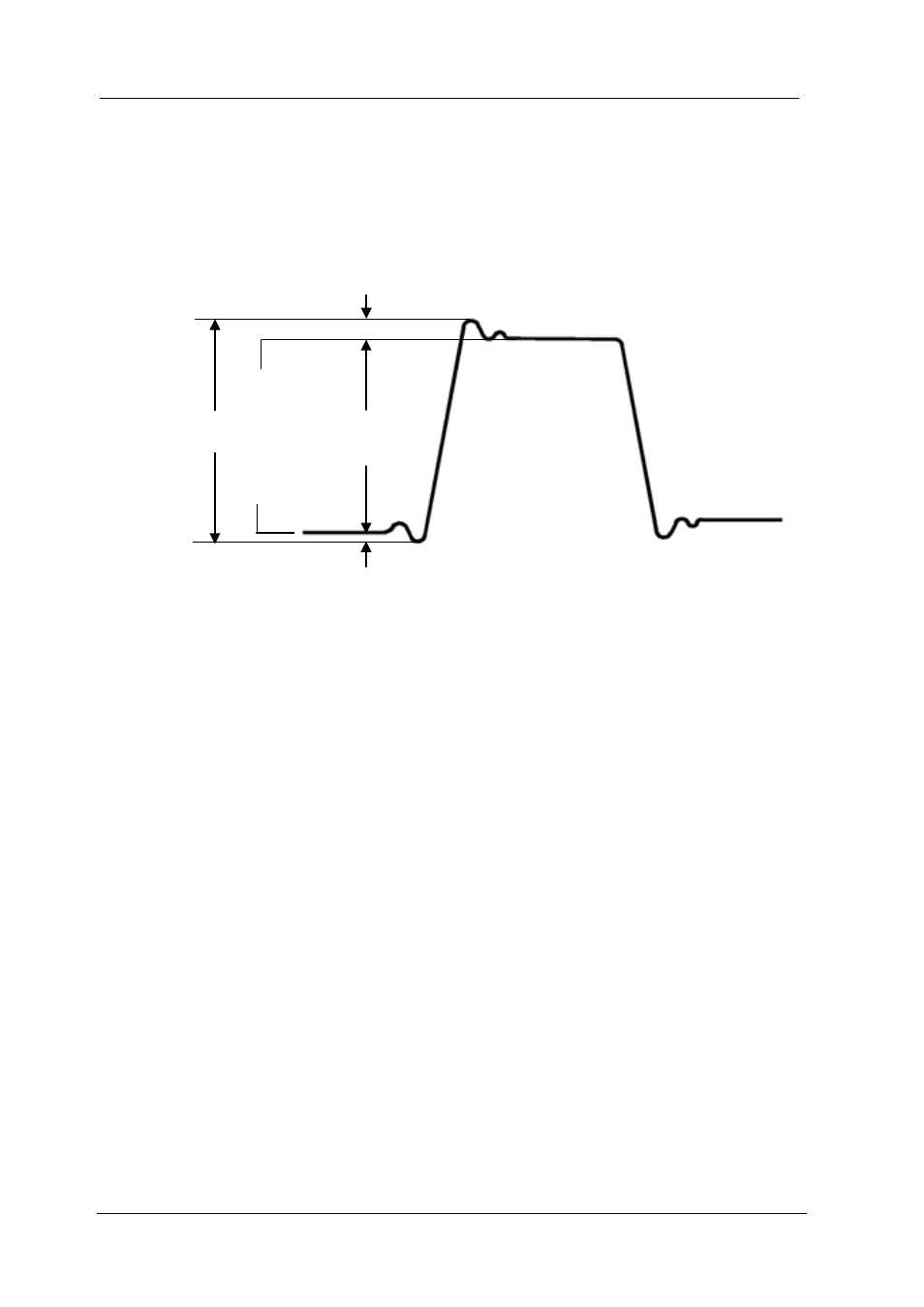

folgende Abbildung zeigt einen Puls mit einigen Spannungsmesspunkten.
Abbildung 2-131
Spannungsparameter
Vpp: Spitze-Tal Spannung.
Vmax: Die positive Amplitude. Die größte gemessene Spitze Spannung über den
ganzen Signalverlauf.
Vmin: Die negative Amplitude. Die größte gemessene Talspannung über den
ganzen Signalverlauf.
Vamp: Spannung zwischen Vtop und Vbase des Signalverlaufs.
Vtop: Spannung der positiven, abgeflachten Spitzen eines Signalverlaufs, nützlich
für Rechteck- und Pulsschwingungen.
Vbase: Spannung der negativen, abgeflachten Spitzen eines Signalverlaufs,
nützlich für Rechteck- und Pulsschwingungen.
Überschwing: Definiert als (Vmax-Vtop)/Vamp, nützlich für Rechteck- und
Pulsschwingungen.
Untersteuern: Definiert als (Vmin-Vbase)/Vamp, nützlich für Rechteck- und
Pulsschwingungen.
Mittelwert: Arithmetisches Mittel über den ganzen Signalverlauf.
Vrms: Der Effektivwert über den ganzen Signalverlauf.
Untersteuern
Vamp
Vbase
Vtop
Vmin
Überschwingen
Vpp
Vmax
