Bedienelemente für Horizontaleinstellungen

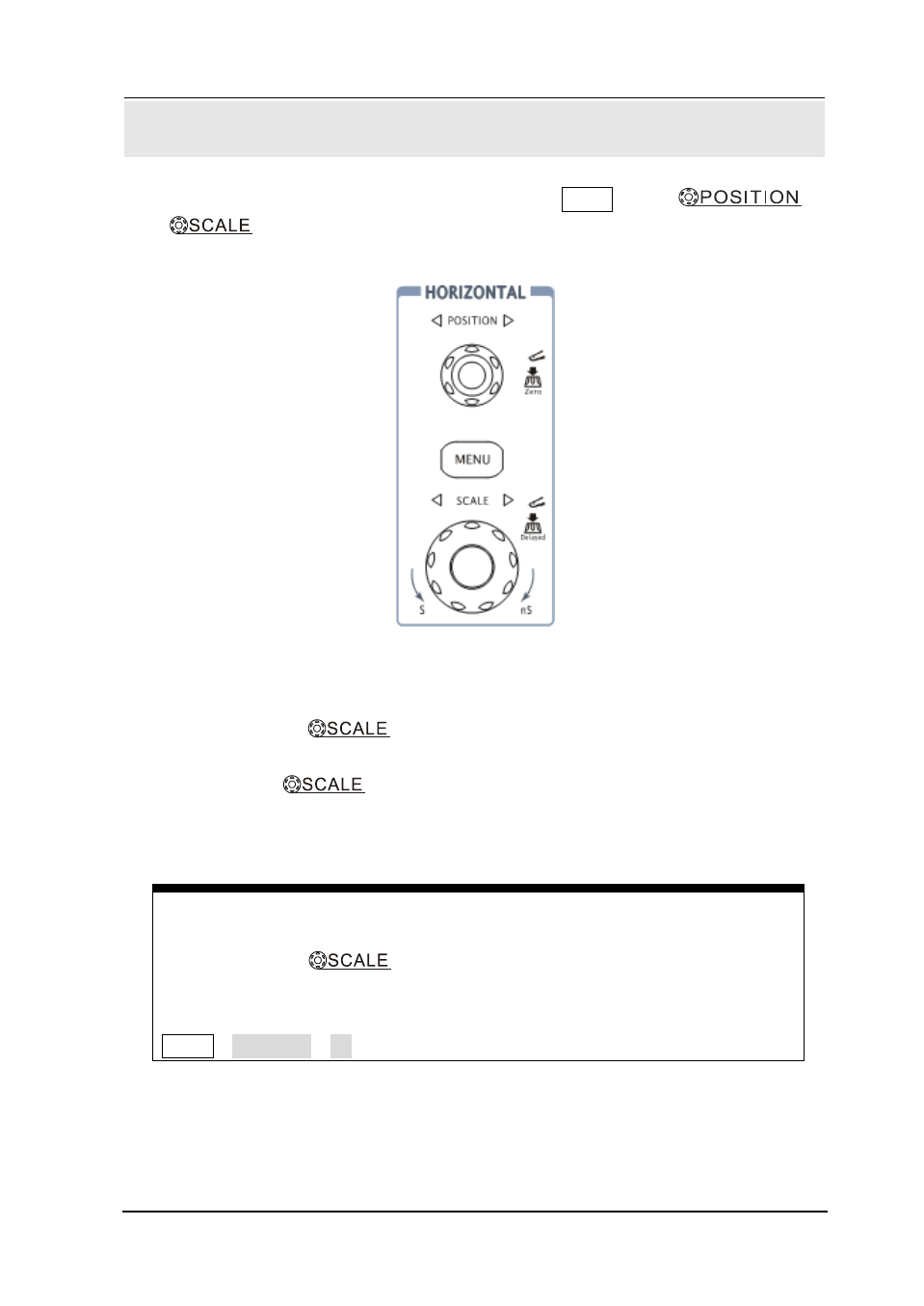

Abbildung 1-19 zeigt die Horizontalbedienelemente, MENU Taste,
und
Knöpfe. Folgen Sie den Übungen mit Tasten, Knöpfen und
Statusleiste um sich vertraut mit der Horizontaleinstellung zu machen.
Abbildung 1-19
Bedienelemente für Horizontaleinstellungen
1. Drehen Sie am
Drehknopf und beobachten Sie die Änderung
in der Statusleiste.
Der horizontal
Drehknopf ändert die Ablenkgeschwindigkeit in 1-2-5
Schritten, und zeigt den Wert in der Statusleiste an. Die Zeitbasis der Oszilloskope
ist von 2ns/div* bis 50s/div.
Tastenkürzel für verzögerten Abtastmodus
Drücken Sie den
Drehknopf im Horizontaleinstellbereich an der
Frontplatte um den Modus für die verzögerte Abtastung zu starten oder zu
beenden. Dieses Tastenkürzel ersetzt die Menüoption
MENU→Verzögert→An.
* Hinweis: Die Horizontalabtastung variiert zwischen den verschiedenen
Oszilloskop Modellen.
