RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
2-27
1. Ein-/ Ausschalten eines digitalen Kanals
Drücken Sie LA→D7-D0→Kanal, und wählen Sie den gewünschten Kanal durch
Drehen mit dem Multifunktionsdrehknopf ( ).
Drücken Sie Softkey Nr.1 oder drücken Sie den Multifunktionsknopf ( ) um den
Kanal ein-/auszuschalten. Ist der Kanal eingeschaltet sehen Sie diese Zeichen: ( ).
Ist hingegen der Kanal ausgeschaltet, wird dieses Symbol ( ) angezeigt.
Wie in Abbildung 2-36 gezeigt.

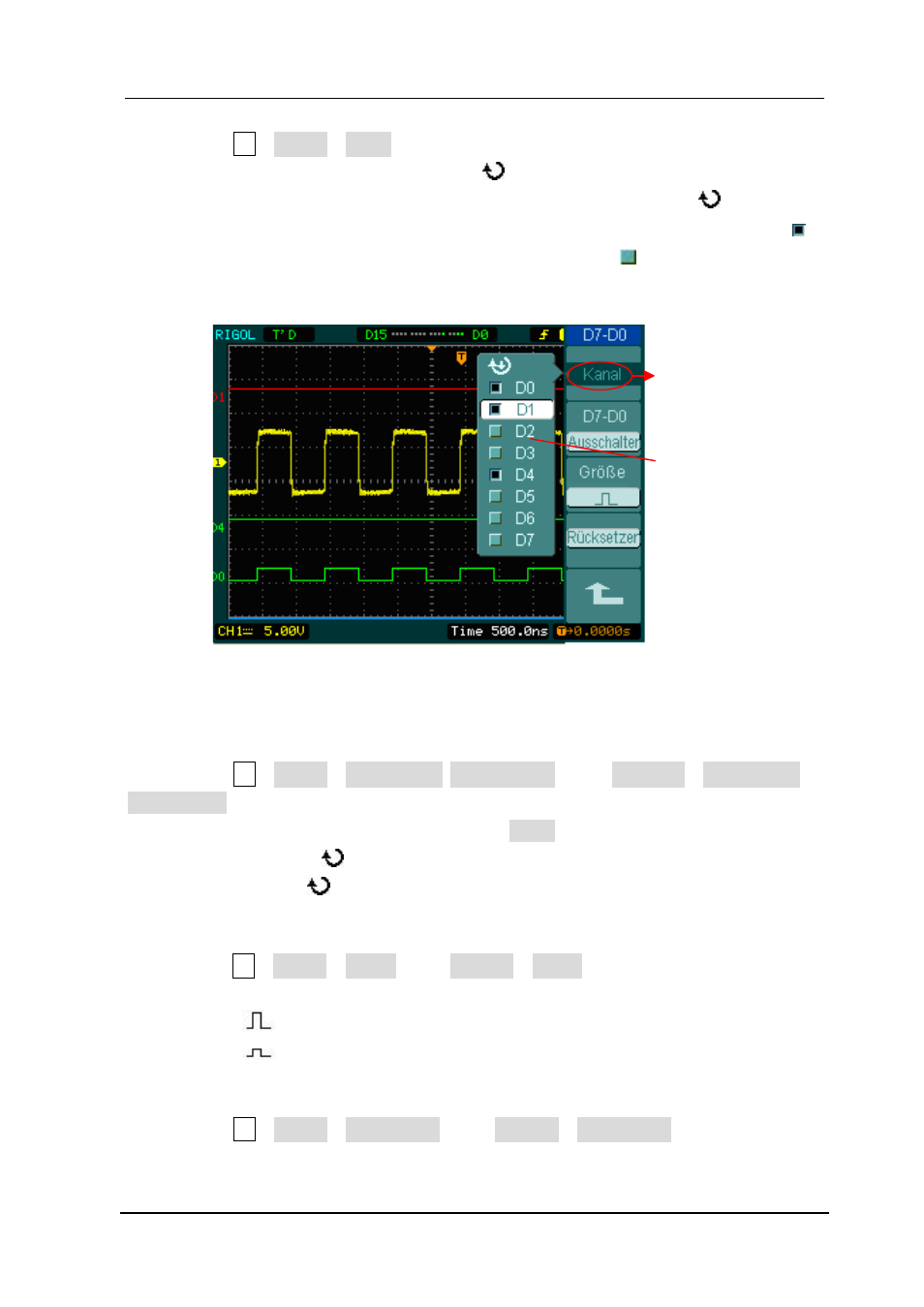

Abbildung 2-36
Ein-/ Ausschalten der digitalen Kanäle
2. Ein-/ Ausschalten digitaler Kanäle erzwingen
Drücken Sie LA→D7-D0→Anschalten / Ausschalten (oder D15-D8 →Anschalten /
Ausschalten) erzwingt ein-/auszuschalten aller Kanäle. Wollten Sie einen Signalkanal
stattdessen ein-/ausschalten, wählen Sie den Kanal durch Drehen des
Multifunktionsknopfes ( ) und dann drücken des 1. Softkeys oder des
Multifunktionknopfes( ).
3. Einstellen der Anzeigegröße der digitalen Kanäle
Drücken Sie LA→D7-D0→Größe, oder D15-D8→Größe, um die Größe der logischen
Kanäle auszuwählen.
Wählen Sie
um 8 Kanäle auf dem Bildschirm darzustellen.
Wählen Sie um alle 16 Kanäle auf dem Bildschirm darzustellen.
4. Zurücksetzen der Anzeige für digitale Kanäle
Drücken Sie LA→D7-D0→Rücksetzen, oder D15-D8→Rücksetzen um die Anzeige
der digitalen Kanäle zurückzusetzen.
Ein/ Aus der
Kanäle
Kanalliste und
Status jedes Kanals
(an/aus)
