Drücken Sie CH1→Kopplung→DC, um die „DC“ Kopplung einzuschalten. Diese
Einstellung lässt sowohl Wechsel- und Gleichspannungskomponenten des

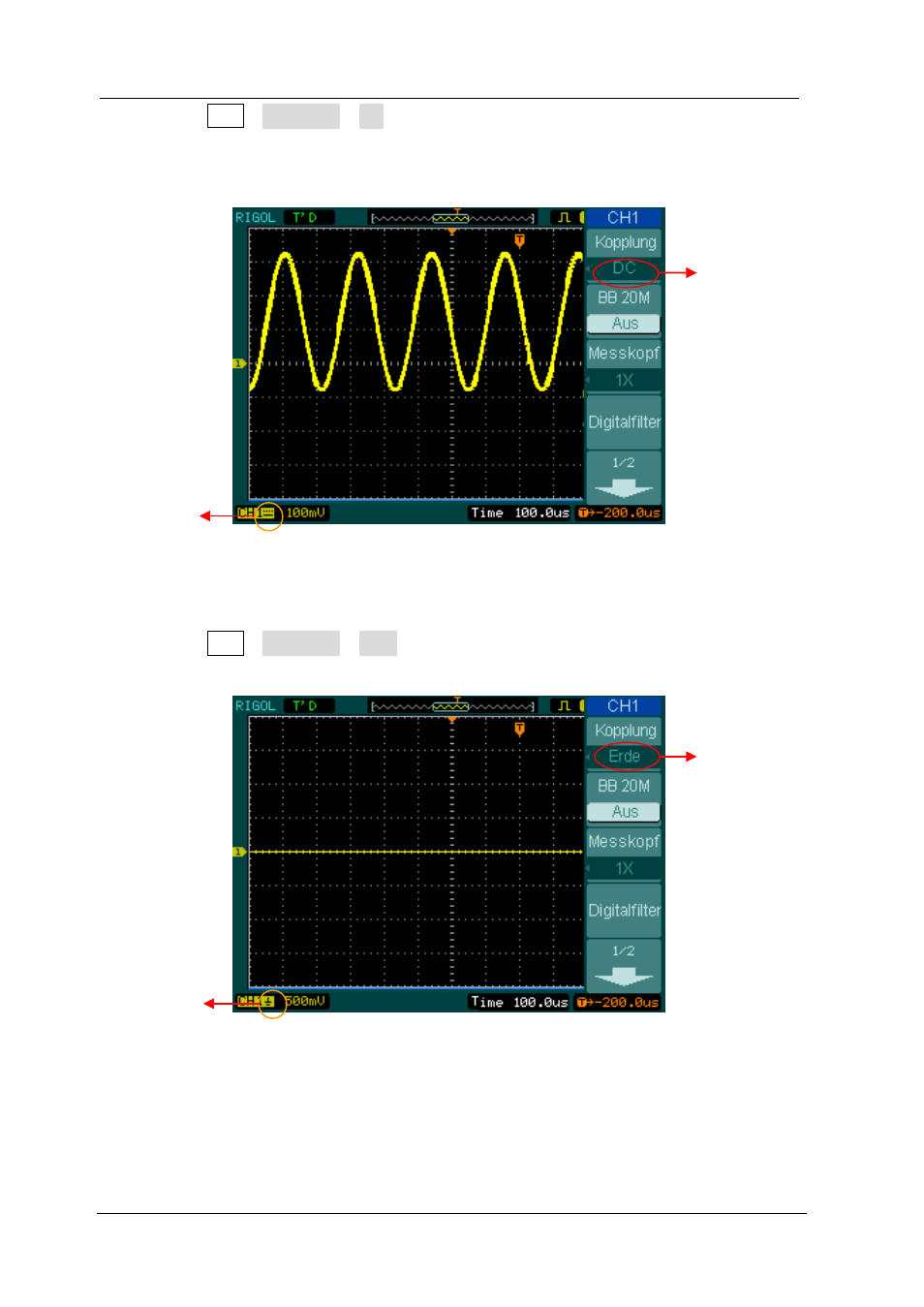

Eingangssignals durch. Der Signalverlauf wird wie in Abbildung 2- 4 angezeigt:
Abbildung 2-4
DC Kopplungseinstellungen
Drücken Sie CH1→Kopplung→Erde, um die „Erde“ Kopplung einzustellen, dies
trennt das Eingangssignal. Der Signalverlauf wird wie in Abbildung 2-5 dargestellt:
Abbildung 2-5
Erde Kopplungseinstellung
Erde
Kopplungs-
einstellung
Statussymbol
Erde Kopplung
DC
Kopplungs-
einstellung
Symbolstatus
DC Kopplung
