2. Einstellen der Bandbreitenbegrenzung
Als Beispiel wird am Kanal 1 ein Signal mit einem Hochfrequenzanteil angelegt.
Drücken Sie CH1→BB 20M→Aus um die Bandbreitenbegrenzung auszuschalten.
Das Oszilloskop ist auf volle Bandbreite eingestellt und zeigt den Hochfrequenzanteil
des Signals an. Der Signalverlauf wird wie in Abbildung 2- 6 dargestellt:

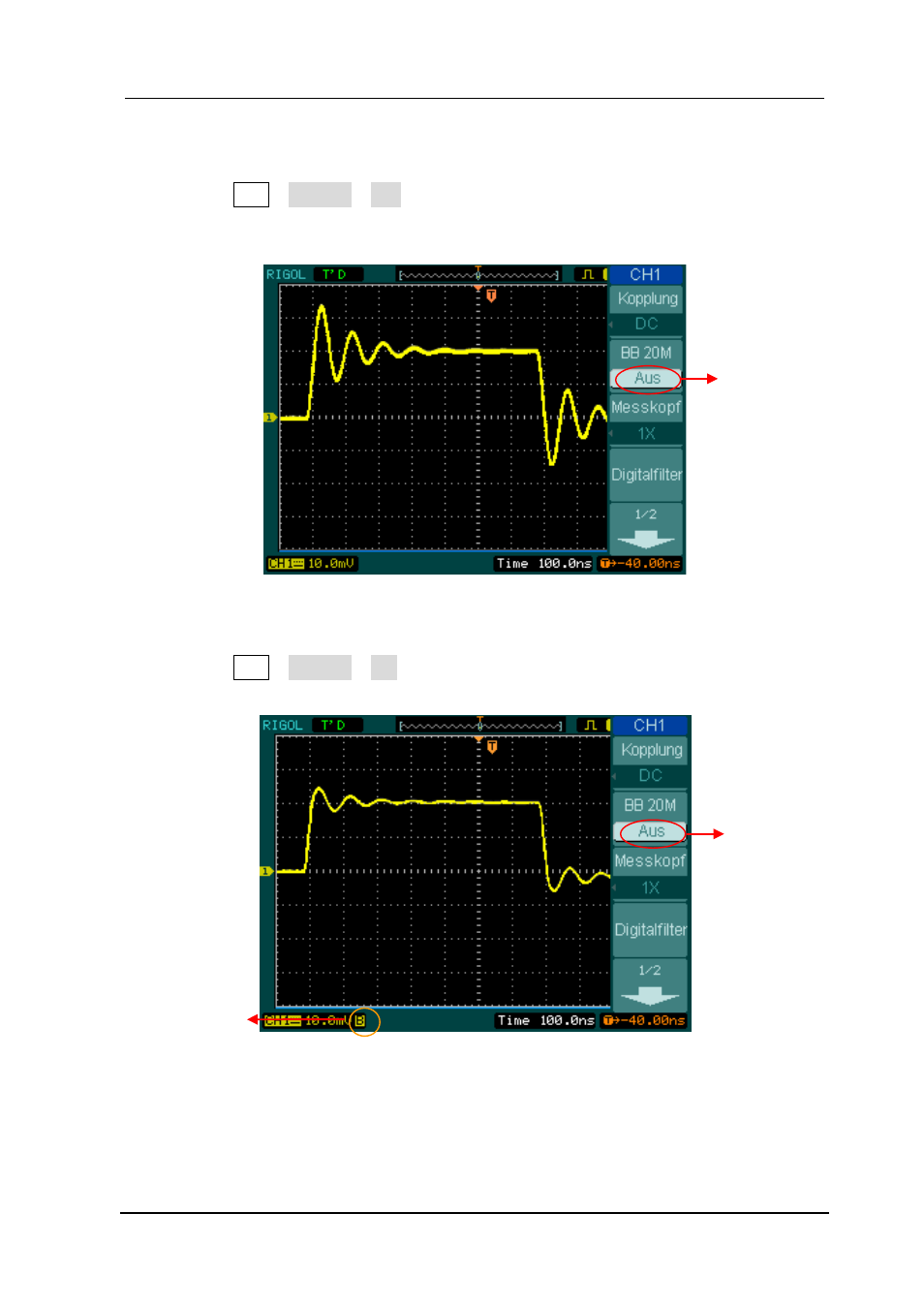

Abbildung 2-6
Ausschalten der Bandbreitenbegrenzung
Drücken Sie CH1→BB 20M→ON, um die Bandbreitenbegrenzung ein zu schalten.
Das Oszilloskop wird alle Frequenzbestandteile größer als 20MHz ausblenden.
Abbildung 2-7
Einschalten der Bandbreitenbegrenzung
Bandbreiten-
begrenzung
ausschalten
20MHz
Bandbreiten-
begrenzung
Zeichen für
Bandbreiten-
begrenzung
