Benutzen der Erfassungskontrolle
Die Erfassungskontrolle beinhaltet AUTO (Auto Einstellung) und RUN/STOP .
Auto:
Die AUTO Funktion verfügt über eine automatische Einstellung, um eine
verwendbare Anzeige des Eingangssignals zu produzieren. Drücken Sie die AUTO
Taste, das folgende Menü erscheint.

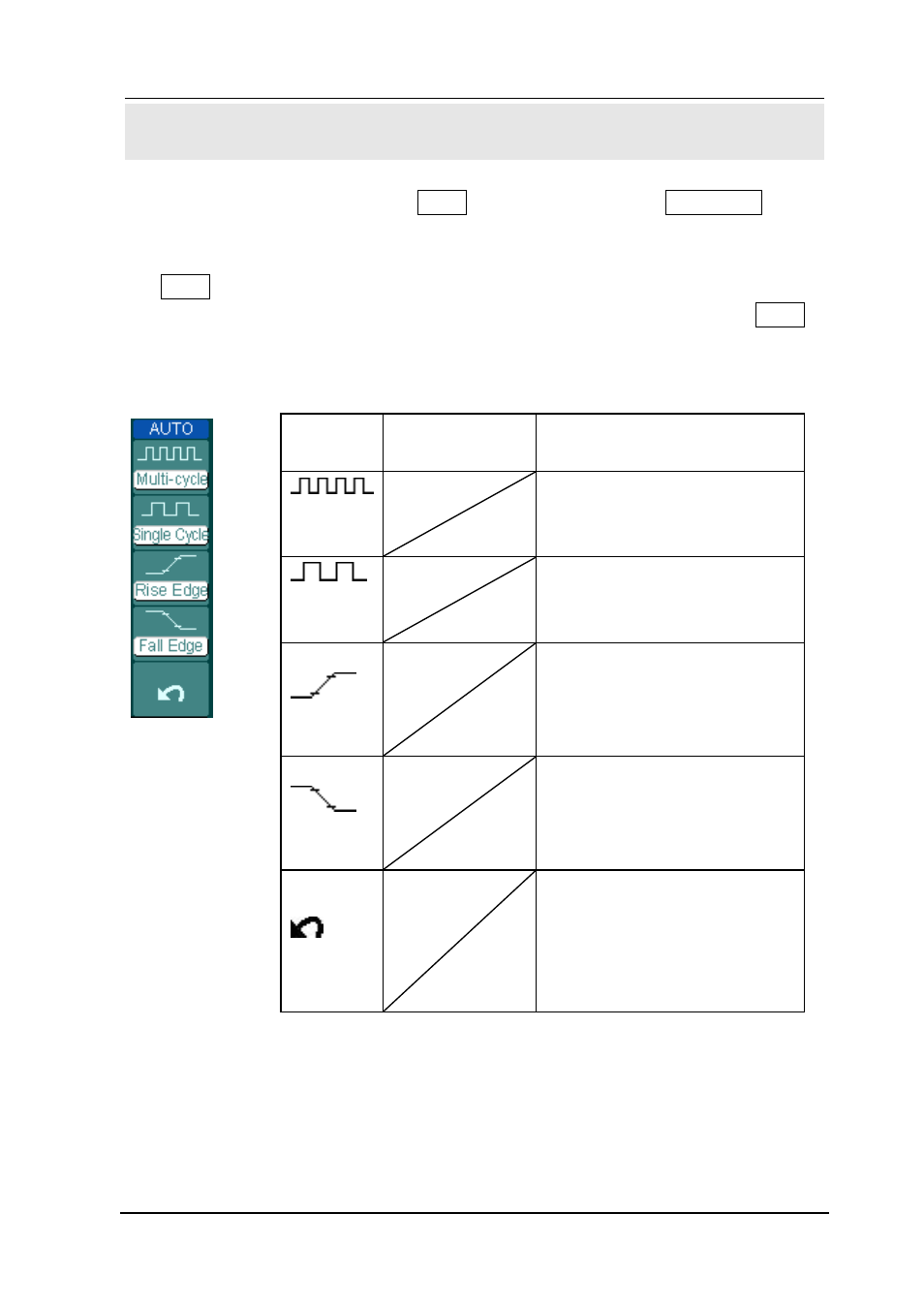

Abbildung 2-140 Tabelle 2-90 Das Auto Menü
Menü
Einstellungen Bemerkungen
Multi-
Cycle
Wählen Sie, um den
Multi-Cycle Signalverlauf auf
dem Bildschirm anzuzeigen
Single
Cycle
Wählen Sie, um den Single
Cycle Signalverlauf auf dem
Bildschirm anzuzeigen
Rise Edge
Wählen Sie, um die steigende
Flanke des Signalverlaufes
anzuzeigen und automatische
Messung der Anstiegszeit
Fall Edge
Wählen Sie, um die fallende
Flanke des Signalverlaufes
anzuzeigen und automatische
Messung der Abfallzeit
(Cancel)
Wählen Sie, um alle Auto Set
Aktionen abzubrechen. Das
Oszilloskop wird den
vorherigen Zustand
wiederherstellen.
