Spurmodus
Drücken Sie Cursor→Modus→Spur um das Trackmodusmenü anzuzeigen.

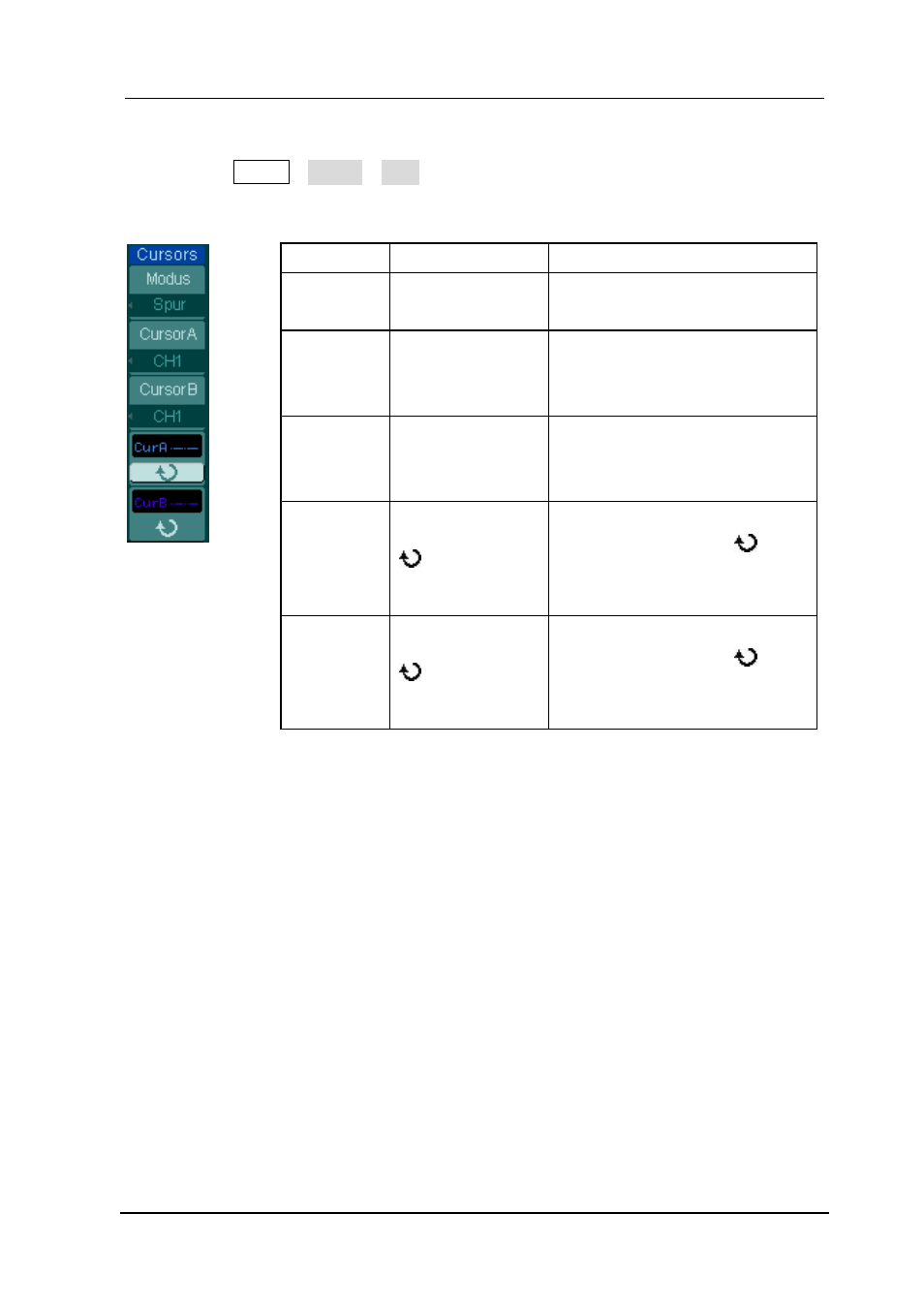

Abbildung 2-136 Tabelle 2-87 Trackmenü
Menü Einstellungen Bemerkungen
Modus Track
Setzt Trackmodus für
Cursormessung
Cursor A
CH1
CH2
None Auswahl Cursor A in
Verbindung mit CH1, CH2
oder ausschalten des Cursor A
Cursor B
CH1
CH2
None Auswahl Cursor B in
Verbindung mit CH1, CH2
oder ausschalten des Cursor B
CursA
(Cursor A)
Drehen Sie den
Multifunktionsknopf ( ) um
den Cursor A horizontal zu
bewegen
CurB
(Cursor B)
Drehen Sie den
Multifunktionsknopf ( ) um
den Cursor B horizontal zu
bewegen
Im Track Modus bei einer Messung wird der Fadenkreuzcursor auf dem
Signalverlauf angezeigt. Bewegen Sie den Cursor horizontal, werden die aktuellen
horizontalen und vertikalen Positionen sofort angezeigt, ebenso wie die Inkremente
Beider. Hinweis: horizontale Koordinaten repräsentieren die Zeitwerte, vertikale
Koordinaten repräsentieren die Spannungswerte.
