Anstiegstrigger
Anstiegstrigger Modus: Triggerung auf positive oder negative Steigung in einer
bestimmten Zeit. Drücken Sie Trigger MENU→Modus→Anstieg um das
Anstiegstrigger Menü wie folgt anzuzeigen.

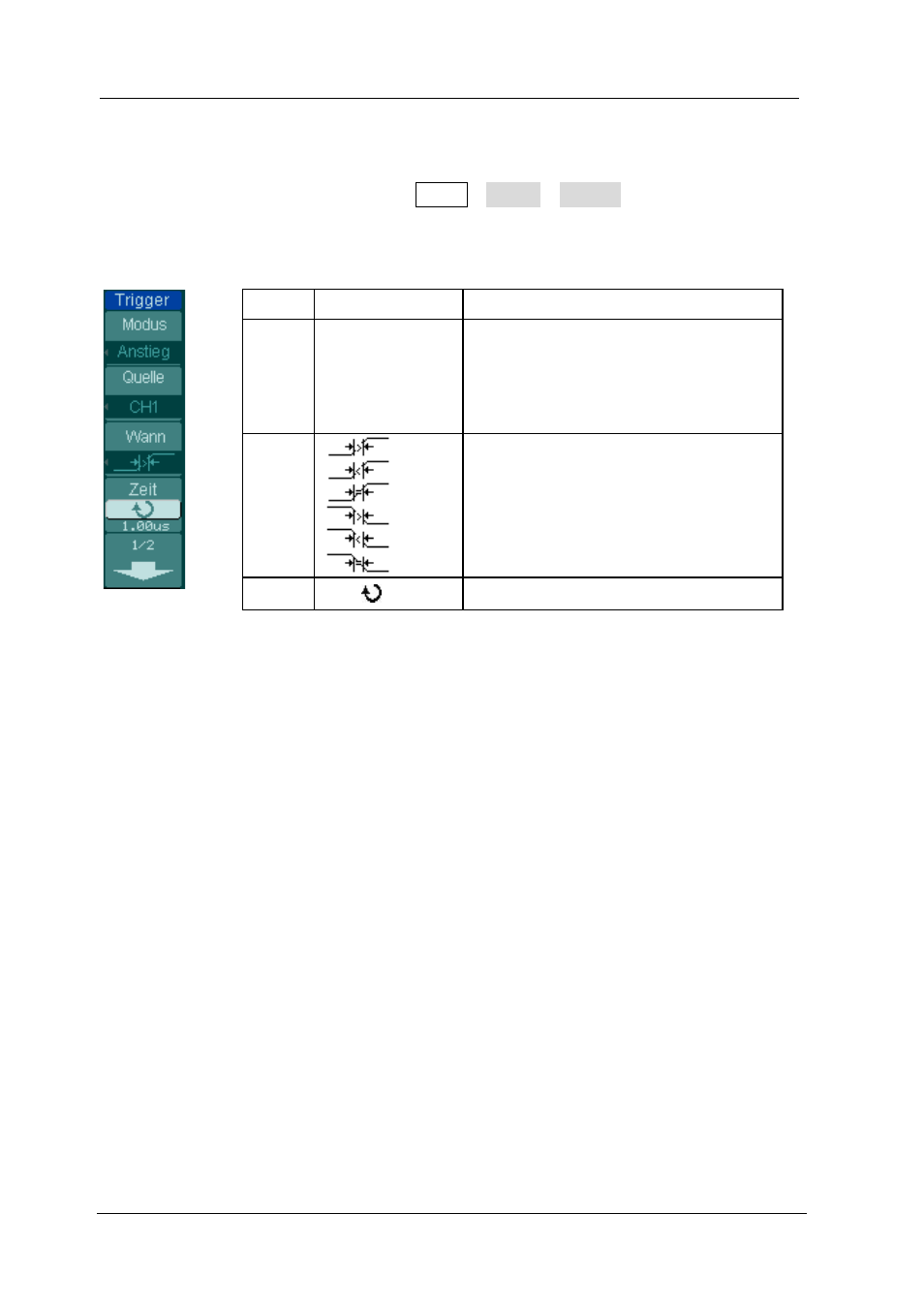

Abbildung 2-45 Table 2-23 Das Anstiegstriggermenü (Seite 1/2)
Menü Einstellungen Bemerkungen
Quelle
CH1
CH2
EXT
Auswahl Kanal 1 als Trigger Quelle.
Auswahl Kanal 2 als Trigger Quelle.
Auswahl EXT. Kanal als Trigger Quelle
Wann
Auswahl Anstiegskondition
Zeit
[1]
Ansstiegszeit einstellen.
Hinweis
[1]
: Die Anstiegszeit kann von 20ns bis 10s eingestellt werden. Wenn ein
Signal den Trigger Konditionen entspricht, beendet das Oszilloskop die Erfassung.
