Benutzerhandbuch für DS1000E, DS1000D Serie
2-45

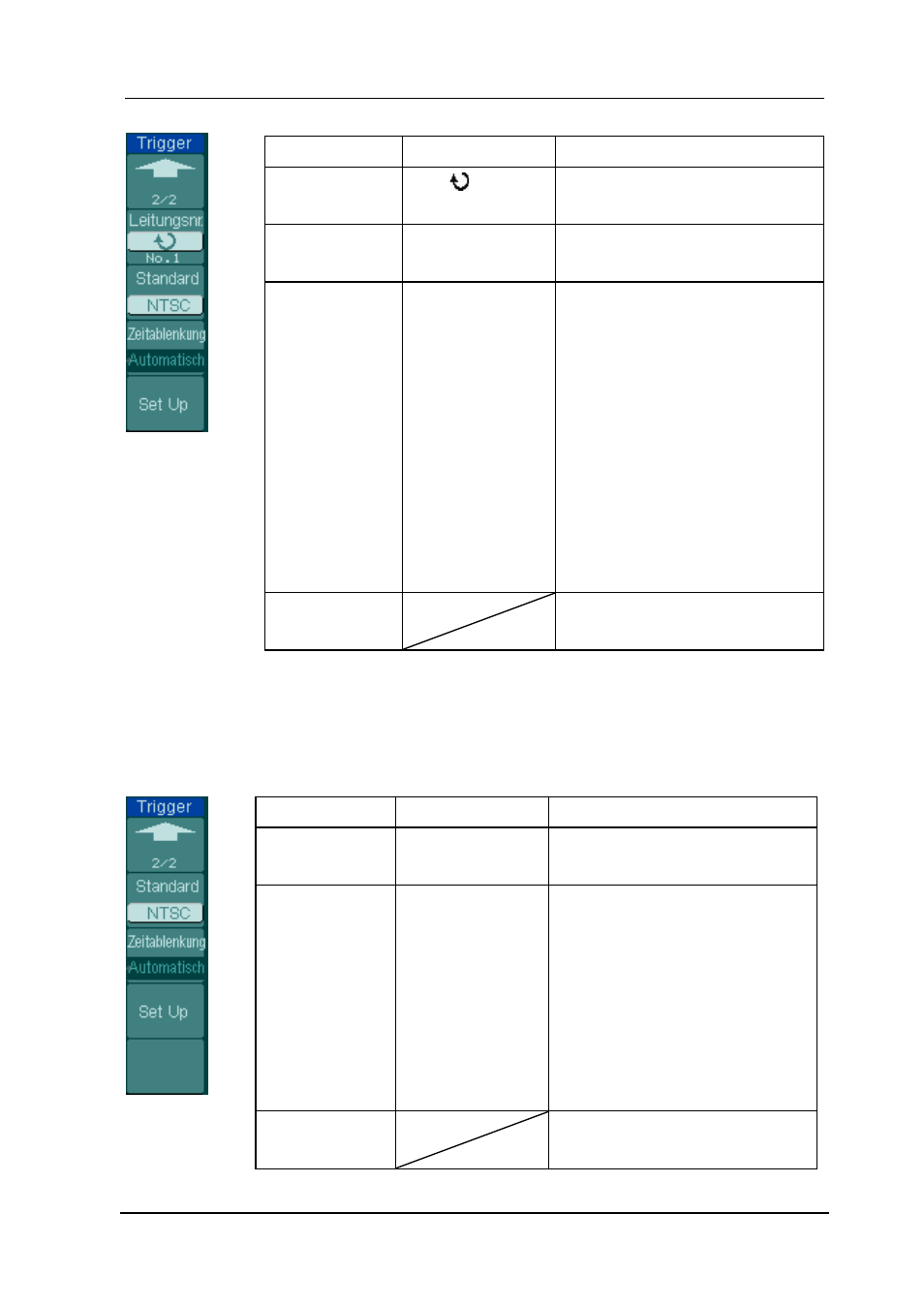

Abbildung 2-48 Table 2-26 Videotriggermenü (Seite 2/2, Sync ist Leitung)
Hinweis
[1] : Die Liniennummer kann von 1 bis 525 für NTSC Standard eingestellt
werden, bei PAL/ SECAM von 1 bis 625.
Abbildung 2-49 Tabelle 2-27 Das Videomenü (wenn Sync für alle Leitungen
eingestellt ist, ungerade und gerade Linien)
Menü Einstellungen Bemerkungen
Leitungsnr. [1]
< Sync >
Wähle spezielle Linie für sync.
Standard
PAL/SECM
NTSC
Wähle Videostandard.
Zeitablenkung
Automatisch
Normal
Einmalig
Erfassung eines
Signalverlaufes auch wenn
Trigger nicht ausgelöst
wurde.
Erfassung eines
Signalverlaufes wenn Trigger
ausgelöst wurde.
Wenn Trigger ausgelöst wird,
Erfassung eines
Signalverlaufes und stoppe
dann.
Set Up
Zum Setupmenü, Siehe
Tabelle 2-39
Menü Einstellungen Bemerkungen
Standard
PAL/SECAM
NTSC
Wähle Videostandard
Zeitablenkung
Automatisch
Normal
Einmalig
Erfassung des Signalverlaufes
auch wenn Trigger nicht
ausgelöst wurde. Erfassung
des Signalverlaufes wenn
Trigger ausgelöst wird.
Wenn Trigger ausgelöst wird,
Erfassung des Signalverlaufes
und dann stoppen.
Set Up
Zum Setupmenü, siehe
Tabelle 2-39.
