RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
2-24
(3) Drehen Sie am vertikal Knopf um den Kanal am Bildschirm zu
re-positionieren.

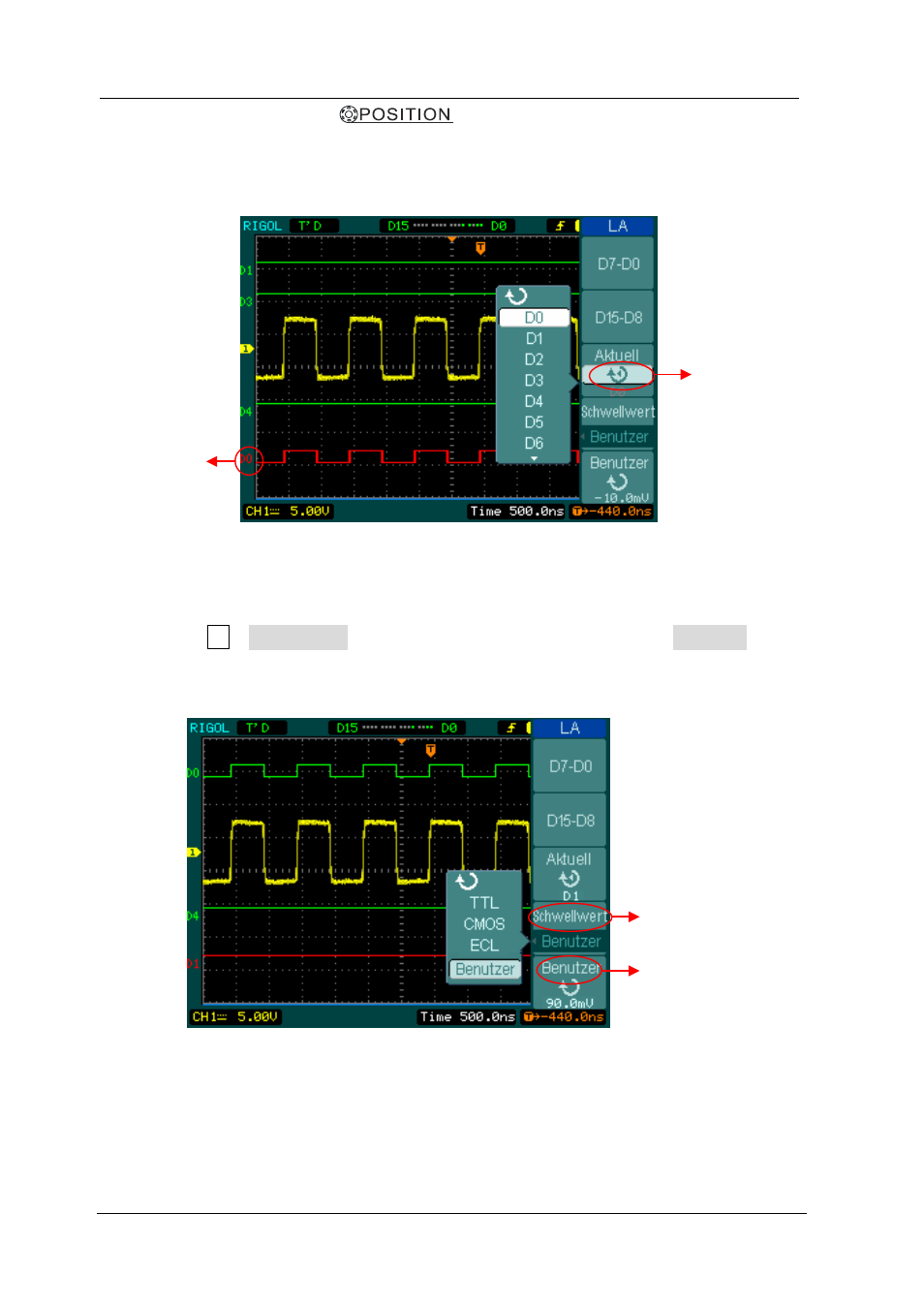

Die folgende Abbildung zeigt das dazugehörige Menü.
Abbildung 2-32
Einschalten des digitalen Kanals
2. Grenzbereichseinstellungen für digitale Kanäle
Drücken Sie LA→Schwellwert, wählen Sie einen Logikstandard oder Benutzer um
eine gewünschte Schwellenspannung einzustellen.
Die folgende Abbildung zeigt das dazugehörige Menü.
Abbildung 2-33
Grenzbereichseinstellung
Auswahl
des
aktiven
Kanals
Aktiver
Kanal
Grenzbereichs-
einstellung
Benutzereinstellung
Schwellspannung
