Einstellen des Vertikalsystems
Einstellungen der Kanäle
Diese Oszilloskop Serie bietet 2 Kanäle an. Jeder Kanal hat ein Bedienmenü welches
nach dem drücken der CH1 oder CH2 Taste erscheint. Die Einstellungen der
Menüpunkte sind in der Tabelle unten angegeben.

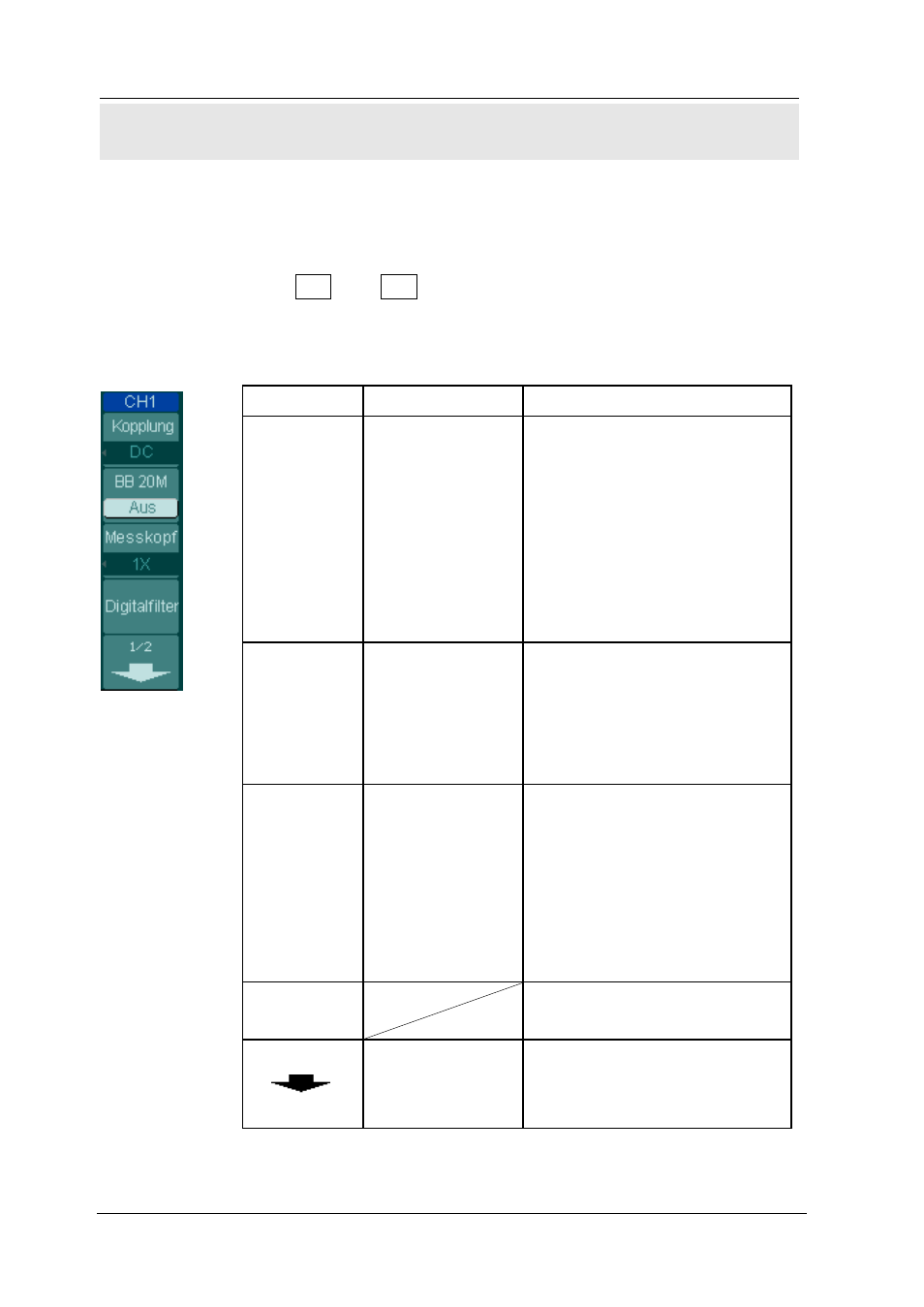

Abbildung 2-1 Tabelle 2-1 Das Kanalmenü (Seite 1/2)
Menü
Einstellungen
Bemerkungen
Kopplung
AC
DC
Erde
Blockiert die
Gleichspannungs-
Komponenten eines
Eingangssignals.
Lässt Gleich- und
Wechselstromkomponenten
des Eingangssignals durch.
Trennt das Eingangssignal.
BB 20M
An
Aus
Limitiert die Kanalbandbreite
auf 20MHz, um
Displayrauschen zu
reduzieren.
Volle Kanalbandbreite.
Messkopf
1X
5X
10X
50X
100X
500X
1000X
Stellen Sie hier den
Dämpfungsfaktor ihres
Tastkopfes ein, es wird eine
richtige Vertikalskalierung der
Anzeige erreicht.
Digital filter
Digitale Filter einstellen
(Siehe Abbildung 2-4)
1/2
Gehen Sie zur nächsten
Menüseite (Die Anweisungen
sind die Gleichen, keine
weitere Erklärung)
