Einstellen/ Auswählen des Erfassungsmodus
Acquire zeigt die Menütaste für den Erfassungsmodus auf der Frontabdeckung.

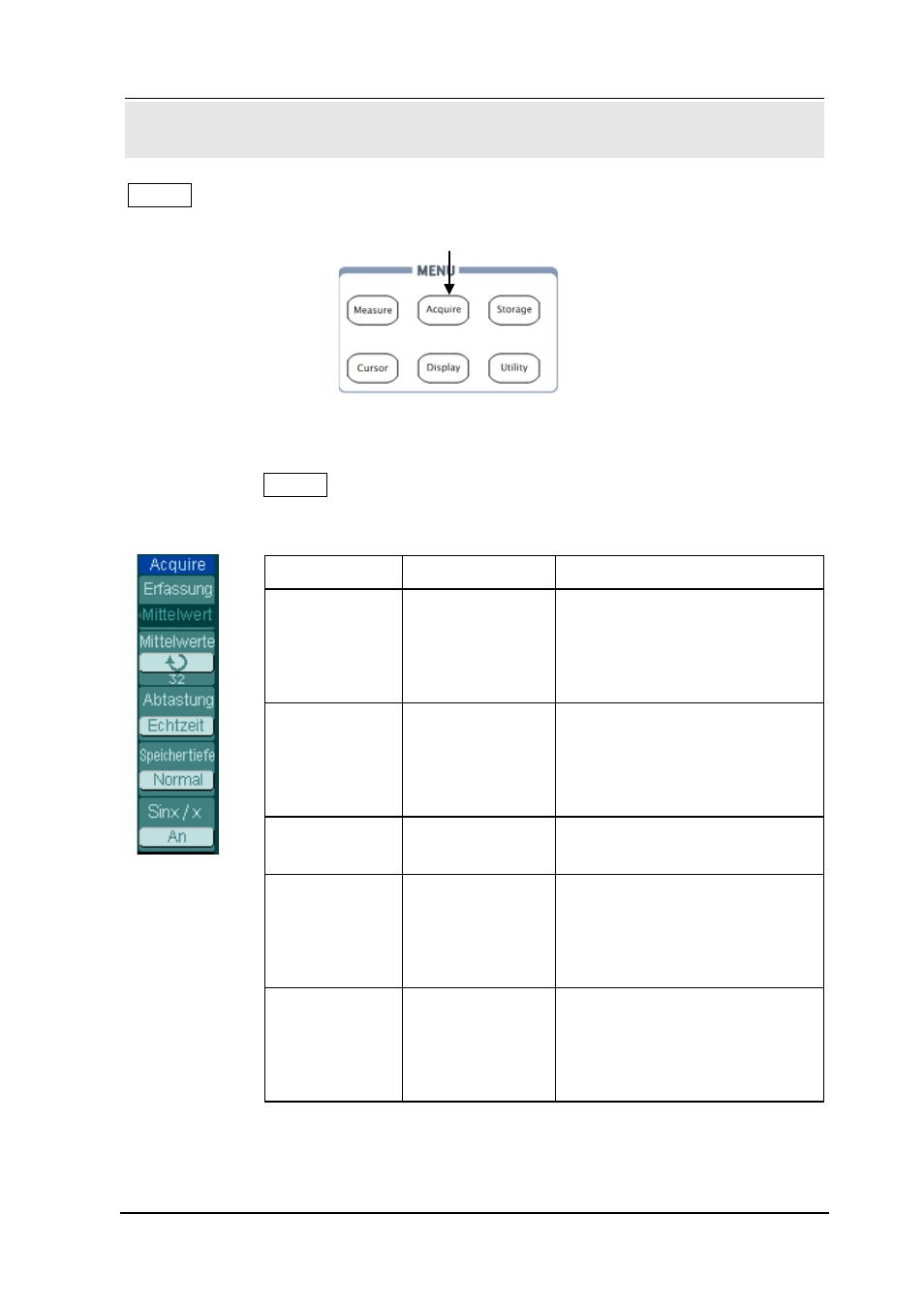

Abbildung 2-67
Erfassungsmodus Setup-Taste
Drücken Sie die Acquire Taste, um das Erfassungsmenü wie folgt anzuzeigen:
Abbildung 2-68 Tabelle 2-42 Das Erfassungsmenü
Hinweis
[1]
: Diese Funktion wird im „Durchschnittserfassungsmodus“ verwendet;
Hinweis
[2]
: Diese Funktion wird im „Echtzeit” Abtastmodus verwendet.
Menü
Einstellungen Bemerkungen
Erfassung
Normal
Mittelwert
Peak erfassen
Normaler Erfassungsmodus
Durchschnittserfassungsmod
us
Peak Erfassungsmodus
Mittelwerte
[1]
2 bis 256
Auswahl der Schritte. Ist der
Wert von 2 zur n-ten Potenz.
Einstellen der Mittelwerte von
2 bis 256.
Abtastung
Echtzeit
Äquivalenzzeit
Echtzeit Abtastmodus
Synchronisierter Abtastmodus
Speichertiefe
Langzeit
Normal
Setze Speicher auf 512kpts
oder 1Mpts
Setze Speicher auf 8kpts oder
16kpts
Sinx/x
[2]
An
Aus
Setze Interpolationsmodus
auf sinx/x
Setze Interpolation Modus auf
Linie
