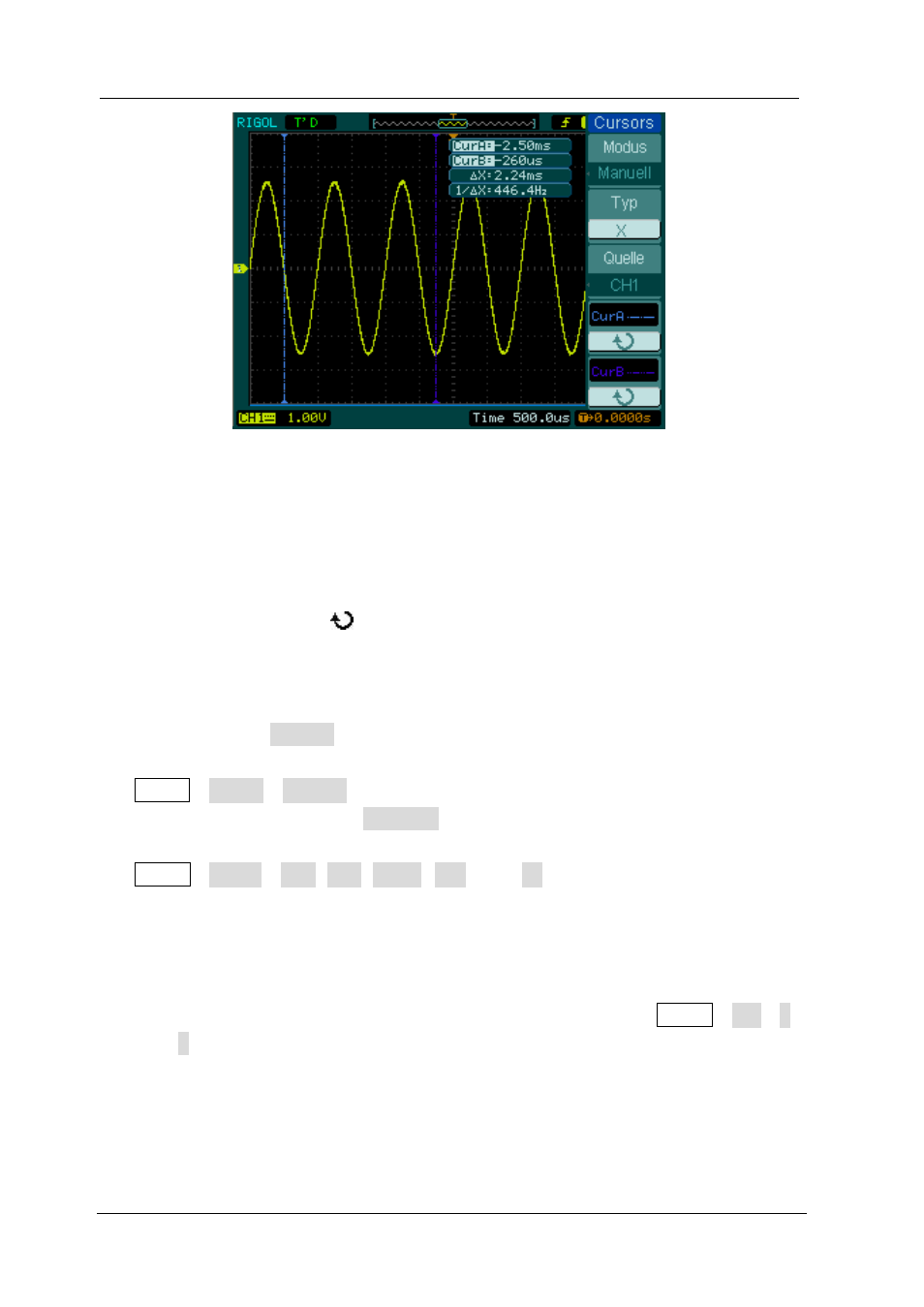

Abbildung 2-135
Manueller Messmodus für Cursormessungen
Ist der Cursor auf Type Y, erscheint ein Paar horizontaler Cursoren -CurA und CurB-
auf dem Bildschirm. Deren Spannungswert kann separat gemessen werden, sowie
die Zeitdifferenz zwischen ihnen. Diese kann mit der Lage des Cursors durch Drehen
des Multifunktionsknopfes ( ) geändert werden.
Um manuelle Cursormessungen auszuführen, folgen Sie bitte folgenden
Schritten:
1. Wählen Sie den Manuell Modus für Cursormessungen mit dem Drücken der
folgenden Softkeys:
Cursor→Modus→Manuell.
2. Wählen Sie den Quellkanal Source für Messungen mit dem Drücken der
folgenden Softkeys:
Cursor→Quelle→CH1, CH2, MATH (FFT) oder LA (DS1000D Serie)
Hinweis: Während der Messungen von MATH als Kanalquelle, werden die Werte
mit „d“ (division) als Maßeinheit angezeigt.
3. Wählen Sie den Cursortyp mit Drücken der Softkeys wie folgt: Cursor→Typ→X
oder Y.
4. Bewegen Sie den Cursor um die Inkremente zwischen den Cursoren einzustellen:
(Einzelheiten in der folgenden Tabelle)
