Benutzerhandbuch für DS1000E, DS1000D Serie
2-40
Impulsbreitentrigger
Impulsbreitentriggermodus: Der Impulstrigger erscheint entsprechend der
Impulsbreite. Abnormale Signale können durch einstellen der
Impulsbreitenkondition gefunden werden.
Drücken Sie Trigger MENU→Modus→Impuls um das Impulsbreitentriggermenü wie
folgt anzuzeigen.

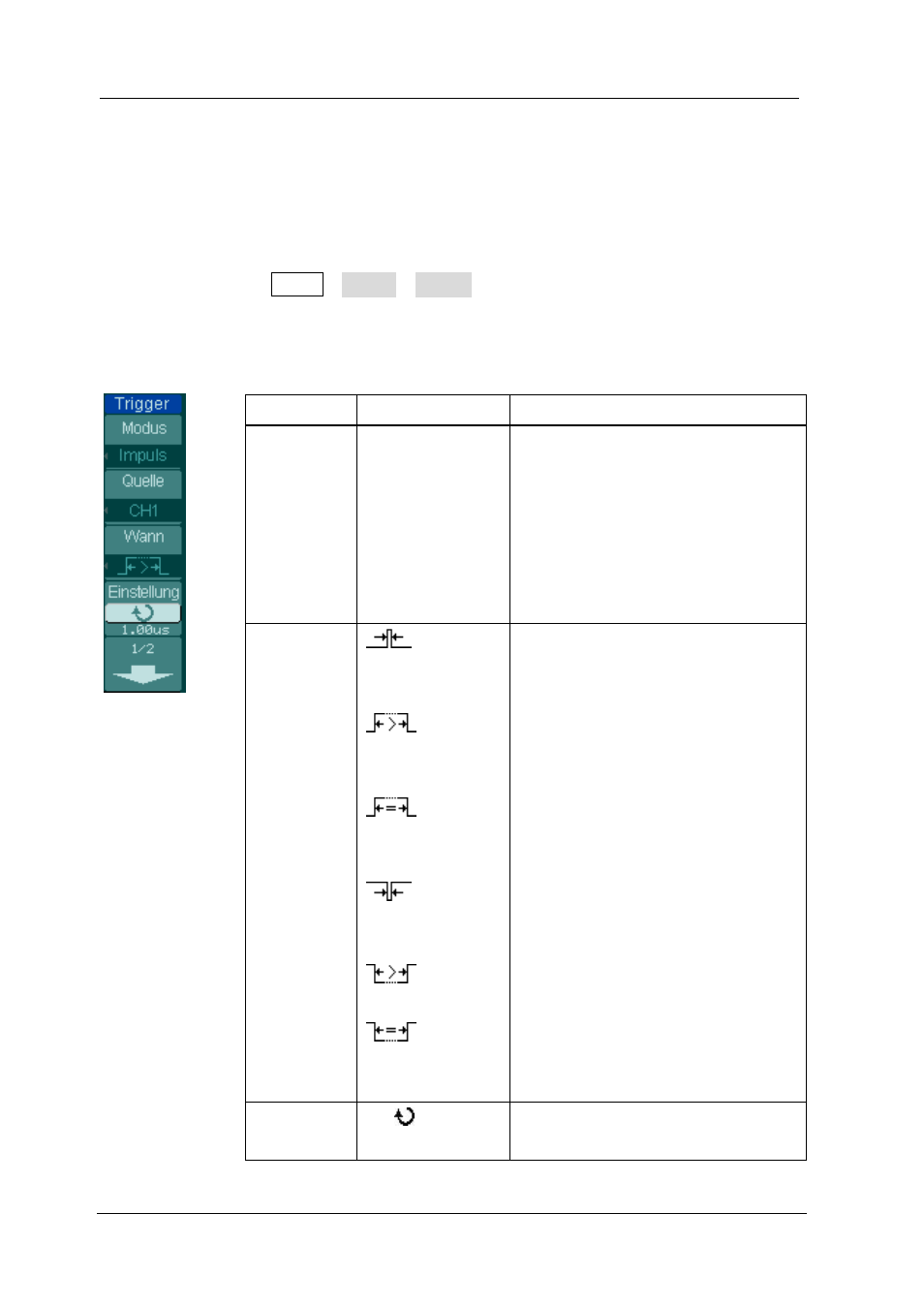

Abbildung 2-43 Tabelle 2-21 Das Pulsweitentriggermenü (Seite 1/2)
Menü Einstellungen Bemerkungen
Quelle
CH1
CH2
EXT
D15-D0
Auswahl CH1 als Trigger Signal
Auswahl CH2 als Trigger Signal
Auswahl EXT TRIG als Trigger
Signal
Auswahl Digitalkanal in D15-D0
als Trigger Quelle (nur DS1000D
Serie)
Wann
( +Impulsbreite
kleiner als)
(+Impulsbreite
größer als)
(+Impulsbreite
gleich wie)
(-Impulsbreite
kleiner als)
(-Impulsb
reite größer als)
(-Impulsbreite
gleich wie)
Auswahl Impulskondition
Einstellung
<Breite>
Erforderliche Impulsbreite setzen
