Benutzerhandbuch für DS1000E, DS1000D Serie
2-83
Pass/Fail-Anschluss
Die Ausgabeschaltung für Pass/Fail Signale ist durch einen Optokoppler galvanisch
vom Oszilloskop getrennt. Deswegen muss die Ausgangsschaltung mit einer
anderen Schaltung verbunden werden um seine Aufgabe zu erfüllen.
Bevor Sie eine externe Schaltung anschließen, sorgen Sie dafür, dass die/der
maximale Spannung/Strom nicht 400V/100mA überschreitet. Die Ausgabeschaltung
hat keine festgelegte Polarität und kann somit willkürlich angeschlossen werden.

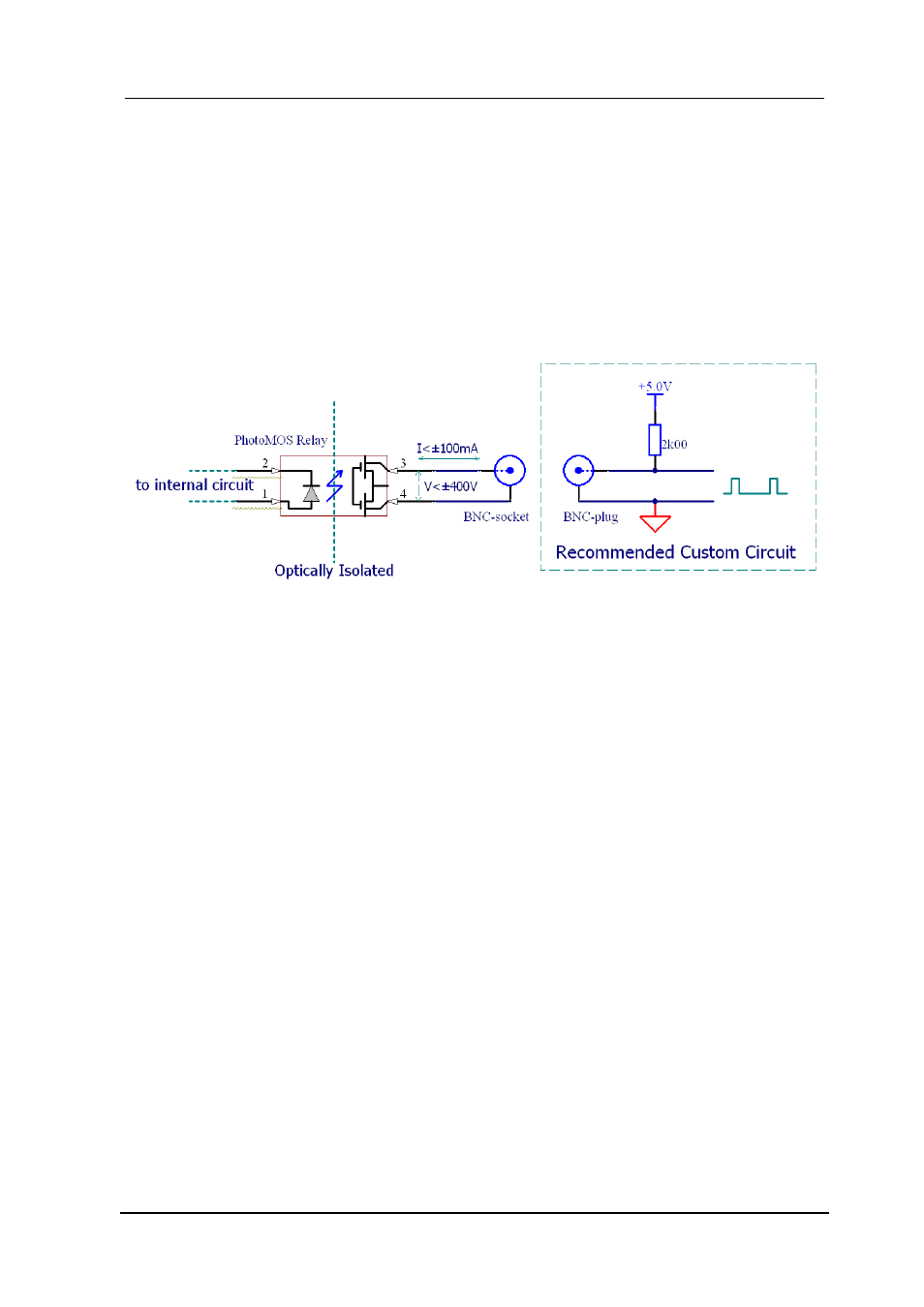

Abbildung 2-100
Schema für Pass/Fail-Ausgabe
