Seite 20
RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
1-8
Funktionsprüfung durchführen
Benutzen Sie diese kurze Funktionsprüfung um festzustellen ob Ihr Gerät
einwandfrei funktioniert.
1. Inbetriebnahme.
Benutzen Sie nur die Netzleitung die für dieses Oszilloskop vorgesehen ist.
Benutzen Sie eine Spannungsquelle die eine Spannung von 100 bis 240
VAC
RMS
mit eine Frequenz von 45Hz bis 440Hz bereit-stellt.
Schalten Sie das Gerät an und warten Sie bis das Anzeigefenster der
Kurvenverläufe am Display erscheint.
Drücken Sie die Storage
Taste, wählen Sie Speicherung im Menü oben aus
und drücken Sie dann den Menüpunkt Hersteller.

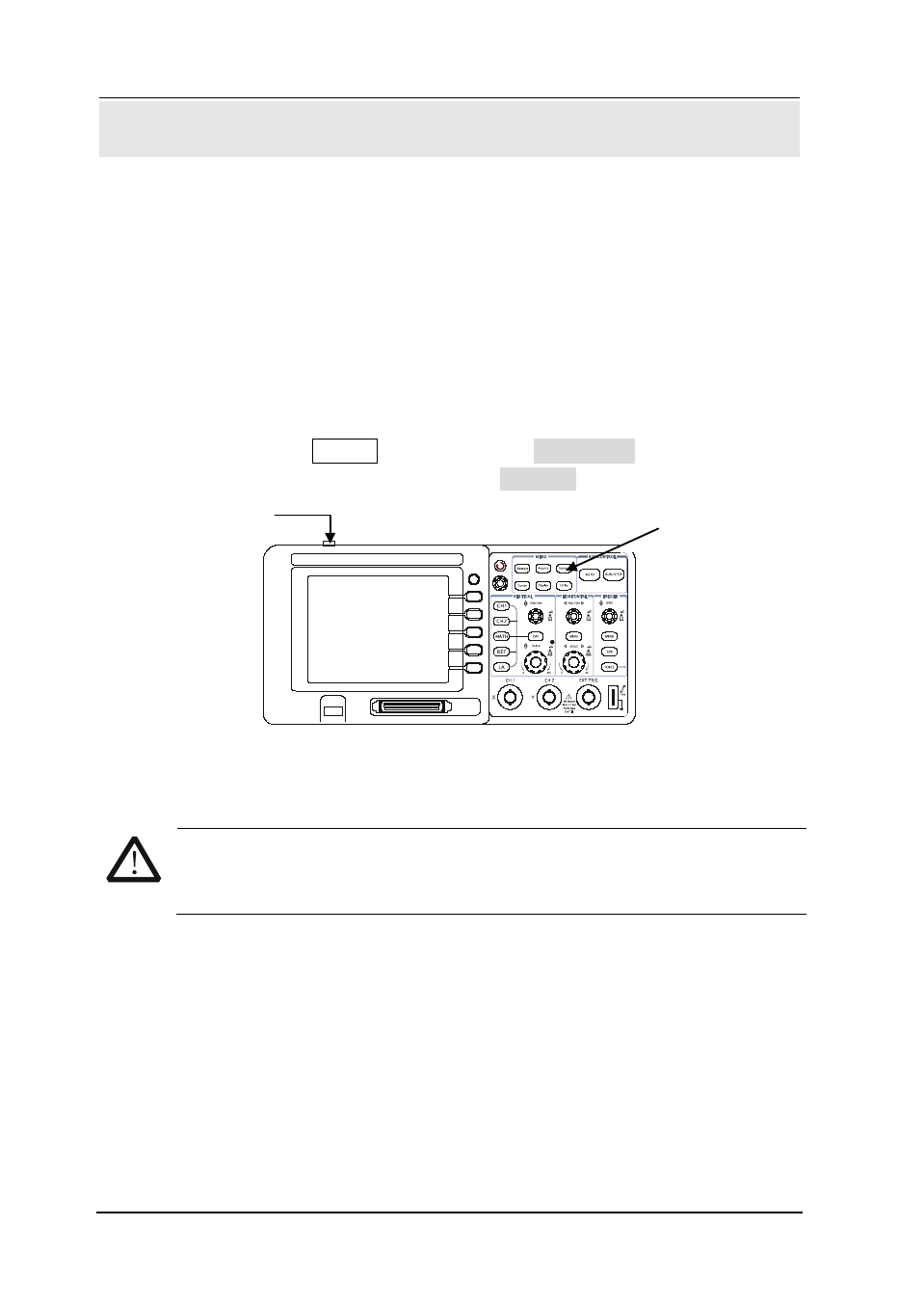

Abbildung 1-9
Schalten Sie das Gerät ein und überprüfen Sie es
WARNUNG
Um die Gefahr eines elektrischen Schlages zu verhindern, vergewissern
Sie sich dass das Oszilloskop richtig geerdet ist.
2. Rechteckspannung mit dem Oszilloskop erfassen
DS1000E Serie: 2 Eingabekanäle + 1 externer Trigger Kanal
DS1000D Serie: 2 Eingabekanäle + 1 externer Trigger Kanal + 16
Digitaleingabekanäle
Führen Sie folgende Schritte aus:
(1) Stellen Sie den Schalter am Tastkopf auf 10X und verbinden Sie diesen dann
mit dem ersten Kanal am Oszilloskop:
Ein-/
Ausschalter
Storage Taste
