Benutzerhandbuch für DS1000E, DS1000D Serie
2-66

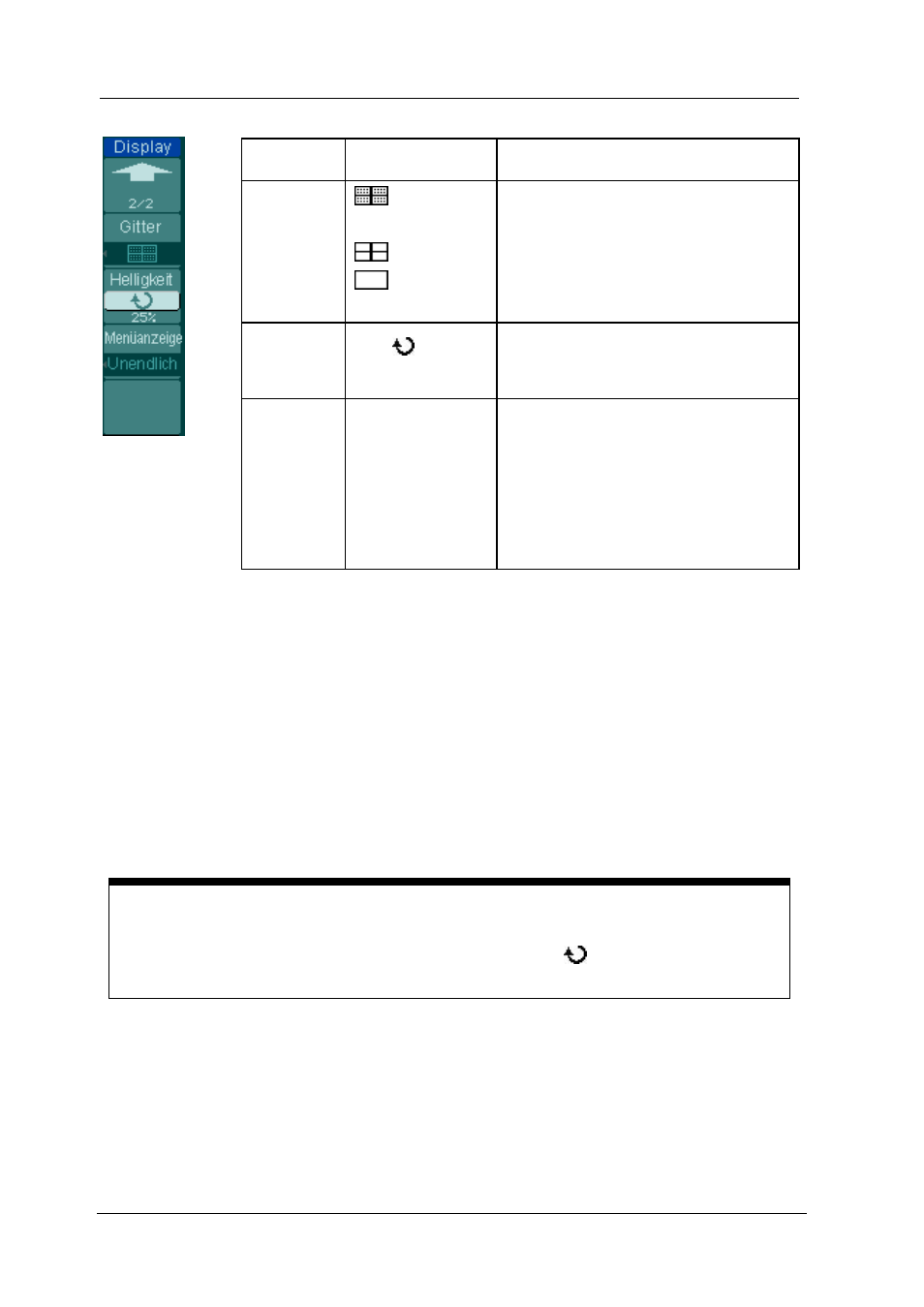

Abbildung 2-75 Tabelle 2-44 Das Anzeigemenü (Seite 2/2)
Eckpunkte:
1. Anzeigetyp: Die Anzeigeeigenschaften beinhalten Vektor- und
Punktdarstellung. Bei Vektordarstellung verbindet das Oszilloskop die Punkte
durch digitale Interpolation unter Einbezug der Linearität und Sin(x)/x. Die
Sin(x)/x Interpolation ist für die Echtzeitabtastung geeignet und ist effektiver bei
einer Zeitbasis von 50ns oder schneller.
2. Wiederholfrequenz: Eine wichtige Betriebseigenschaft von digitalen
Oszilloskopen. Sie gibt die Anzahl der Bildwiederholungen pro Sekunde an und
beeinflusst die Eigenschaft der Signalverläufe.
Menü
Einstellungen Bemerkungen
Gitter
Anzeige von Gitter und
Koordinaten auf dem Bildschirm
Gitter ausschalten
Gitter und Koordinaten
ausschalten
Helligkeit
<
Prozentsatz
>
Wähle Gitterhelligkeit
Menü-
anzeige
1s
2s
5s
10s
20s
Unendlich
Wähle Zeit bevor das Menü
verschwindet. Das Menü wird
nach der eingestellten Zeit
verborgen, wenn der letzte
Tastendruck erfolgte.
Einstellen der Signalverlaufsintensität
Die Standardeinstellung für den Multifunktionsknopf ( ) ist die Anpassung
der Signalintensität.
