Verzögerte Abtastung
Die verzögerte Abtastung ist eine Vergrößerung des Signalanzeigefensters.
Benutzen Sie die verzögerte Abtastung zur Lokalisierung und horizontalen
Expandieren von Teilen des Hauptanzeigefensters um eine detailliertere (höhere
horizontale) Auslösung zu erhalten.
Benutzen Sie die verzögerte Abtastfunktion um Teile zu lokalisieren und horizontal
zu vergrößern um eine detailliertere Analyse (höhere Horizontalauflösung) eines
Signals zu erhalten. Die verzögerte Abtastzeitbasiseinstellung kann nicht kleiner als
die der Hauptzeitbasis eingestellt werden.
Drücken Sie die horizontal MENU→Verzögert→An Taste oder den horizontal
Knopf um Delayed Scan Modus einzuschalten.

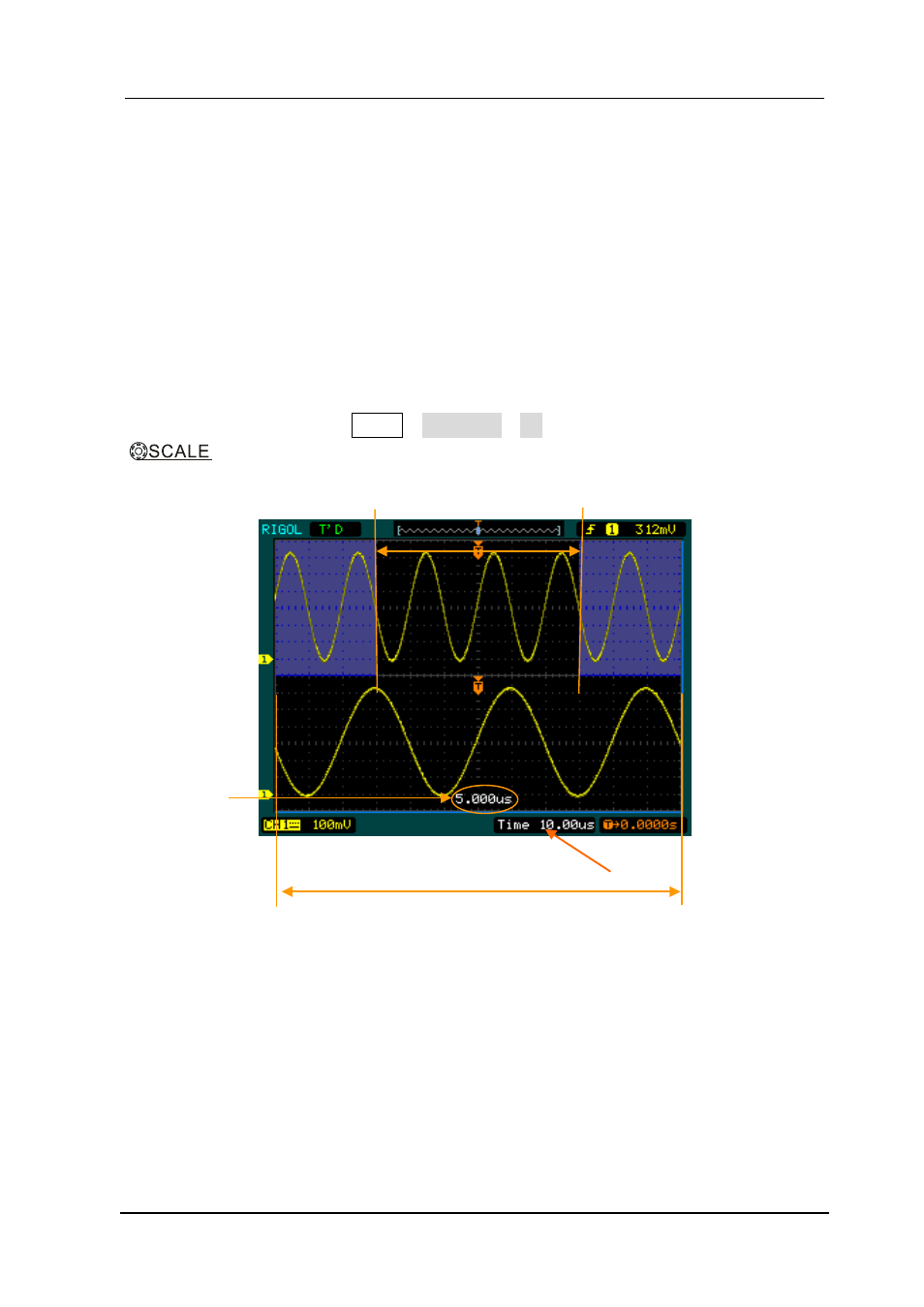

Abbildung 2-39
Delayed Scan Fenster
Der Bildschirm wird in zwei Teile aufgeteilt.
Die obere Hälfte zeigt den Hauptsignalverlauf an, die untere Hälfte zeigt einen
vergrößerten Bereich des Hauptsignalverlaufes an. Dieser Bereich der Hauptanzeige
heißt Delayed Scan Fenster.
Signalverlauf für horizontale Vergrößerung
Horizontale Vergrößerung des
Signalverlaufes
Hauptzeitbasis
Zeitbasis des
verzögerten
Abtastmodus
