X-Y Format
Dieses Format ist nützlich für den Vergleich der Phasenbeziehung von zwei Punkten.
Kanal 1 in der Horizontalachse (X) und Kanal 2 in der Vertikalachse (Y). Das
Oszilloskop erfasst ohne Triggerung, Daten werden als Punkte dargestellt.
Drücken Sie die horizontal MENU→Zeitbasis→X-Y Taste um in den X-Y Modus zu
gelangen.

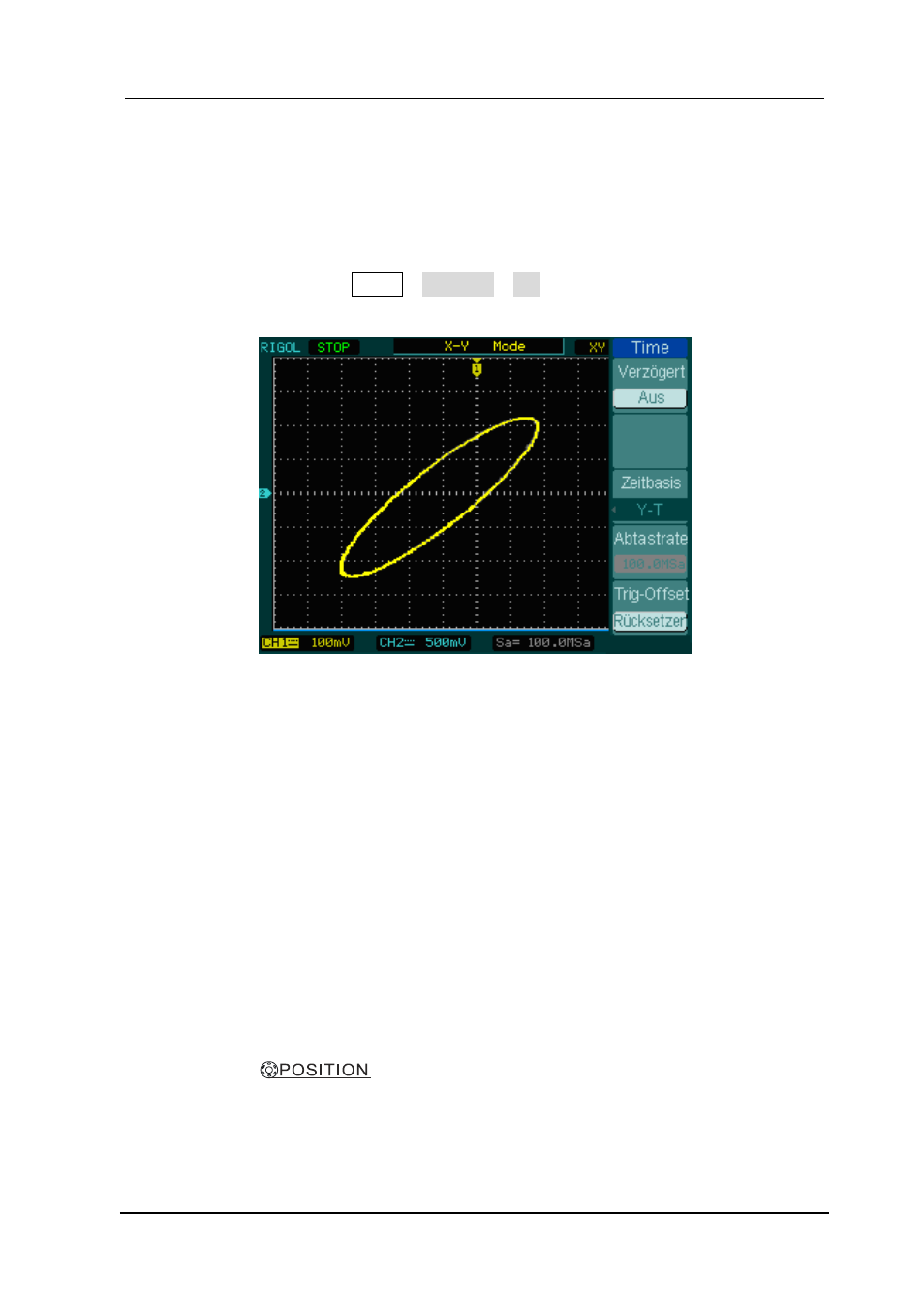

Abbildung 2-40
X-Y Anzeigeformat
Hinweis: Im Y-T Format, sind alle Abtastraten vorhanden. Aber im X-Y Format, sind
100 MSa/s nicht verfügbar. Häufig hilft es die Abtastrate zu verringern um ein Signal
besser darzustellen.
Folgende Modi funktionieren nicht im X-Y Format.
LA Funktion (DS1000D Serie)
Automatische Messungen
Cursor Messungen
REF und MATH Operationen
Verzögerter Abtastmodus
Vektor Anzeigemodus
Horizontal
Knopf
Trigger Einstellungen
