Benutzerhandbuch für DS1000E, DS1000D Serie
2-12
1. Benutzen der „Schnellen Fourier-Transformation“
Die FFT (Schnelle Fourier Transform) konvertiert ein Zeitsignal mathematisch in
seine Frequenzanteile. Die Horizontalachse stellt die Frequenz dar und die
Vertikalachse die Amplitude dBVrms oder Vrms.
Die FFT Funktion ist nicht nur hilfreich um Rauschen und Verzerrungen in analogen
Signalverläufen hervorgerufen durch nichtlineare Verstärker zu finden, sondern
auch zum Einstellen des analogen Filters.
FFT-Signale sind hilfreich für die folgenden Anwendungen:
 zum Finden von harmonischen Inhalten und Verzerrungen in Systemen
 bei der Charakterisierung von Rauschen in DC- Stromquellen
 Analyse von Vibrationen
Drücken Sie MATH→Anwenden→FFT, um das FFT Menü anzuzeigen.

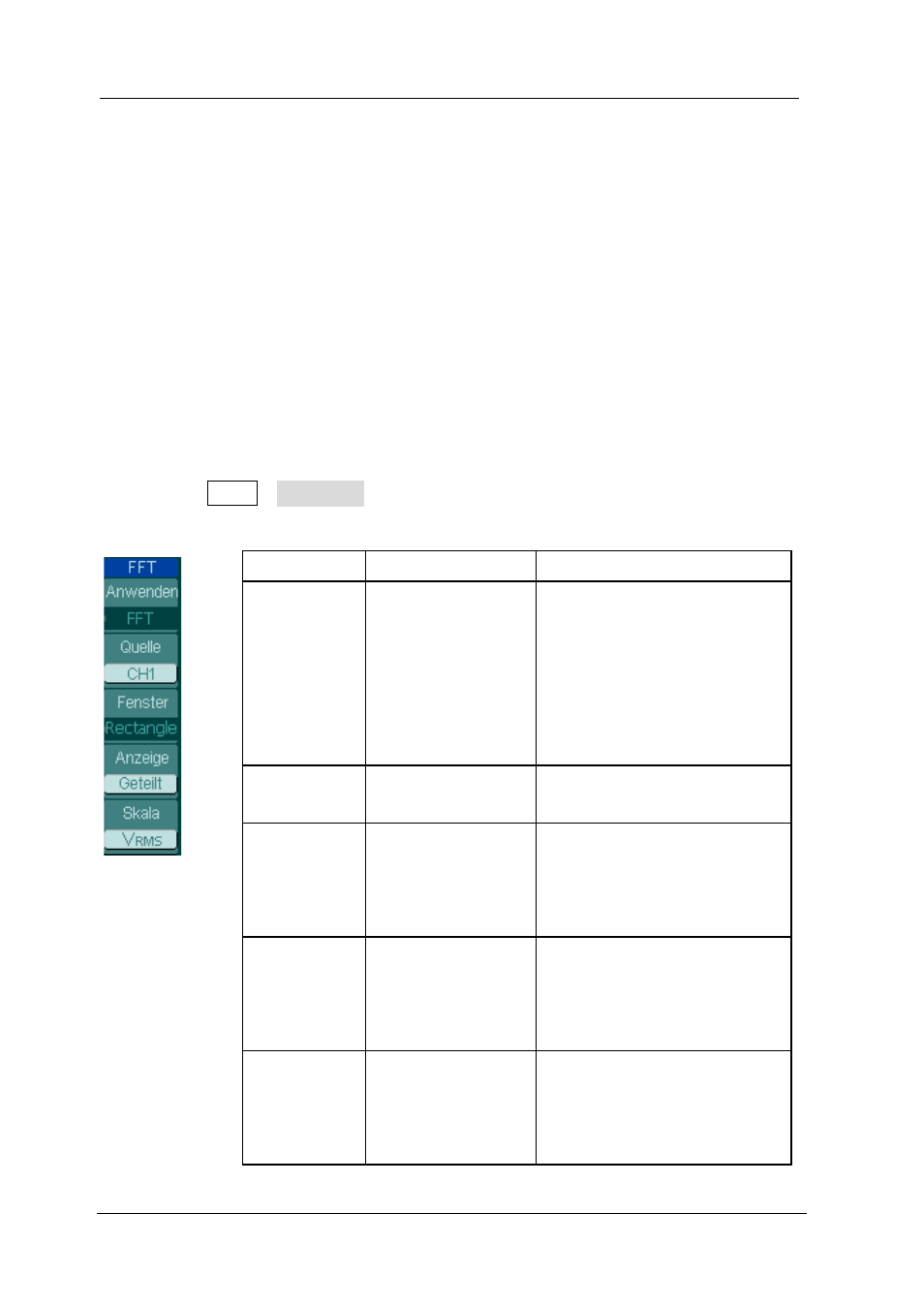

Abbildung 2-17 Table 2-6 Das FFT Menü
Menü Einstellungen Bemerkungen
Anwenden
A+B
A-B
A x B
FFT
Addieren von Quelle A und
Quelle B
Subtrahieren von Quelle B
von Quelle A.
Multiplizieren von Quelle A
mit Quelle B.
„Schnelle
Fourier-Transformation“.
Quelle
CH1
CH2 Definiere Kanal 1 oder Kanal
2 als FFT Quelle.
Fenster
Rectangle
Hanning
Hamming
Blackman
Wählt Fenster für FFT.
Anzeige
Geteilt
Vollbild Zeigt FFT Signal auf halben
Bildschirm.
Zeit FFT Funktion auf
ganzen Bildschirm.
Skale
Vrms
dBVrms
Setzt “Vrms ” als
Vertikaleinheit
Setzt “dBVrms ” als
Vertikaleinheit
