Manuell Modus
Drücken Sie Cursor→Modus→Manuell um das Manuell Modus-Menü anzuzeigen.

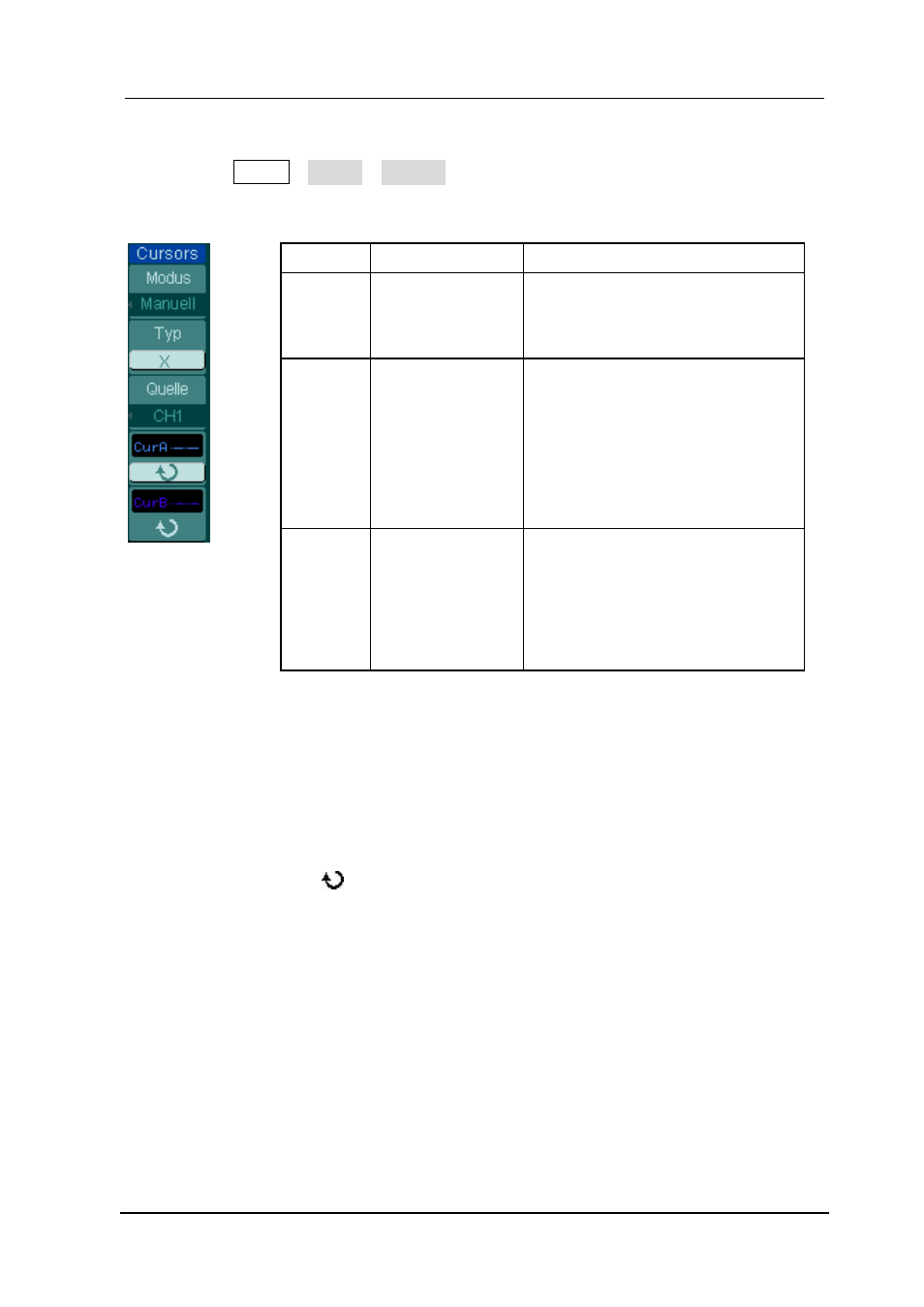

Abbildung 2-134 Tabelle2-85 Das Manuellmodusmenü
Menü
Einstellungen Bemerkungen
Modus
Manuell
Einstellen des Cursor für
manuelle X/Y
Parametermessung
Typ
X
Y
Wird als vertikale Linie für die
Messung horizontaler
Parameter angezeigt
Wird als horizontale Linie für
die Messung vertikaler
Parameter angezeigt
Quelle
CH1
CH2
MATH
LA
Wählen Sie die
Messsignalquelle (LA nur für
DS1000D Serie)
In diesem Modus misst das Oszilloskop die Y oder X Koordinaten der Cursoren, und
die Inkremente zwischen den beiden Cursoren.
Ist der Cursor auf Type X gestellt, erscheint ein Paar vertikaler Cursoren, CurA und
CurB, auf dem Bildschirm. Deren Zeitwert kann separat gemessen werden, sowie die
Zeitdifferenz zwischen ihnen. Diese kann mit der Lage des Cursors durch Drehen des
Multifunktionsknopfes ( ) geändert werden.
