Benutzerhandbuch für DS1000E, DS1000D Serie
3-7
Messen der Amplitude der ersten Spannungsspitze eines Sinc.
Bitte folgen Sie diesen Schritten:
1. Drücken Sie die Cursor Taste um das Cursormenü zu öffnen.
2. Drücken Sie Modus um den manuellen Modus einzuschalten.
3. Drücken Sie Typ um Y auszuwählen.
4. Drehen Sie den Multifunktionsknopf ( ) um den Cursor A auf der ersten Spitze
des Signalverlaufes zu platzieren.
5. Drehen Sie den Multifunktionsknopf ( ) um den Cursor B auf der ersten Spitze
des Signalverlaufs zu platzieren.
Beobachten Sie folgende Messungen im Cursormenü: (Siehe Abbildung 3-5)
Spannungsdelta (Spitze-Tal Spannung des Signalverlaufes)
Spannung für Cursor A
Spannung für Cursor B

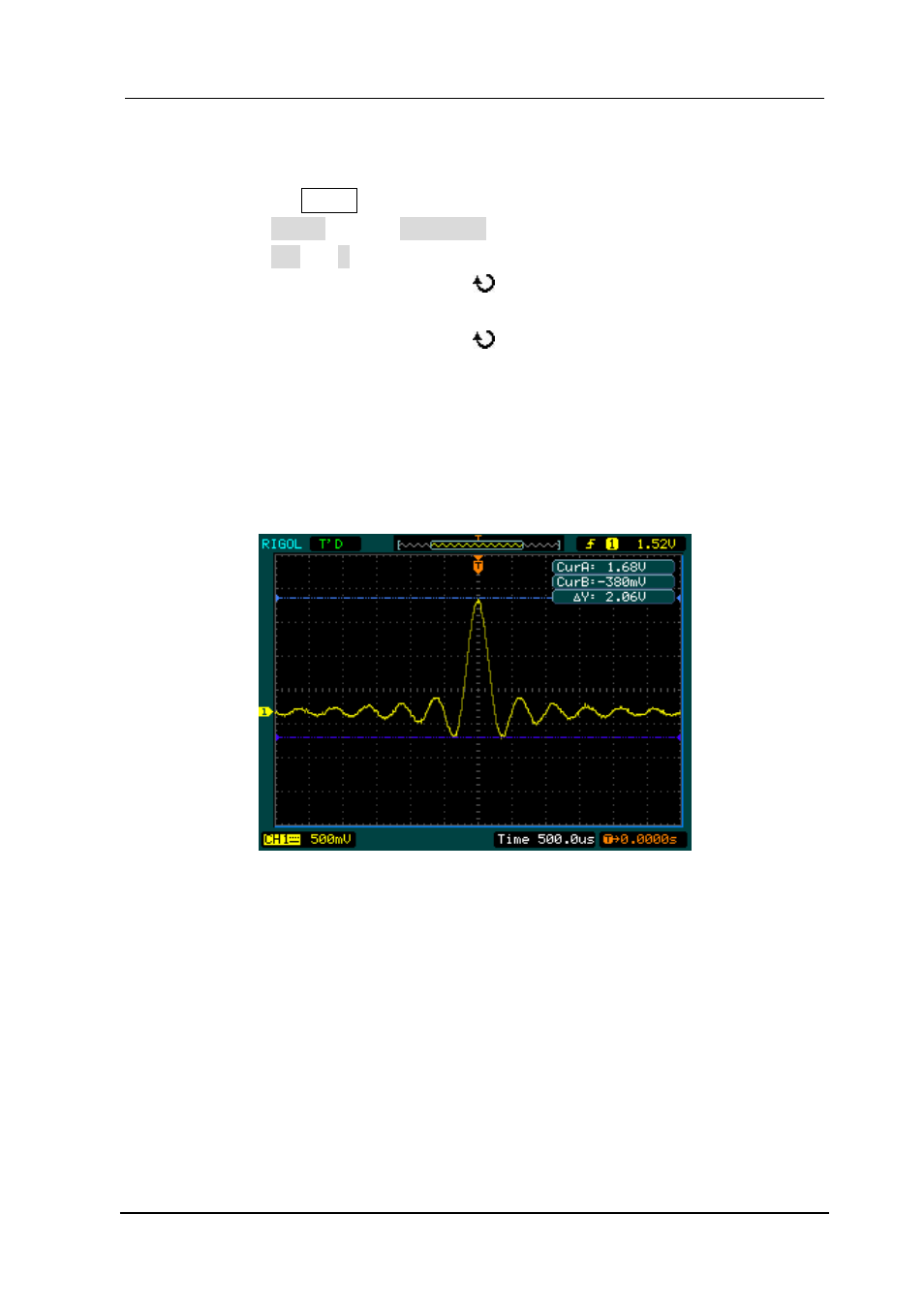

Abbildung 3-5
Signalanzeige
