Verbinden Sie die Leitung des Tastkopfes mit der BNC Buchse an der
Frontplatte mit der Bezeichnung CH1.
Durch drücken und drehen des BNC Steckers im Uhrzeigersinn, wird die
Messleitung am Oszilloskop angeschlossen.
Verbinden Sie die Tastkopfspitze mit der Rechteckspannung und die
Masseklemme mit dem Masseanschluss am Oszilloskop.

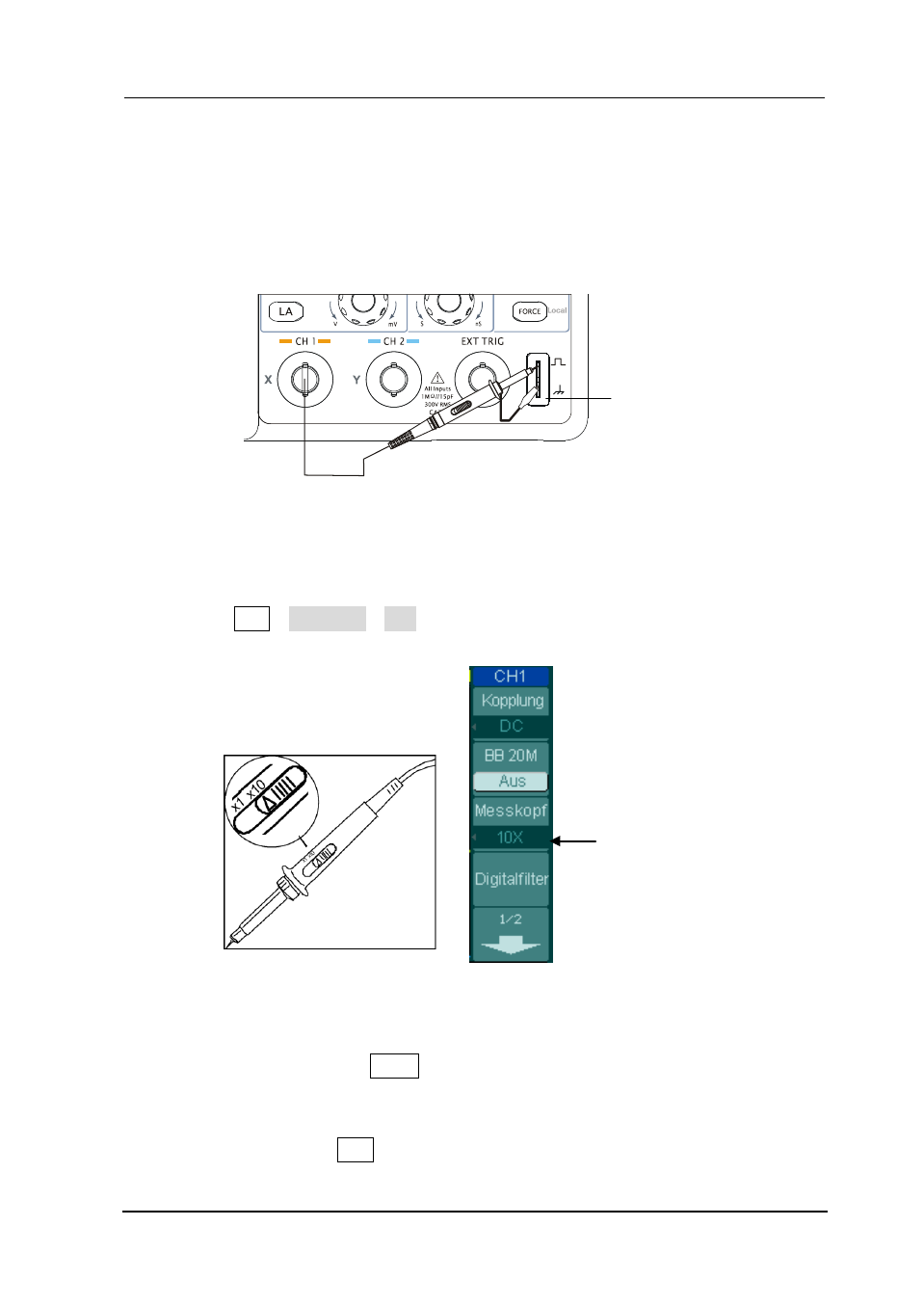

Abbildung 1-10
Verbinden eines Tastkopfes
(2) Einstellen der Tastkopfdämpfung auf 10X. Gehen Sie wie folgt vor, drücken
Sie CH1→Messkopf→10X.
Abbildung 1-11 Abbildung 1-12
Dämpfung am Tastkopf festlegen Dämpfung im Menü festlegen
(3) Drücken Sie auf die AUTO Taste. In ein paar Sekunden wird eine
Rechteckspannung am Display angezeigt.
(4) Drücken Sie die CH1 Taste wiederholt, wird Kanal 1 ausgeschalten.
Rechteckspannungs
Tastkopfdämpfung
