9469275990 Rev C 97
Klemmen und Steckverbinder
Alle Klemmen und Steckverbindungen des DGC-2020ES befinden sich auf der rückseitigen Schalttafel.
Die Anschlüsse des DGC-2020ES bestehen aus Mini-B USB Steckbuchsen und Steckverbindern mit
Federklemmen.

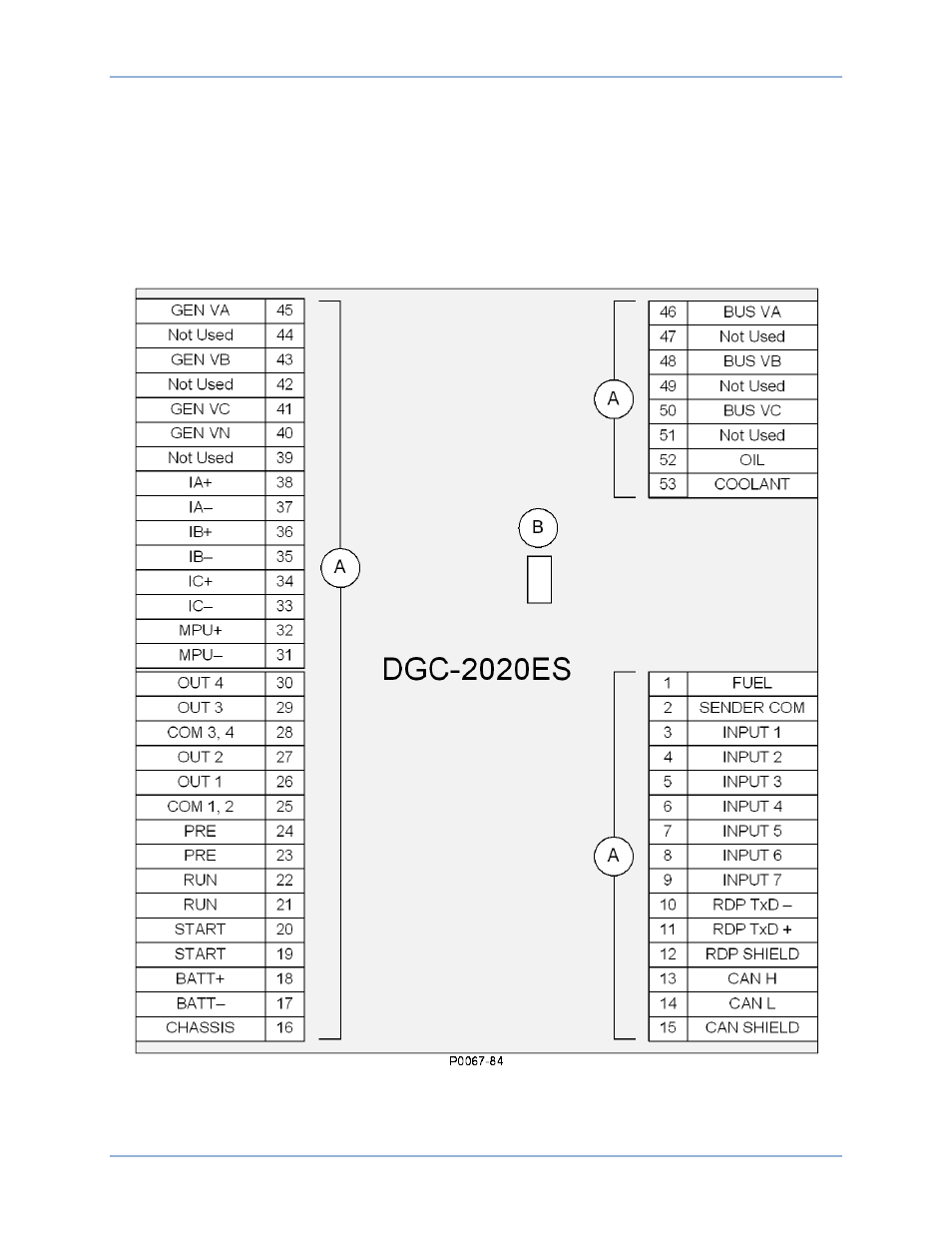

Abbildung 48 zeigt die Anschlüsse auf der rückseitigen Schalttafel. Buchstaben als Positionsanzeiger in
der Abbildung beziehen sich auf die Beschreibungen zu den Klemmenblöcken und Steckverbindern in
Tabelle 8.
Abbildung 48. Rückseitige Schalttafel
DGC-2020ES Klemmen und Steckverbinder
