9469275990 Rev C 61
Einstellungen, die mit den Nennwerten der Maschine in Zusammenhang stehen, können entweder als
natürliche Spannungseinheiten oder als Per-Unit Werte eingegeben werden. Wenn eine natürliche Einheit
bearbeitet wird, berechnet BESTCOMSPlus automatisch den Per-Unit Wert auf der Basis der Einstellung
für die natürliche Einheit und der damit verbundenen Nenndatenparameter (im Fenster Systemparameter,
Nenndaten). Wenn ein Per-Unit Wert bearbeitet wird, berechnet BESTCOMSPlus automatisch den
natürlichen Wert auf der Basis der Per-Unit Einstellung und der zugehörigen Nenndatenparameter.
Sind alle Per-Unit Werte zugeordnet und die Nenndatenparameter werden geändert, berechnet
BESTCOMSPlus automatisch alle Einstellungen für natürliche Einheiten mit den veränderten
Nenndatenparametern neu.
Die folgenden Einstellungen haben natürliche Einheiten von Sekundärspannung, und die damit
verknüpften Nenndaten sind die Nenn-Sekundärspannung (im Fenster Systemparameter, Nenndaten).
•
Überspannung 59 Dreiphasen-Abgriff
•
Überspannung 59 Einhasen-Abgriff
Das Fenster Überspannung finden Sie im Einstellungs-Explorer von BESTCOMSPlus unter der Kategorie
Generatorschutz, Spannung. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu
EINSTELLUNGEN > GENERATORSCHUTZ > 59 ÜBERSPANNUNG. Das Überspannungsfenster von
BESTCOMSPlus wird in Abbildung 22 gezeigt.

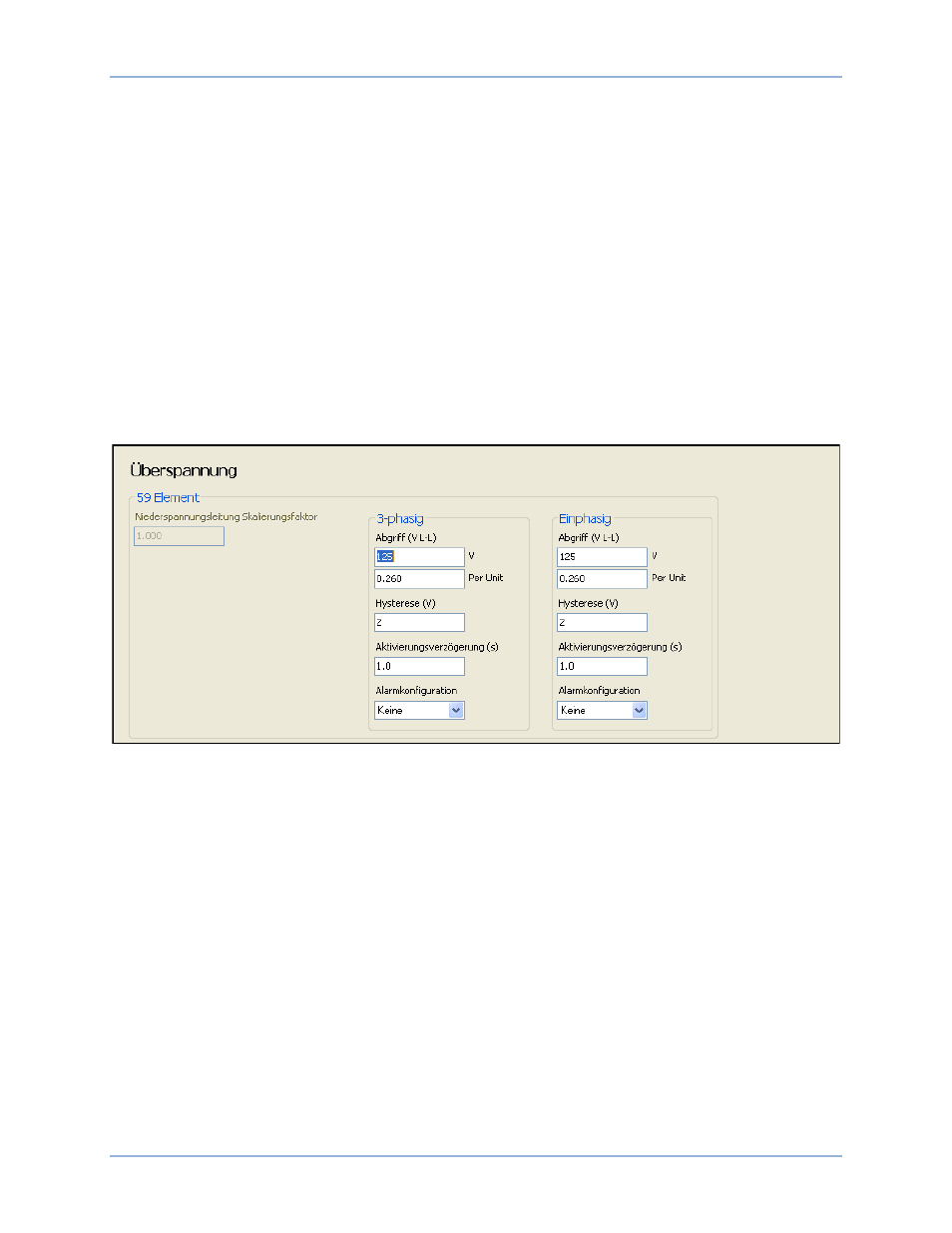

Abbildung 22. Fenster Einstellungs-Explorer, Generatorschutz, Spannung, Überspannung (59)
Phasenungleichgewicht (47)
DGC-2020ES Controller sind in der Lage, gegen Spannungsungleichgewichte zwischen jeder der drei
Phasen zu schützen. Die eingegebene Abgriffeinstellung basiert auf der Sekundärseite des
Leistungstrafos. Ein Phasenungleichgewichtszustand wird gemeldet, wenn der Unterschied zwischen
irgendwelchen der drei Phasen der Generatorspannung für den Wert der Einstellung für die 47
Aktivierungsverzögerung über die Einstellung des 47 Abgriffs ansteigt. Der Benutzer kann einstellen, ob
eine Phasenungleichgewichtsmeldung einen Voralarm (Warnung) oder einen Alarm (Abschaltung)
auslöst. Eine Phasenungleichgewichtsmeldung kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Die Hystereseeinstellung funktioniert als ein Phasenungleichgewichtsabfall, indem sie schnelles
Umschalten des Abgriffausgangs verhindert.
Ein Skalierungsfaktor für niedrige Leitungsspannung wird verwendet, um automatisch die Einstellungen
für den Phasenungleichgewichtsabgriff in Anwendungen anzupassen, die mehr als eine Art von Genset
Verbindungen verwenden. Die Einstellung für den Skalierungsfaktor wird verwendet, wenn der DGC-
2020ES einen Kontaktschluss an einem Kontakteingang erkennt, der für eine Übersteuerung bei
niedriger Leitungsspannung programmiert wurde. Dies löst eine Skalierung der Schutzeinstellungen aus.
Der Wert der Skalierungsfaktoreinstellungen dient als Multiplikator für die Abgriffeinstellungen. Empfängt
DGC-2020ES Generatorschutz
