141
Name
Beschreibung
Symbol

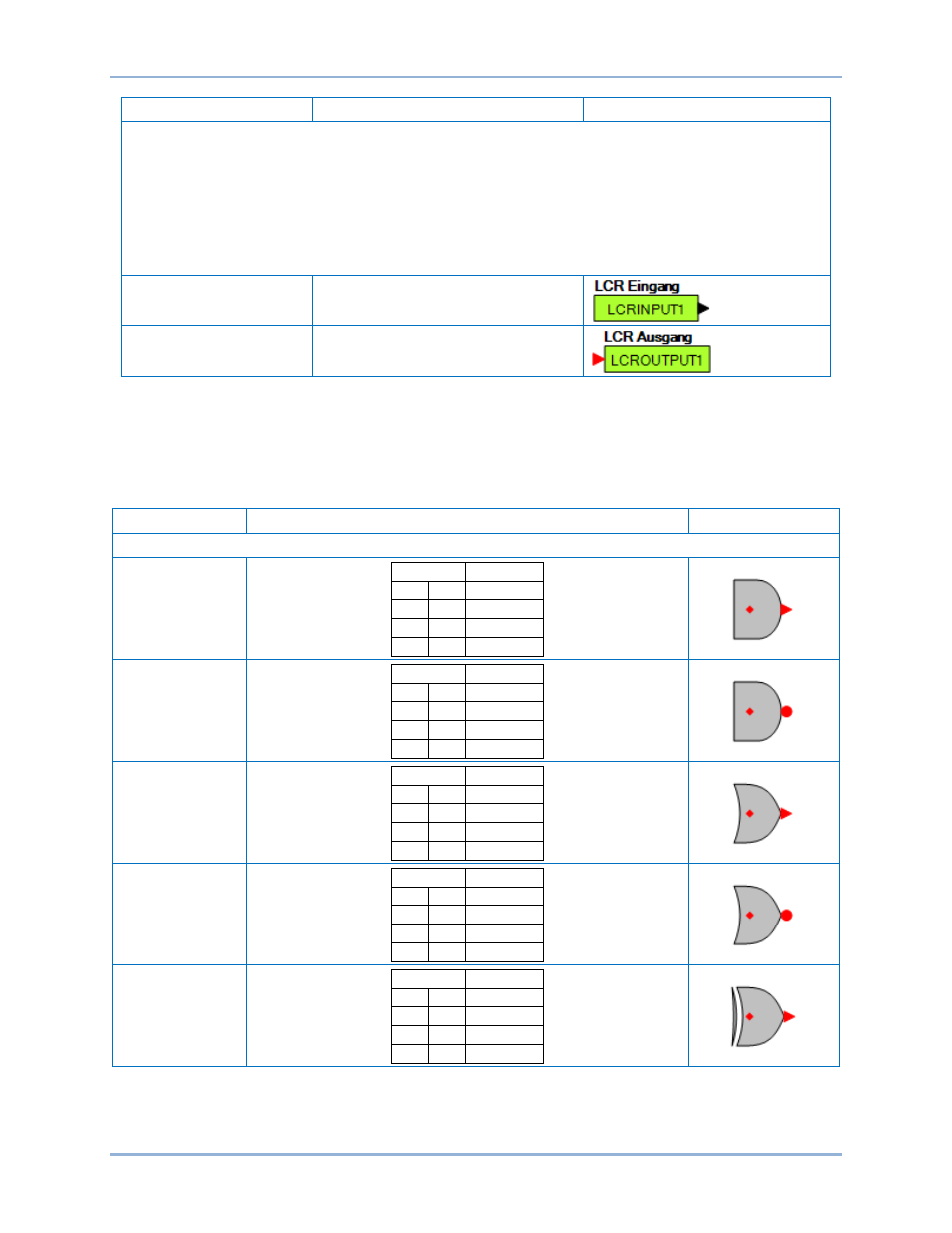

Die Logiksteuerrelais (LCR) bestehen aus LCR Ausgängen und LCR Eingängen. Der Ausgang kann dazu
verwendet werden, das "Ausgang" -Ende eines Logiknetzes abzuschließen und dann den entsprechenden
Eingang als Eingang zu einer Logikstruktur an einer anderen Stelle des Logikschemas zu verwenden. Wenn
ein bestimmter LCR Ausgang wahr ist, ist auch der entsprechende LCR Eingang wahr. In anderen Worten,
wenn LCR Ausgang N (N ist eine Zahl zwischen 1 und 16) wahr wird, dann ist LCR Eingang N auch wahr.
Wenn Sie den Fehler "zu viele Logikebenen" beim Aufbau eines Logiknetzwerkes erhalten, können LCR
Ausgänge und Eingänge als Lösung für dieses Problem verwendet werden. Platzieren Sie einen LCR Ausgang
an das Ende eines Teils des logischen Netzwerkes und verwenden Sie dann den entsprechenden LCR
Eingang, um weitere Logik aufzubauen - was vorher nicht möglich war.
Eingänge
Eingang 1-16
Siehe oben stehende Beschreibung.
Ausgänge
Ausgang 1-16
Siehe oben stehende Beschreibung.
Komponenten
Diese Gruppe beinhaltet logische Gatter, Abgriff- und Abfall-Zeitgeber, Verriegelungen und
Kommentarblöcke. Tabelle 24 listet die Namen und Beschreibungen der Objekte in der Komponenten
Gruppe auf.
Tabelle 24. Komponentengruppe, Namen und Beschreibungen
Name
Beschreibung
Symbol
Logische Gatter
AND
Eingang Ausgang
0
0
0
0
1
0
1
0
0
1
1
1
NAND
Eingang Ausgang
0
0
1
0
1
1
1
0
1
1
1
0
OR
Eingang Ausgang
0
0
0
0
1
1
1
0
1
1
1
1
NOR
Eingang Ausgang
0
0
1
0
1
0
1
0
0
1
1
0
XOR
Eingang Ausgang
0
0
0
0
1
1
1
0
1
1
1
0
