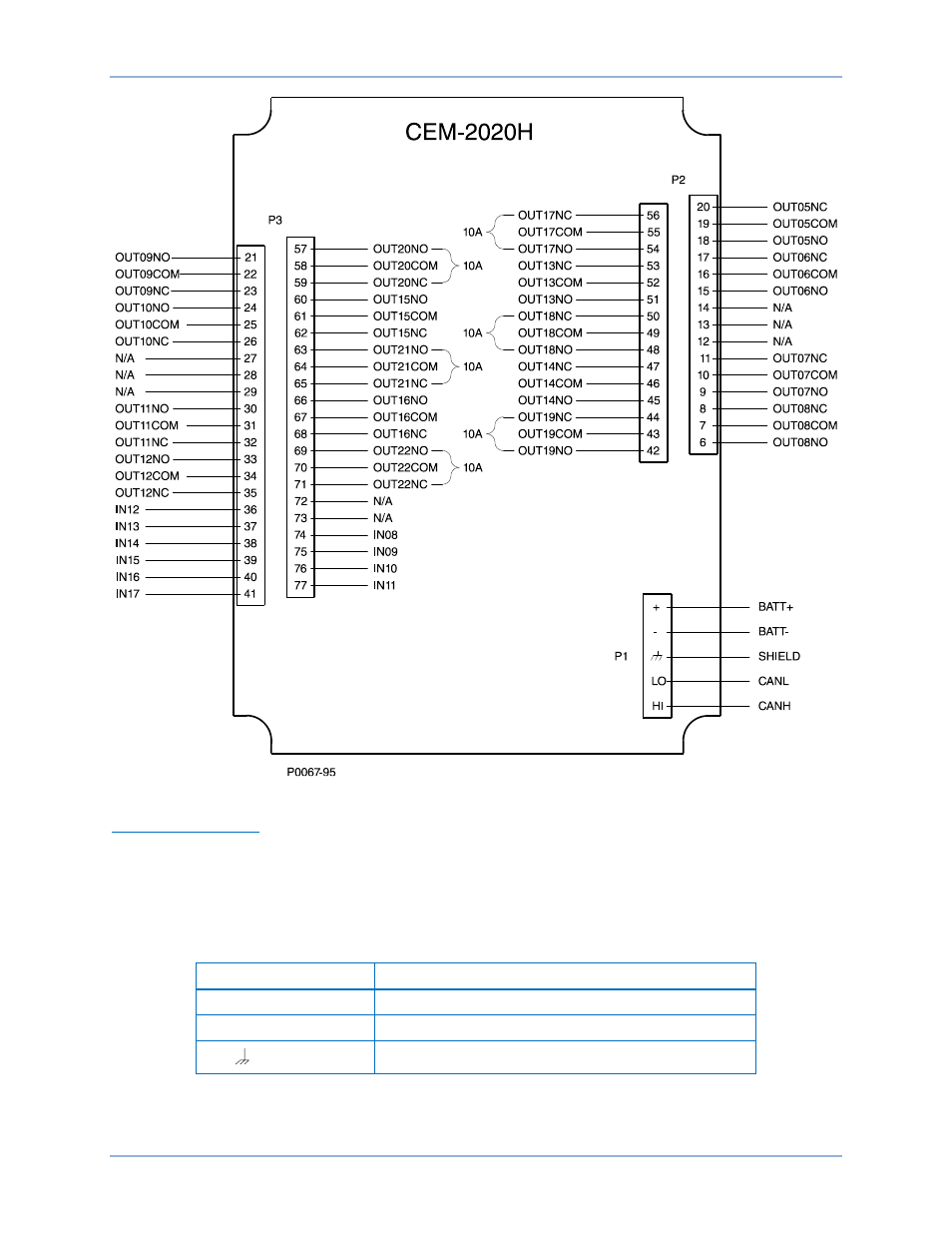

Abbildung 91. CEM-2020H Kontakteingangs- und Kontaktausgangsanschlüsse
CANBus Schnittstelle
Diese Anschlüsse ermöglichen die Kommunikation mittels des SAE J1939 Protokolls und bieten
Hochgeschwindigkeitskommunikation zwischen dem Kontakterweiterungsmodul und dem DGC-2020ES.
Die Verbindungen zwischen dem CEM-2020 und dem DECS-2020 sollten mit abgeschirmten Twisted-
Pair Kabeln hergestellt werden. Die Anschlüsse der CANbus Schnittstelle werden in Tabelle 33
aufgelistet. Siehe Abbildung 92 und Abbildung 93.
Tabelle 33. Anschlüsse der CANbus Schnittstelle
Klemme
Beschreibung
P1- HI (CAN H)
CAN High Anschluss (gelber Draht)
P1- LO (CAN L)
CAN Low Anschluss (grüner Draht)
P1-
(SHIELD)
CAN Drain Anschluss
DGC-2020ES
CEM-2020
