Öldruck
Abbildung 9 zeigt das Fenster Öldruck, das Sie in BESTCOMSPlus
®
im Einstellungs-Explorer unter der
Kategorie Programmierbare Sender finden. Führen Sie folgende Prozedur aus, um den Öldrucksender zu
konfigurieren:
1.
Der Öldrucksender kann durch Auswahl eines der Sendertypen konfiguriert werden, die als Teil der
BESTCOMSPlus® Senderbibliothek bereitgestellt werden. Klicken Sie auf Öl-Einstellungsdatei laden
und wählen Sie den entsprechenden Sender.
2.
Wenn keine Datei zu dem verwendeten Sender passt, können die einzelnen Punkte, die die
Widerstandspunkte einem Öldruck zuordnen, verändert werden, indem die Zahlenwerte in der
Tabelle eingetragen werden oder die Punkte im Diagramm zur entsprechenden Kennlinie gezogen
werden. Informationen zu Sendereigenschaften sollten vom Hersteller des Senders bezogen werden.
3.
Wählen Sie Positive oder Negative Sendersteigung entsprechend der Anforderung für die
gewünschte Senderkurve.
4.
Klicken Sie Öldaten Speichern, um die Daten in der aktuellen Einstellungsdatei zu sichern.
5.
Wenn Sie neu eingegebene Senderdaten als Senderbibliotheksdatei speichern wollen, klicken Sie Öl
Einstellungsdatei erstellen und geben Sie einen Dateinamen und einen Speicherort für die Datei ein.
6.
Klicken Sie die Schaltfläche Einstellungen senden in BESTCOMSPlus®, um die Sendereinstellungen
an den DGC-2020ES zu übertragen.

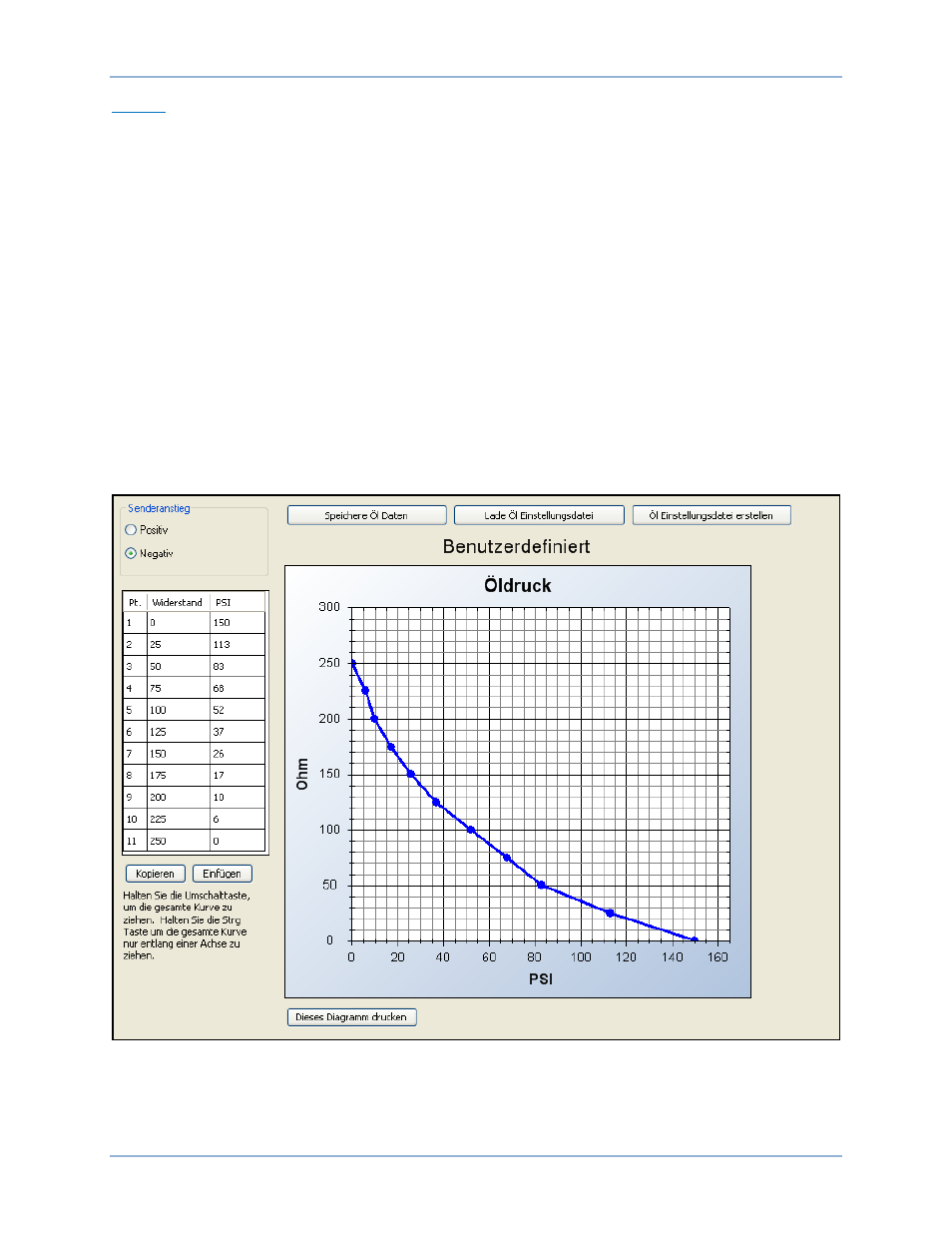

Abbildung 9. Fenster Einstellungs-Explorer, Programmierbare Sender, Öldruck
