der DGC-2020ES beispielsweise einen Skalierungsfaktor-Kontakteingang und die Einstellung für den
Skalierungsfaktor steht auf 2,000, so wird die Einstellung für den Abgriff verdoppelt (2,000
× Abgriff).
Das Element ist deaktiviert, wenn die Alarmkonfiguration auf "kein" steht. Der Elementstatus steht der
programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur Status" ausgewählt wurde.
Einstellungen, die mit den Nennwerten der Maschine in Zusammenhang stehen, können entweder als
natürliche Spannungseinheiten oder als Per-Unit Werte eingegeben werden. Wenn eine natürliche Einheit
bearbeitet wird, berechnet BESTCOMSPlus automatisch den Per-Unit Wert auf der Basis der Einstellung
für die natürliche Einheit und der damit verbundenen Nenndatenparameter (im Fenster Systemparameter,
Nenndaten). Wenn ein Per-Unit Wert bearbeitet wird, berechnet BESTCOMSPlus automatisch den
natürlichen Wert auf der Basis der Per-Unit Einstellung und der zugehörigen Nenndatenparameter.
Sind alle Per-Unit Werte zugeordnet, und die Nenndatenparameter werden geändert, berechnet
BESTCOMSPlus automatisch alle Einstellungen für natürliche Einheiten mit den veränderten
Nenndatenparametern neu.
Die folgende Einstellung hat natürliche Einheiten von Sekundärspannung, und die damit verknüpften
Nenndaten sind die Nenn-Sekundärspannung (im Fenster Systemparameter, Nenndaten).
•
Phasenungleichgewicht 47 Abgriff
Das Fenster Phasenungleichgewicht finden Sie im Einstellungs-Explorer von BESTCOMSPlus unter der
Kategorie Generatorschutz, Spannung. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu
EINSTELLUNGEN > GENERATORSCHUTZ > 47 PHASENUNGLEICHGEWICHT. Das Fenster
Phasenungleichgewicht von BESTCOMSPlus wird in Abbildung 23 gezeigt.

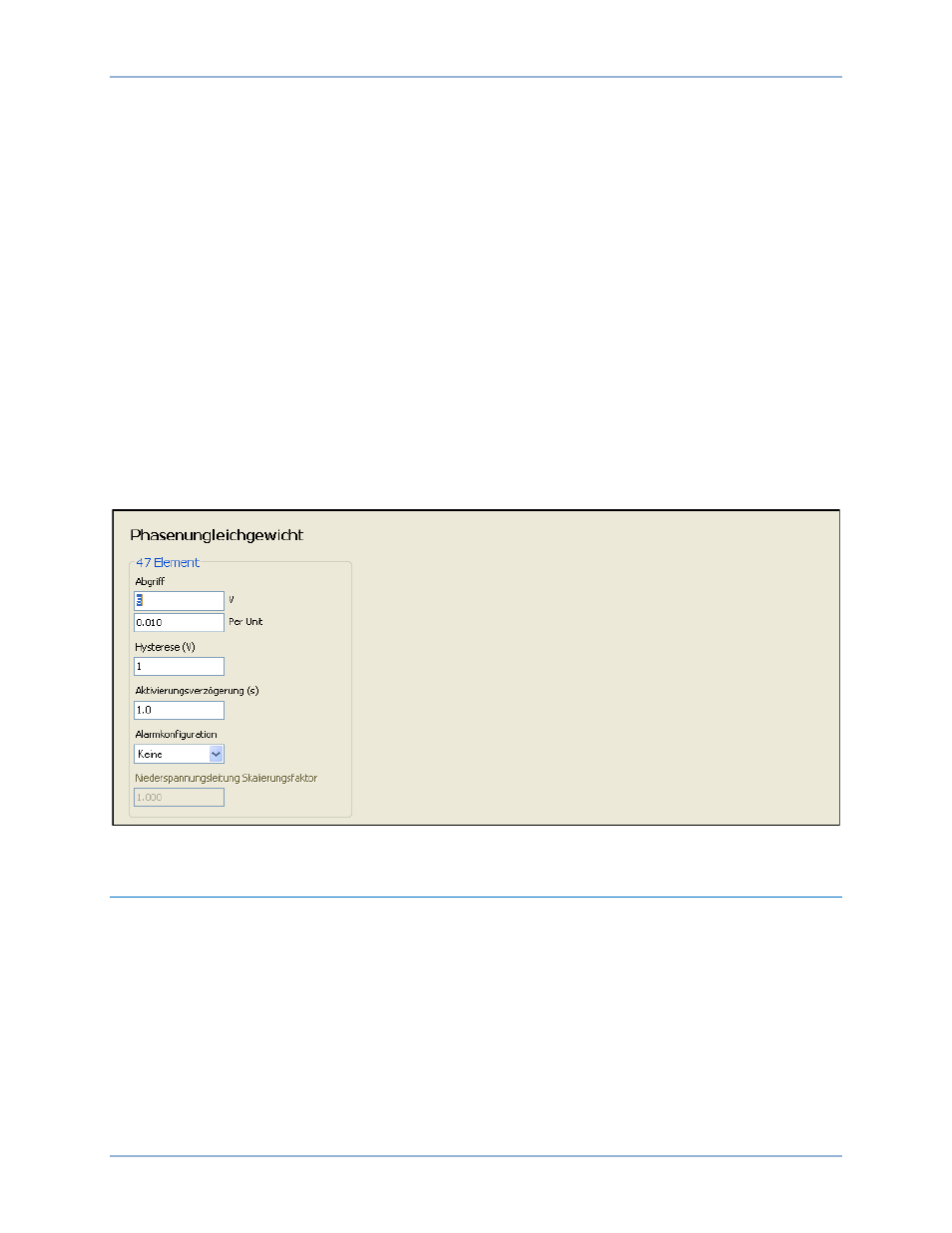

Abbildung 23. Fenster Einstellungs-Explorer, Generatorschutz, Spannung, Phasenungleichgewicht (47)
Frequenz
Es werden zwei Sätze von Frequenzschutzeinstellungen zur Verfügung gestellt: einer für Unterfrequenz
(81U) und einer für Unterfrequenz (81O)
Unterfrequenz (81U)
Ein Unterfrequenzzustand wird gemeldet, wenn die Generatorfrequenz für die Dauer der Einstellung für
die 81U Aktivierungsverzögerung unter die Einstellung für den 81U Abgriff fällt. Der Benutzer kann
einstellen, ob eine Unterfrequenzmeldung einen Voralarm (Warnung) oder einen Alarm (Abschaltung)
auslöst. Eine Unterfrequenzmeldung kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Eine auf der Spannung basierende Sperreinstellung verhindert, dass eine 81U Auslösung während eines
Unterfrequenzzustandes in Verbindung mit einem Systemstart auftritt.
