9469275990 Rev C 149
Name Beschreibung Symbol

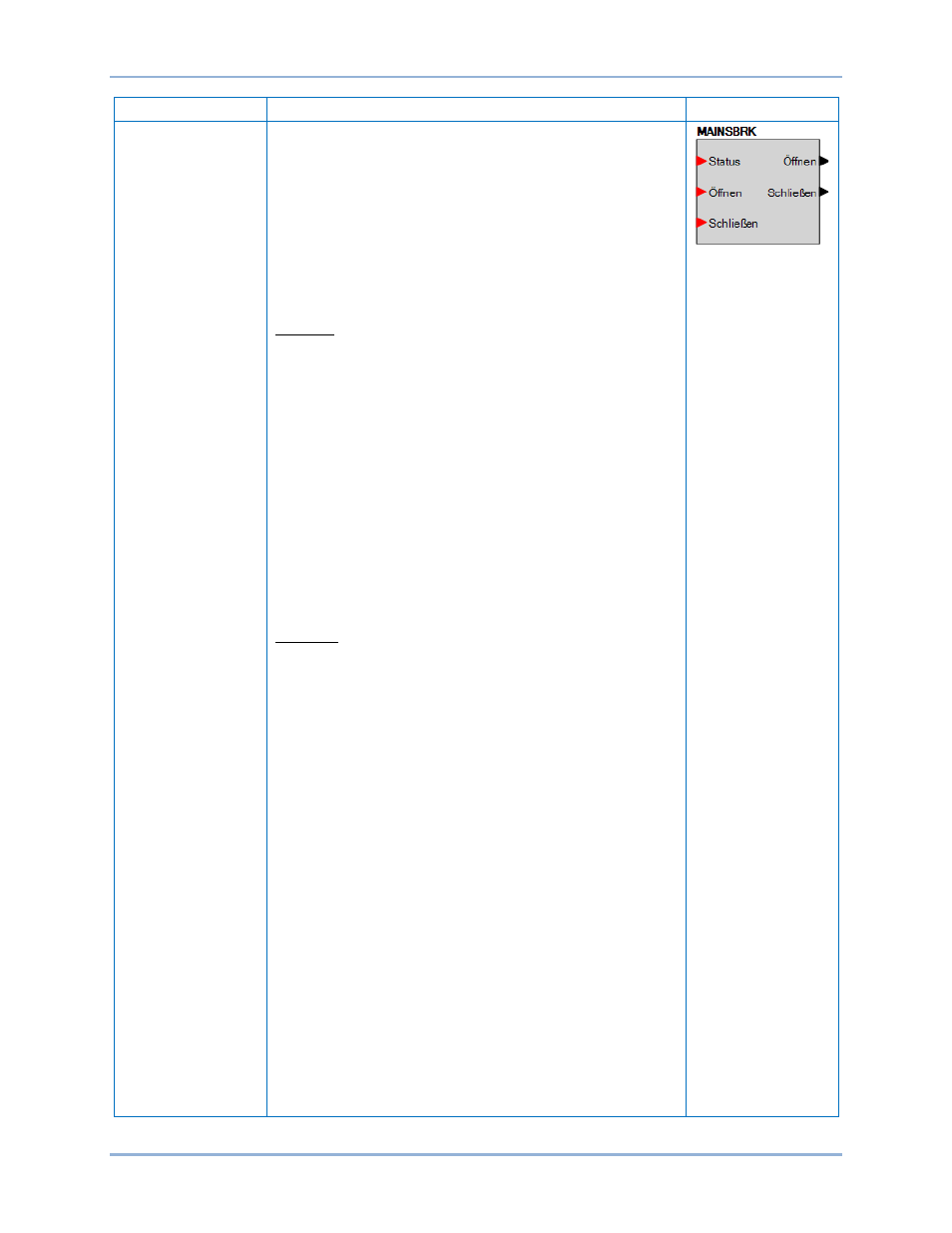

NETZUNTERB Dieses Element wird dazu verwendet, die Signale für das Öffnen
und Schließen des Unterbrechers vom DGC-2020ES mit den
physischen Ausgangskontakten für das Öffnen und Schließen
des Netzunterbrechers zu verbinden und die Rückmeldung über
den Unterbrecherstatus einem Kontakteingang zuzuweisen.
Zusätzlich dazu können Kontakteingänge so zugewiesen
werden, dass Schalter implementiert werden können, um
manuell eine Anforderung zum Öffnen und Schließen des
Unterbrechers initiieren zu können.
Dieses Element steht nur zur Verfügung, wenn die
Netzunterbrecherhardware im Fenster Unterbrecherhardware
über den Zweig Unterbrechermanagement konfiguriert wurde.
Eingänge
Status: Dieser Eingang ermöglicht es, einen Kontakteingang
zuzuweisen, der eine Rückmeldung über den
Unterbrecherstatus an das DGC-2020ES liefert. Wenn der
Kontakteingang geschlossen ist, wird angezeigt, dass der
Unterbrecher geschlossen ist. Wenn der Kontakteingang offen
ist, wird angezeigt, dass der Unterbrecher offen ist.
Öffnen: Dieser Eingang ermöglicht es, einen Kontakteingang
zuzuweisen, der dazu verwendet werden kann, eine manuelle
Anforderung zum Öffnen des Unterbrechers zu initiieren. Wird
auf diesen Eingang ein Schließimpuls angelegt, während sich
der DGC-2020ES im ARBEIT oder AUTO Modus befindet, wird
der Unterbrecher öffnen.
Schließen: Dieser Eingang ermöglicht es, einen Kontakteingang
zuzuweisen, der dazu verwendet werden kann, eine manuelle
Anforderung zum Schließen des Unterbrechers zu initiieren.
Wenn an diesen Eingang ein Impuls angelegt wird, das Netz
stabil ist und beide Unterbrecher offen sind, wird eine Schließen
Anforderung initiiert.
Ausgänge
Die Ausgänge müssen denjenigen Kontaktausgängen des DGC-
2020ES zugewiesen werden, die verwendet werden, um den
Unterbrecher zu betätigen.
Öffnen: Auf diesen Ausgang wird ein WAHR Impuls angelegt
(schließt den Ausgangskontakt, dem er zugewiesen wurde),
wenn der DGC-2020ES ein Signal zum Öffnen an den
Unterbrecher sendet. Es handelt sich um einen Impuls, wenn die
Kontaktart des Unterbrechers im Fenster Unterbrecherhardware
unter Unterbrechermanagement im Einstellungs-Explorer auf
Impuls eingestellt wurde und die Länge wird durch die Öffnen-
Impulszeit bestimmt. Es handelt sich um einen konstanten
Ausgang, wenn die Hardware Kontaktart des Netzunterbrechers
auf 'kontinuierlich ' eingestellt ist. Beachten Sie, dass die
Impulszeit lange genug eingestellt sein muss, damit der
Unterbrecher wirklich schließt, bevor das Impulssignal entfernt
wird.
Schließen: Auf diesen Ausgang wird ein WAHR Impuls angelegt
(schließt den Ausgangskontakt, dem er zugewiesen wurde),
wenn der DGC-2020ES ein Signal zum Schließen an den
Unterbrecher sendet. Es handelt sich um einen Impuls, wenn die
Kontaktart des Unterbrechers im Fenster Unterbrecherhardware
unter Unterbrechermanagement im Einstellungs-Explorer auf
Impuls eingestellt wurde und die Länge wird durch die Öffnen-
Impulszeit bestimmt. Es handelt sich um einen konstanten
Ausgang, wenn die Hardware Kontaktart des Netzunterbrechers
auf 'kontinuierlich ' eingestellt ist. Beachten Sie, dass die
Impulszeit lange genug eingestellt sein muss, damit der
Unterbrecher wirklich schließt, bevor das Impulssignal entfernt
wird.
DGC-2020ES BESTlogic
™Plus
