Tabelle 26. Status LED
LED
Farbe
Definition
Logik-Speicherstatus
(linke LED)
Orange
Logik hat sich seit dem letzten Speichern geändert.
Grün
Logik hat sich seit dem letzten Speichern nicht geändert.
Logikschema-Status
(mittlere LED)
Rot
Oben genannte Anforderungen sind nicht erfüllt.
Grün
Oben genannte Anforderungen sind erfüllt.
Logikebene Status
(rechte LED)
Rot
Oben genannte Anforderungen sind nicht erfüllt.
Grün
Oben genannte Anforderungen sind erfüllt.
Abgriff und Abfall Zeitgeber
Ein Abgriffzeitgeber erzeugt einen wahren Ausgang, wenn die abgelaufene Zeit größer oder gleich der
Einstellung für die Abgriffzeit ist, nachdem ein FALSCH zu WAHR Übergang am Anstoßeingang der
angeschlossenen Logik auftritt. Immer, wenn der Status des Anstoßeingangs zu FALSCH übergeht,
ändert sich der Ausgang sofort auf FALSCH.
Ein Abfallzeitgeber erzeugt einen wahren Ausgang, wenn die abgelaufene Zeit größer oder gleich der
Einstellung für die Abfallzeit ist, nachdem ein WAHR zu FALSCH Übergang am Anstoßeingang der
angeschlossenen Logik auftritt. Immer, wenn der Anstoßeingang zu WAHR übergeht, ändert sich der
Ausgang sofort auf FALSCH. Siehe
Um die Einstellungen für Logikzeitgeber zu programmieren, verwenden Sie den Einstellungs-Explorer in
BESTCOMSPlus, um den Zweig BESTLogicPlus Programmierbare Logik / Logikzeitgeber zu öffnen.
Geben Sie eine Beschriftung für den Namen ein, der auf dem Zeitgeber Logikblock erscheinen soll. Der
Wertebereich für die Zeitverzögerung ist 0 bis 250 Stunden in Schritten von einer Stunde, 0 bis 250
Minuten in Schritten von 1 Minute bzw. 0 bis 1.800 Sekunden in Schritten von 0,1 Sekunden.
Öffnen Sie als nächstes das Register Komponenten im BESTLogicPlus Fenster und ziehen Sie einen
Zeitgeber auf das Programmraster. Klicken Sie mit rechts auf den Zeitgeber, den Sie verwenden wollen
und der vorher im Zweig Logikzeitgeber des Explorerbaums eingestellt wurde. Das Dialogfenster
Logikzeitgeber Eigenschaften wird angezeigt. Wählen Sie den Zeitgeber, den Sie verwenden wollen.
Die Genauigkeit des Zeitgebers beträgt
±15 Millisekunden.

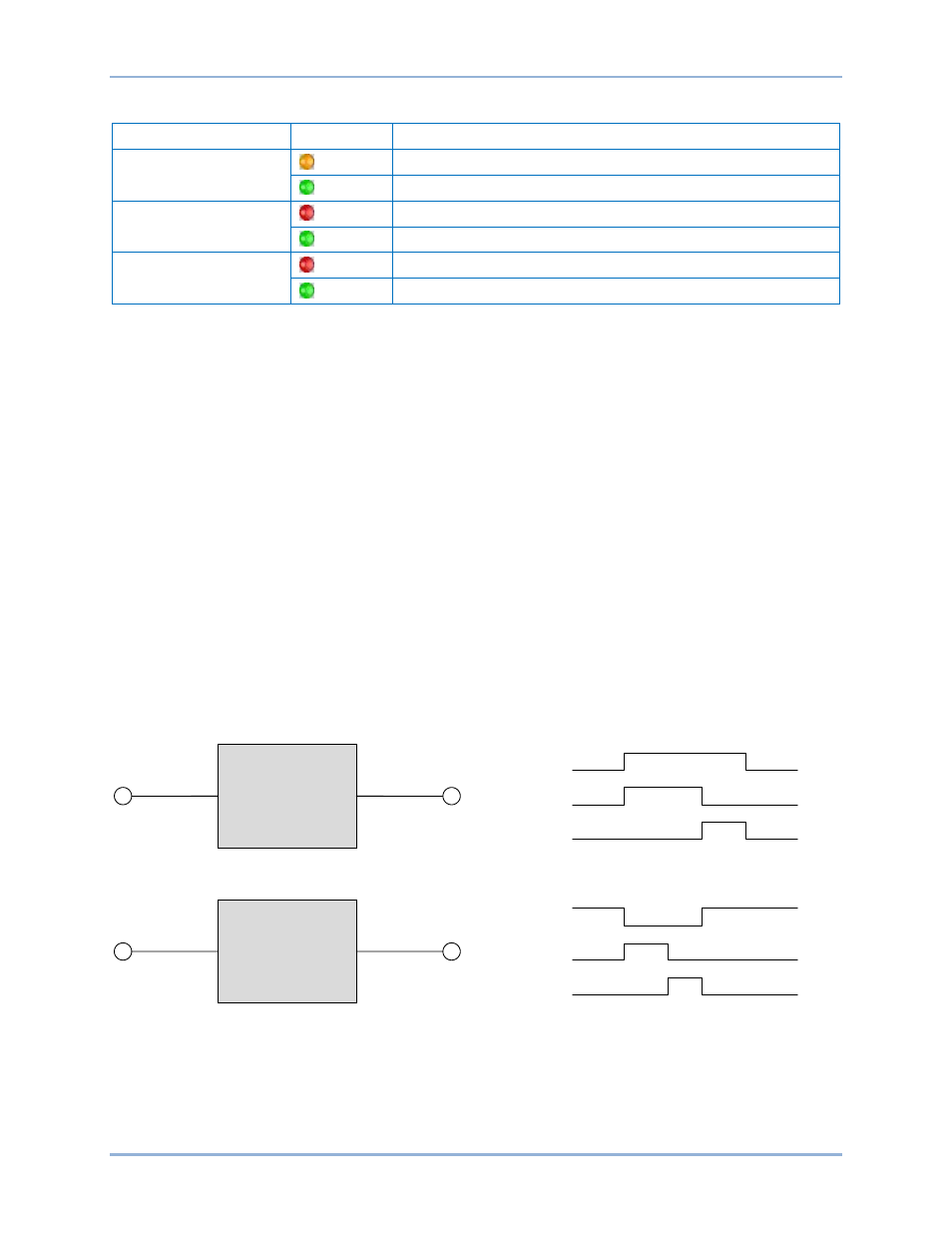

Abbildung 69. Abgriff- und Abfall Zeitgeber Logikblöcke
Anstoß
Abgriffzeit
Ausgang
Anstoß
Abfallzeit
Ausgang
Abgriff
Zeitgeber
Abfall
Zeitgeber
Ausgang
Ausgang
Anstoß
Anstoß
