170 9469275990 Rev C
Scania
Die Mehrzahl der CANBus Parameter werden von Scania Motoren ECUs über standardmäßige J1939
Kommunikation versendet. Es werden jedoch einige zusätzliche Parameter über Scania - eigene J1939
Kommunikation versendet. Vom DGC-2020ES werden proprietäre Start, Stopp und Not-Stopp Befehle an
die Scania ECU gesendet. Die ECU kommuniziert die Pegel der Diesel Abgasreinigungsflüssigkeit (DEF)
sowie Voralarme für DEF niedrig, DEF niedrig schwerwiegend, DEF Veranlassung und DEF
schwerwiegende Veranlassung an den DGC-2020ES über Scania - eigene Parameter. Zusätzliche
Informationen zu Parametern im Zusammenhang mit der DEF finden Sie im Kapitel Abgasbehandlung.
John Deere
Die Einstellung für die Regenerationsverriegelung ermöglicht es, John Deere - eigene Parameter über
den J1939 CANBus zu senden.
Der Parameter Regenerationsverriegelung wird über die Nachrichten PGN Stationäre Regeneration /
Reinigung, also PGN 61194 gesendet. Wird der DGC Wert für Regenerationsverriegelung auf Aktiviert
gesetzt, sendet der DGC-2020ES einen Wert von 01 (binär) für die zwei Bit "Erlaubt" Konfiguration, die es
ermöglicht, dass die Regeneration eintreten kann.
Wird der DGC-2020ES Wert für Regenerationsverriegelung auf Deaktiviert gesetzt, sendet der
DGC-2020ES einen Wert von 00 (binär) für die zwei Bit "Nicht erlaubt" Konfiguration, die verhindert, dass
die Regeneration eintreten kann.
Der DGC-2020ES sendet Anforderungen zur Aktivierung des Starters an die ECU über die PGN SAE
J1939 Motorstartsteuerung. Wenn der DGC-2020ES anfordert, dass der Starter aktiviert wird, sendet er
einen Wert von 01 (binär) für den zwei Bit Parameter Starteraktivierung. Andernfalls sendet der
DGC-2020ES einen Wert von 00 (binär) für den zwei Bit Parameter Starteraktivierung.

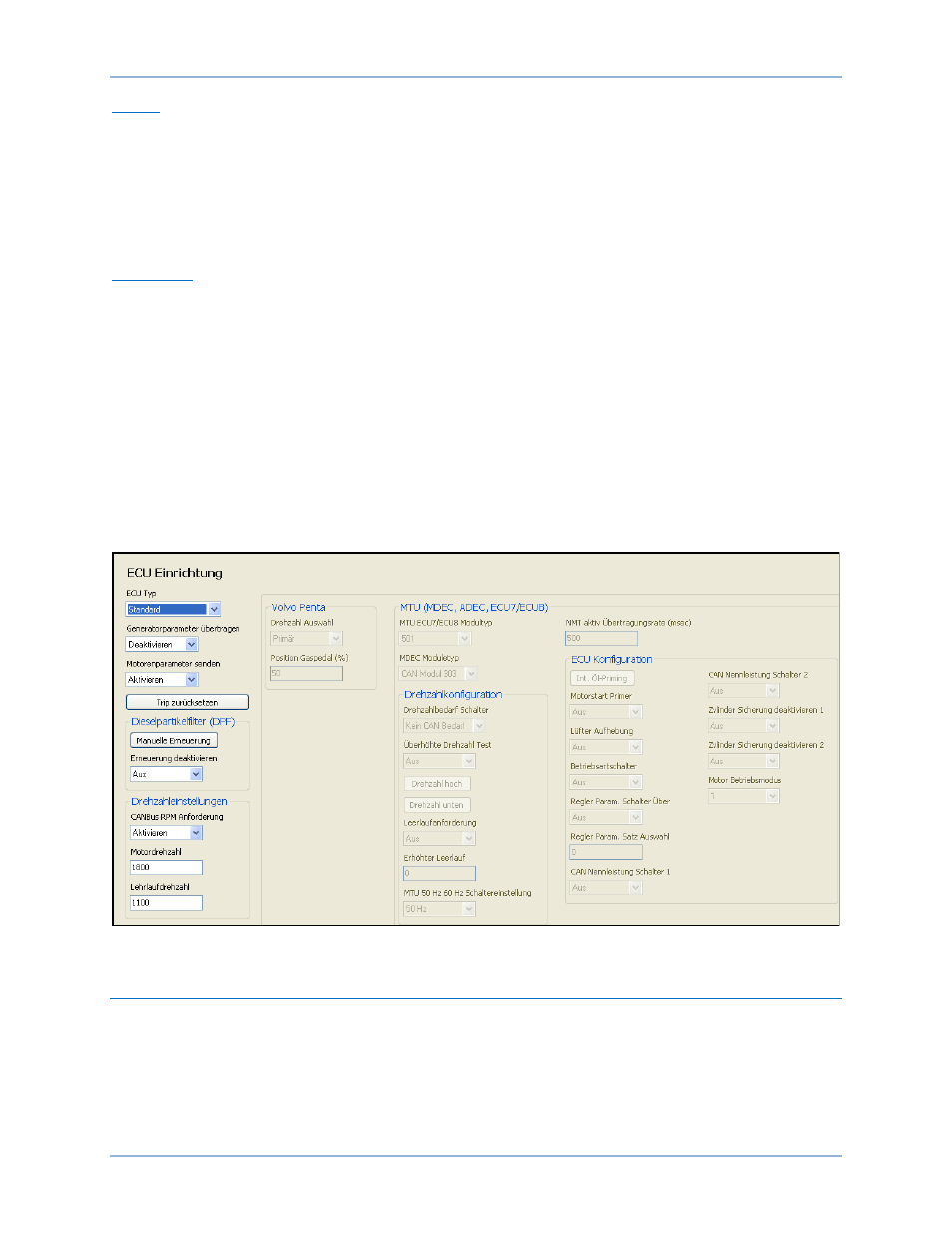

Abbildung 76. Einstellungs-Explorer, CAN, ECU Einrichtung
Externe Anzeigetafel (optional)
Anwendungen, die eine externe Anzeige erfordern, können die externe Anzeigetafel von Basler Electric
verwenden. Dieses Gerät bietet Fernanzeige für viele Voralarme und Alarmbedingungen.
Die Anschlüsse der externen Anzeigetafel werden an 10 (RDP TxD–), 11 (RDP TxD+), 17 (BATT–) und
18 (BATT+) hergestellt.
Kommunikation DGC-2020ES
