9469275990 Rev C 183
Einphasenerkennung Schwellwert
Wenn der Unterschied zwischen der maximalen und minimalen Leiter-gegen-Leiter Spannung diesen
Schwellwert überschreitet, wird davon ausgegangen, dass sich die Einheit in Einphasenkonfiguration
befindet. Wenn festgestellt wurde, dass sich die Einheit in Einphasenkonfiguration befindet zwingt die
programmierbare Funktion Einphasen-Übersteuerung den DGC-2020ES in den Einphasen
Betriebsmodus. Die Einphasenmodus Verbindung wird durch die Einstellung für Einphasenerkennung
Generatorverbindung weiter unten im Text bestimmt.
Wird die Funktion Einphasen-Übersteuerung einem Kontaktausgang zugeordnet, werden der Status des
Kontaktausgangs und die erkannte Konfiguration überschrieben. Das bedeutet, dass, wenn eine oder
beide wahr sind, das System als für Einphasenbetrieb konfiguriert festgelegt wird.
Niedrige Leitungsspannung Erkennungsschwellwert
Wenn der Mittelwert der gültigen Leiter-gegen-Leiter Spannungen für die erkannte Konfiguration über
diesem Schwellwert liegt, wird die Einheit als in einer Konfiguration für hohe Leitungsspannung arbeitend
erkannt. Wenn der Mittelwert unter diesem Schwellwert liegt, wird die Einheit als in einer Konfiguration für
niedrige Leitungsspannung arbeitend erkannt. Wenn eine Konfiguration für niedrige Leitungsspannung
festgestellt wurde, zwingt die Funktion Übersteuerung bei niedriger Leitungsspannung den DGC-2020ES
in die Konfiguration für niedrige Leitungsspannung.
Wird die Funktion Übersteuerung bei niedriger Leitungsspannung einem Kontaktausgang zugeordnet,
werden der Status des Kontaktausgangs und die erkannte Konfiguration überschrieben. Das bedeutet,
dass, wenn eine oder beide wahr sind, das System als für Niedrige Leitungsspannung konfiguriert
festgelegt wird.
Einphasenerkennung Generatorverbindung
Diese Einstellung legt fest, welche Einphasenverbindung verwendet werden soll, wenn festgestellt wurde,
dass das System im Einphasenbetrieb arbeitet. Es können Einphasig AB oder Einphasig AC ausgewählt
werden.
Das Fenster Automatische Konfigurationserkennung kann im Einstellungs-Explorer von
BESTCOMSPlus® unter der Kategorie Systemparameter gefunden werden. Wenn Sie die vordere
Schalttafel verwenden, navigieren Sie zu EINSTELLUNGEN > SYSTEMPARAMETER > AUTO KONFIG

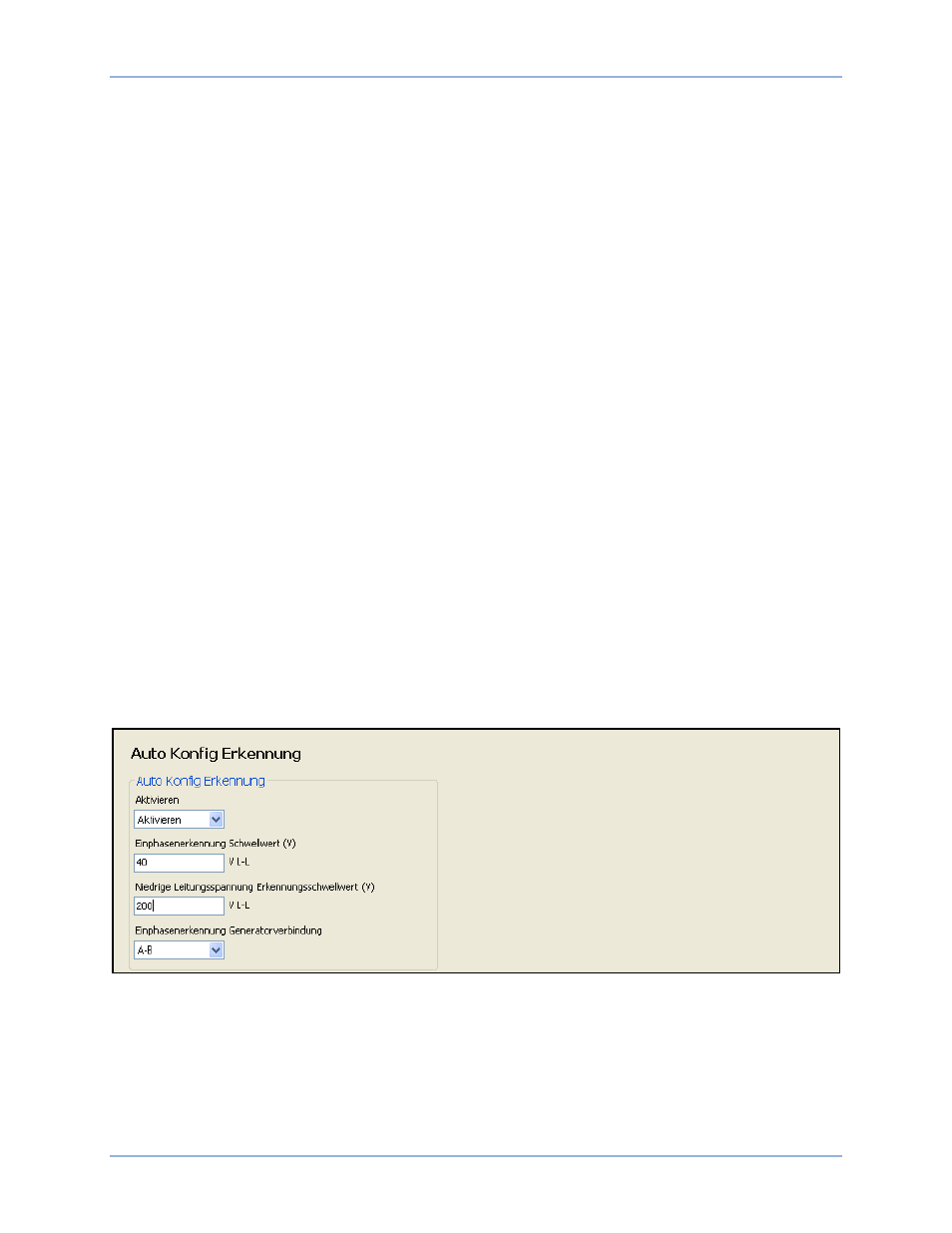

ERKENNUNG. Das BESTCOMSPlus Fenster Auto Konfig Erkennung wird in Abbildung 84 gezeigt.
Abbildung 84. Einstellungs-Explorer, Systemparameter, Fenster Auto Konfig Erkennung
DGC-2020ES Konfiguration
