9469275990 Rev C 119

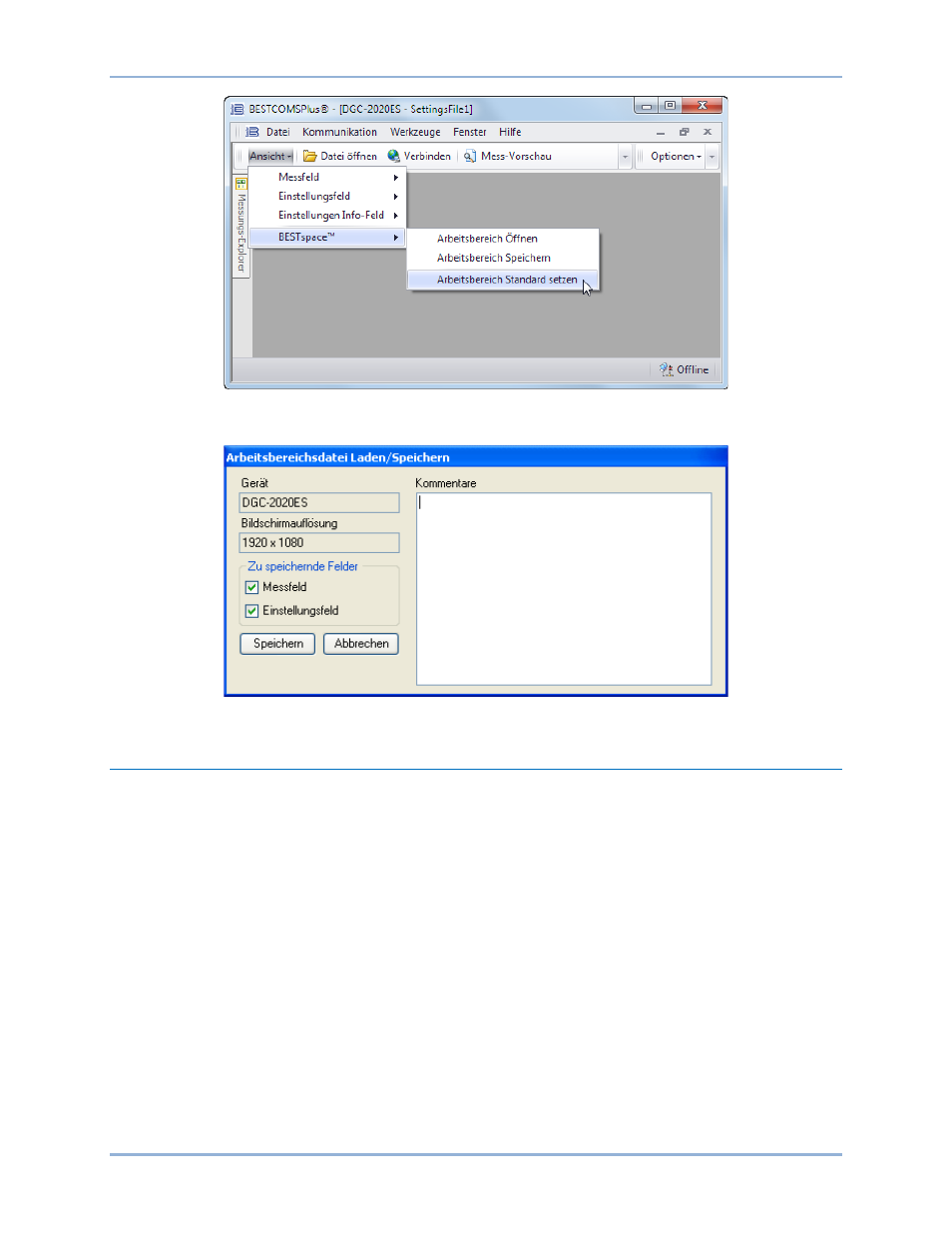

Abbildung 62. Menü Ansicht, BESTspace™ Optionen
Abbildung 63. Menü Ansicht, BESTspace™, Fenster Arbeitsbereich speichern
Einstellungsdateimanagement
Eine Einstellungsdatei beinhaltet alle DGC-2020ES Einstellungen, einschließlich der Logik. Eine
Einstellungsdatei erhält die Dateiendung "
∗.bstx". Nur im Fenster BESTLogicPlus Programmierbare Logik
ist es möglich, ausschließlich die Logik als separate Logikbibliotheksdatei zu speichern. Diese Funktion
ist hilfreich, wenn ähnliche Logik für verschiedene Geräte benötigt wird. Eine Logikbibliotheksdatei erhält
die Dateiendung "
∗.bslx". Es ist wichtig zu wissen, dass Einstellungen und Logik separat oder gemeinsam
ins Gerät hochgeladen werden können, aber immer gemeinsam heruntergeladen werden. Konsultieren
Sie das Kapitel BESTlogicPlus für weitere Informationen zu Logikdateien.
Einstellungsdatei öffnen
Um eine DGC-2020ES Einstellungsdatei mit BESTCOMSPlus zu öffnen, klappen Sie das Menü Datei auf
und wählen Sie Öffnen. Das Öffnen Dialogfenster wird angezeigt. Dieses Dialogfenster ermöglicht es
Ihnen, normale Windows-Techniken zu verwenden, um die Datei auszuwählen, die Sie öffnen wollen.
Wählen Sie die Datei aus und wählen Sie Öffnen. Sie können eine Datei auch öffnen, indem Sie die
Schaltfläche Datei öffnen in der unteren Menüleiste anklicken. Wenn Sie mit einem Gerät verbunden sind,
werden Sie aufgefordert, die Einstellungen und die Logik aus der Datei ins Gerät hochzuladen. Wählen
Sie Ja, so werden die in BESTCOMSPlus angezeigten Daten mit den Einstellungen aus der geöffneten
Datei überschrieben.
DGC-2020ES BESTCOMSPlus
®
