Cem-2020 anschlüsse, N abbildung 53, Abbildung – Basler Electric DGC-2020ES Benutzerhandbuch
Seite 112
108
9469275990 Rev C

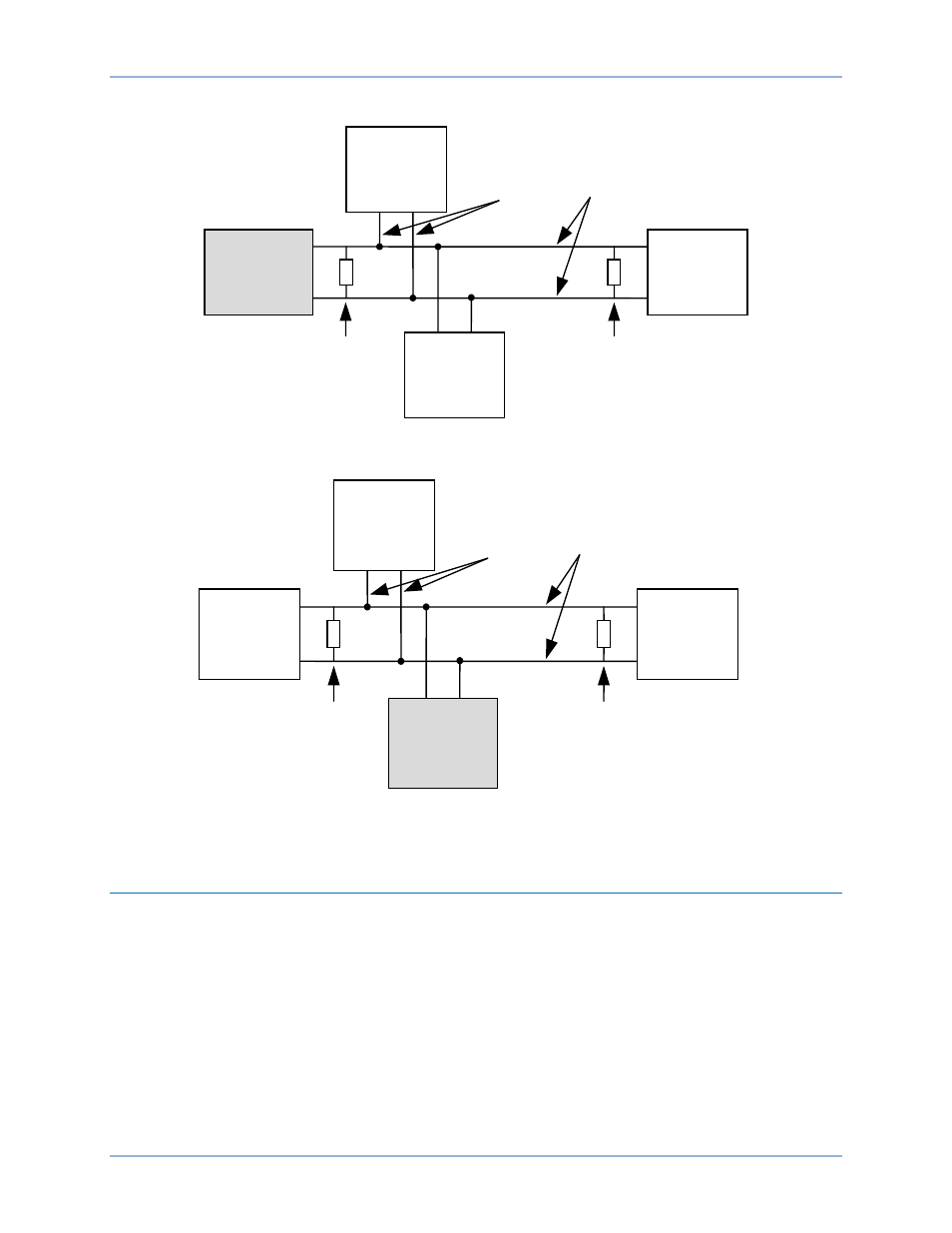

Abbildung 53. CAN Schnittstelle, wobei der DGC-2020ES ein Ende des Busses darstellt
Abbildung 54. CAN Schnittstelle mit anderen Geräten
CEM-2020 Anschlüsse
Das CEM-2020 (Kontakterweiterungsmodul) ist ein optionales Modul, das mit dem DGC-2020ES
installiert werden kann. Es ist ein separates Zusatzgerät, das zusätzliche Kontakteingänge und -
ausgänge für den DGC-2020ES zur Verfügung stellt. Dieses Modul ist mit dem DGC-2020ES über eine
CAN Schnittstelle verbunden, die CAN Klemmen sind daher die einzigen gemeinsamen Anschlüsse
(Abbildung 55) zwischen dem DGC-2020ES und dem CEM-2020. Konsultieren Sie das Kapitel CEM-
2020 für weitere Informationen.
Konsultieren Sie Klemmen und Steckverbinder für Detailinformationen zu den CAN Anschlüssen des
DGC-2020ES.
DGC - 2020 ES
Andere
Geräte
P
0067
-
86
Motor
120 Ohm
Abschluss
CAN
-
H
CAN
-
L
CEM - 2020
( Optional )
120 Ohm
Abschluss
Bus
Abzweig
DGC - 2020 ES
Andere
Geräte
P
0067
-
85
Motor
120 Ohm
Abschluss
CAN
-
H
CAN
-
L
CEM - 2020
( Optional )
120 Ohm
Abschluss
Bus
Abzweig
Typische Anschlüsse
DGC-2020ES
