9469275990 Rev C 95
Montage
DGC-2020ES Controller werden in robusten Kartons geliefert, um Transportschäden zu vermeiden.
Prüfen Sie beim Erhalt einer Einheit die Teilnummer anhand der Bestell- und Packliste auf
Übereinstimmung. Untersuchen Sie auf Beschädigungen und falls es derartige Anzeichen gibt, melden
Sie sofort einen Schaden beim Transportunternehmen an und benachrichtigen Sie das regionale
Vertriebsbüro von Basler Electric oder Ihren Vertriebsvertreter.
Wird das Gerät nicht sofort installiert, lagern Sie es in der originalen Versandverpackung in einer
feuchtigkeits- und staubfreien Umgebung.
Hardware
Die vordere Schalttafel ist widerstandsfähig gegen Nässe, Salznebel, Feuchtigkeit, Staub, Schmutz und
chemische Verunreinigungen. DGC-2020ES Controller werden mittels der vier fest installierten 10-24
Zapfen montiert. Das zur Montage der Hardware verwendete sollte 2,2 Newtonmeter (20 ft
. lb) nicht
überschreiten.
Maße
Die Maße für den Ausschnitt und die Bohrungen für die Schalttafel werden in Abbildung 46 gezeigt. Die
Gesamtmaße werden in Abbildung 47 gezeigt. Alle Maße werden in Zoll angegeben, mit den
Millimeterangaben in Klammern.

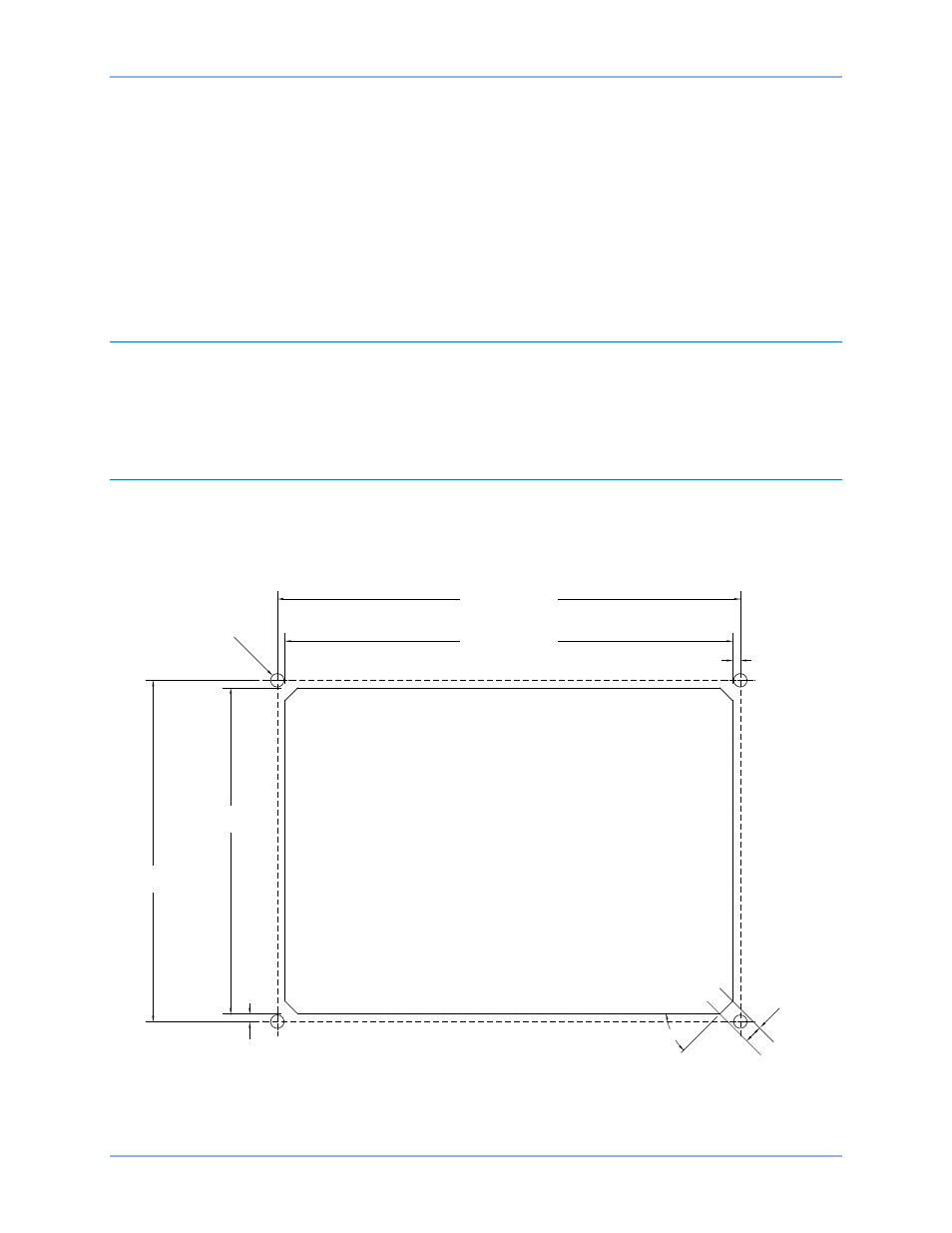

Abbildung 46. Ausschnitt- und Bohrmaße für Schalttafelmontage
P0067-98
7.433 (188.8) max
7.393 (187.8) min
7.635 (194.0) max
7.615 (193.4) min
5.635 (143.2) max
5.615 (142.6) min
5.433 (138) max
5.393 (137) min
0.218 (5.5) diameter
CUTOUT
0.242 (6.2) max
0.182 (4.6) min
0.242 (6.2) max
0.182 (4.6) min
0.320 (8.1) max
0.280 (7.1) min
45°
DGC-2020ES Montage
