152 9469275990 Rev C

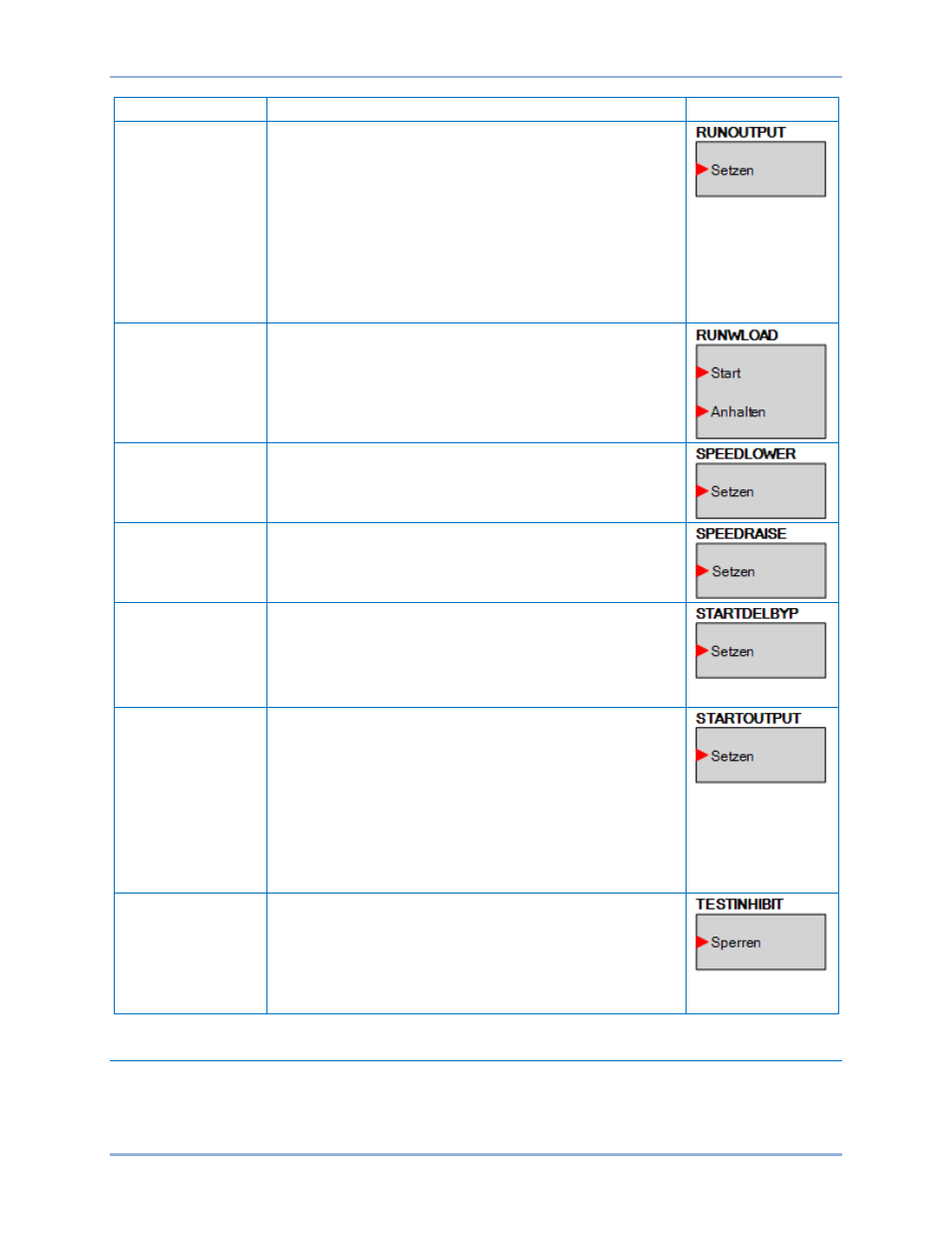

Name Beschreibung Symbol
ARBEITAUSGANG Dieses Element wird dazu verwendet, das
Arbeitsausgangsrelais aus der Logik heraus anzusteuern, wenn
die Konfiguration für das Arbeitsausgangsrelais auf
"programmierbar" gesetzt ist. Wenn die Konfiguration des
Arbeitsausgangsrelais auf "programmierbar" gesetzt ist, wird das
Arbeitsrelais nicht schließen, bevor nicht Logik verwendet wird,
um dieses Element anzusteuern. Wenn die Konfiguration des
Arbeitsausgangsrelais auf "vordefiniert" gesetzt ist, wird das
Arbeitsrelais entsprechend der vordefinierten Arbeitsfunktion des
DGC-2020ES geschlossen. Wenn die "vordefiniert"
Funktionalität ausgewählt wurde, wird das Relais nicht auf
dieses Element reagieren.
ARBEITULAST Der Starteingang startet den Generator und schließt den
Generatorunterbrecher. Der Stopp Eingang stoppt den
Generator und öffnet den Generatorunterbrecher. Der DGC-
2020ES reagiert nur auf dieses Logikelement, wenn er sich im
AUTO Modus befindet.
DREHZNIEDRIGER Dieses Element senkt die Drehzahleinstellung des DGC-2020ES
um bis zu 2 RPM pro Sekunde. Wenn die Drehzahl für 30
Sekunden nicht gesenkt wird, wird die geänderte Drehzahl im
nichtflüchtigen Speicher gesichert.
DREHZHÖHER Dieses Element hebt die Drehzahleinstellung des DGC-2020ES
um bis zu 2 RPM pro Sekunde an. Wenn die Drehzahl für 30
Sekunden nicht erhöht wird, wird die geänderte Drehzahl im
nichtflüchtigen Speicher gesichert.
STARTVERZBYP Dieses Element ermöglicht, dass der Vorstartstatus auf Grund
von Logik übersprungen wird. Es kann beispielsweise sein, dass
eine Startverzögerung nicht notwendig ist, wenn der Motor
bereits warm ist. Dies ermöglicht außerdem, dass der
Vorstartintervall durch ein externes Gerät, wie zum Beispiel die
ECU, gesteuert wird.
STARTAUSGANG Dieses Element wird dazu verwendet, das Startausgangsrelais
aus der Logik heraus anzusteuern, wenn die Konfiguration für
das Startausgangsrelais auf "programmierbar" gesetzt ist. Wenn
die Konfiguration des Startausgangsrelais auf "programmierbar"
gesetzt ist, wird das Startrelais nicht schließen, bevor nicht Logik
verwendet wird, um dieses Element anzusteuern. Wenn die
Konfiguration des Startausgangsrelais auf "vordefiniert" gesetzt
ist, wird das Startrelais entsprechend der vordefinierten
Startfunktion des DGC-2020ES geschlossen. Wenn die
"vordefiniert" Funktionalität ausgewählt wurde, wird das Relais
nicht auf dieses Element reagieren.
TESTBLOCK Wenn dieses Logikelement wahr ist, kann die
Generatorprüflauffunktion den Generator nicht starten. Ist die
TESTBLOCK Logikfunktion während eines Testlaufzeitraums
falsch oder geht zu irgendeinem Zeitpunkt während des
Prüflaufs von wahr nach falsch über, wird der DGC-2020ES für
die Dauer des Prüflaufzeitraumes den Generator starten und
arbeiten lassen.
Logikschemen
Ein Logikschema ist eine Gruppe von logischen Variablen, geschrieben in Gleichungsform, die den
Betrieb eines DGC-2020ES Digitalen Genset Controllers definieren. Jedem Logikschema wird ein
BESTlogic
™Plus
DGC-2020ES
