Controllers bestimmt. Ein DGC-2020ES mit einer Bauformnummer von 1xx verwendet einen nominellen
CT Sekundärseitennennwert von 1 Aac. Ein DGC-2020ES mit einer Bauformnummer von 5xx verwendet
einen nominellen CT Sekundärseitennennwert von 5 Aac.
Die Einstellung für den Gen CT Skalierungsfaktor für niedrige Leitungsspannung wird verwendet, um
automatisch die Einstellungen für den Gen CT Primärseitenstrom in Anwendungen anzupassen, die mehr
als eine Art von Genset Verbindungen verwenden. Diese Einstellung akzeptiert Werte zwischen 0,001
und 3 in Schritten von 0,001. Die Einstellung für den Skalierungsfaktor wird verwendet, wenn der DGC-
2020ES einen Kontaktschluss an einem Kontakteingang erkennt, der für eine Skalierung der
Einstellungen programmiert wurde. Der Wert der Skalierungsfaktoreinstellungen dient als Multiplikator für
die Gen CT Primärseitenstrom Einstellungen. Empfängt der DGC-2020ES beispielsweise einen
Skalierungsfaktor-Kontakteingang, und die Einstellung für den Skalierungsfaktor steht auf 2,000, so wird
die Einstellung für den Gen CT Primärseitenstrom verdoppelt (2,000 x Gen CT Primärseitenstrom).
Relaissteuerung
Die standardmäßige Betriebseinstellung für die Start-, Arbeits- und Vorstartrelais ist Vordefiniert oder
Standard. Jedes dieser Relais kann über eine Logik gesteuert werden, indem die Einstellung
Programmierbar gewählt wird. Logik gesteuerte (programmierbare) Relais müssen mit BESTlogicPlus
eingerichtet werden.
Das Fenster Relaissteuerung kann im Einstellungs-Explorer von BESTCOMSPlus® unter der Kategorie
Systemparameter gefunden werden. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu
EINSTELLUNGEN > SYSTEMPARAMETER > RELAISSTEUERUNG.

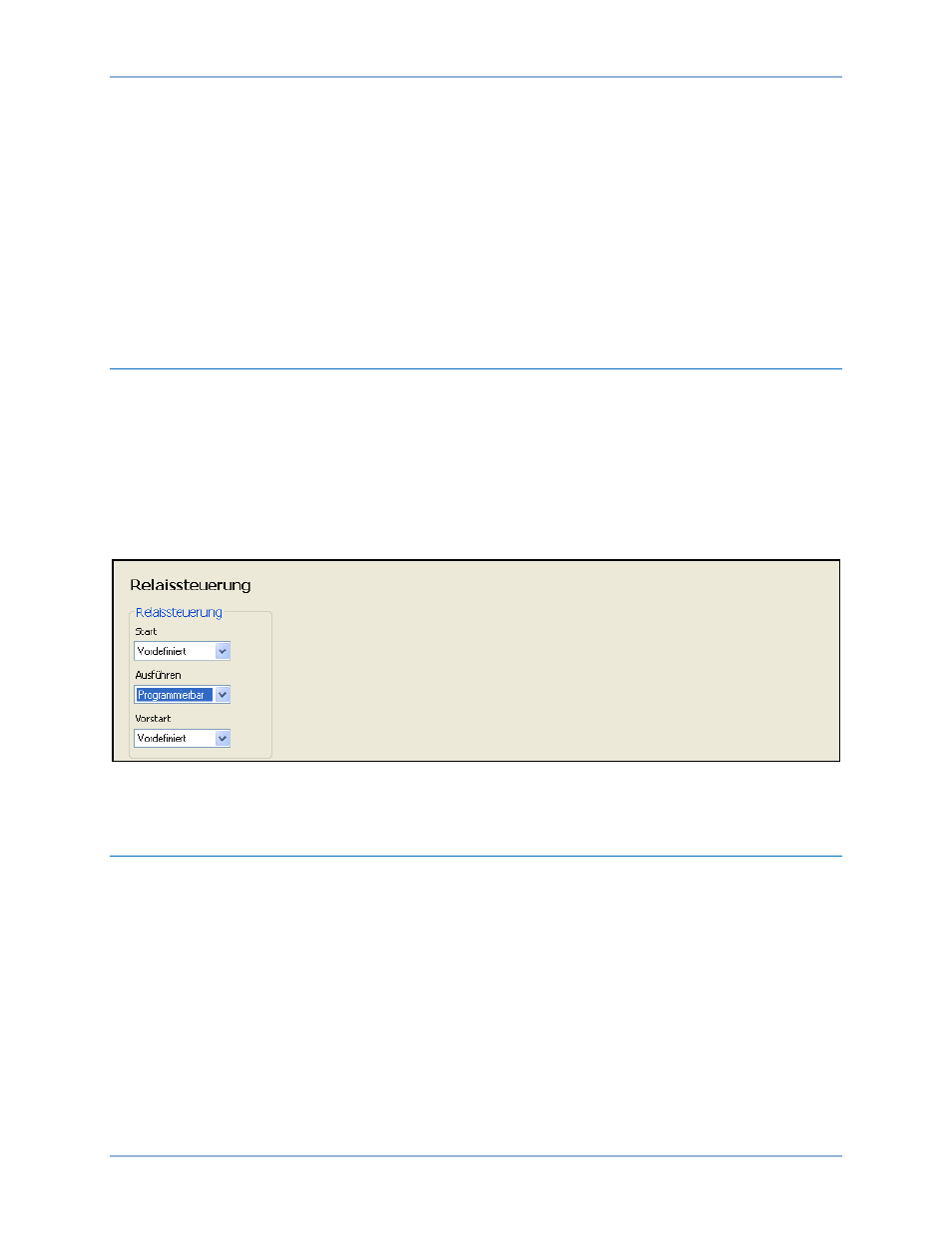

Das Relaissteuerungsfenster von BESTCOMSPlus wird in Abbildung 83 gezeigt.
Abbildung 83. Einstellungs-Explorer, Systemparameter, Fenster Relaissteuerung
Systemkonfigurationserkennung
Wenn sie aktiviert ist, ermöglicht es diese Funktion dem DGC-2020ES, automatisch seine
Abtastkonfiguration in Bezug auf den Generator zu erkennen. Beim Start des Genset wird die
Konfiguration des Generators automatisch erkannt. Die programmierbaren Funktionseinstellungen für
Einphasen-Übersteuerung und Übersteuerung bei niedriger Leitungsspannung werden dann
entsprechend angepasst.
Es gibt bei der Erkennung eine Verzögerung von einer Sekunde, um zu verhindern, dass der DGC-
2020ES zwischen erkannten Konfigurationen hin- und her schaltet. Wenn sich der DGC-2020ES im AUS
Modus befindet oder der Motor nicht läuft, ist die automatische Konfigurationserkennungsfunktion
deaktiviert. Es wird davon ausgegangen, dass sich der DGC-2020ES in der letzten gültigen automatisch
erkannten Konfiguration befindet.
Es wird empfohlen, dass die programmierbaren Funktionen Einphasen-Übersteuerung und
Übersteuerung bei Niedriger Leitungsspannung nicht Kontakteingängen zugeordnet werden, solange die
Automatische Konfigurationserkennung aktiviert ist.
Konfiguration DGC-2020ES
