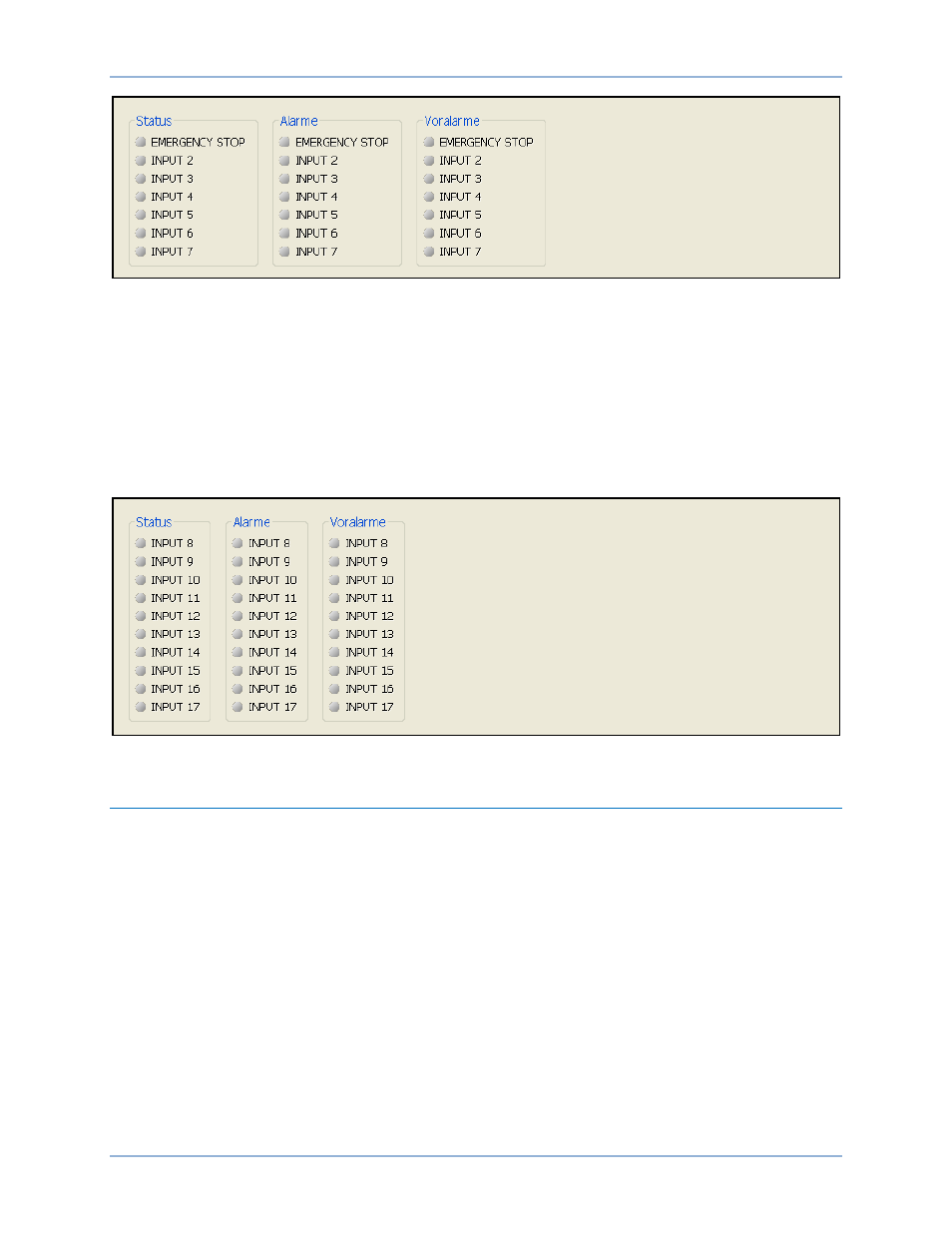

Abbildung 32. Messungs-Explorer, Eingänge, Fenster Kontakteingänge
Externe Kontakteingänge
Wenn ein optionales CEM-2020 (Kontakterweiterungsmodul) angeschlossen ist, werden der Status der
externen Kontakteingänge, der konfigurierbaren externen Kontakteingangsalarme und der externen
Kontakteingangsvoralarme in diesem Fenster angezeigt. Der Status ist WAHR, wenn die entsprechende
Anzeige rot leuchtet. Siehe Abbildung 33.
Das Fenster Externe Kontakteingänge finden Sie im BESTCOMSPlus Messungs-Explorer unter der
Kategorie Eingänge. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu MESSUNG >
ALARMSTATUS >EINGÄNGE.
Abbildung 33. Messungs-Explorer, Eingänge, Fenster Externe Kontakteingänge
Logik Steuerungsrelais
Dieses Fenster zeigt den Status der Logik Steuerungsrelais an. Der Status ist WAHR, wenn die
entsprechende Anzeige grün leuchtet. Siehe Abbildung 34.
Das Fenster Logik Steuerungsrelais finden Sie im BESTCOMSPlus Messungs-Explorer unter der
Kategorie Eingänge. Wenn Sie die vordere Schalttafel verwenden, navigieren Sie zu MESSUNG >
ALARMSTATUS > LOGIK STEUERUNGSRELAIS.
